Строительные машины класса мини
Рефераты >> Технология >> Строительные машины класса мини

Человек окружил себя техникой, чтобы облегчить свою жизнь. Но ведь применение мощной и как следствие крупногабаритной техники не всегда удобно да и в некоторых случаях просто неоправданно. Поэтому и появились строительные и дорожные машины мини-класса. И так как ее пока еще мало вокруг нас я посчитал интересным рассмотреть в общем эту категорию и ее представителей.

Универсальные строительные мини-машины фирм США, Европы и Японии

В странах Западной Европы, США и Японии проблема механизации земляных работ в строительстве успешно решается с помощью мини-экскаваторов. При их помощи отрывают водоотводные канавы (кюветы) вдоль загородных автомобильных дорог, скважины для стоек ограждений, опор линий электропередач, траншеи различного поперечного сечения для газораспределительной, водопроводной, телефонной и электрической сети, небольшие траншеи и котлованы для оснований фундаментов зданий и сооружений, осуществляют строительство очистных сооружений, бассейнов, реконструкцию или ремонт жилых, гражданских или промышленных зданий или сооружений, разрушение кирпичных стен, железобетонных перекрытий при ремонте или строительстве различных объектов, благоустройство скверов, парков, садов, выполняют строительство спортивных площадок различного назначения и площадок для тенниса и гольфа, реализуют разнообразные технологические операции в коммунальном, лесном и сельском хозяйстве.

Очень малые габаритные размеры, низкое давление на опорную поверхность при высокой проходимости и маневренности позволяют использовать такие мини-машины внутри станций метрополитена, в подвалах и на этажах высотных жилых и административных зданий, в трюмах судов, в морских и речных портах. Достоинством мини-экскаваторов является быстрое выполнение работ небольших объемов на объектах, удаленных друг от друга, благодаря возможности их транспортировки в кузове грузовых автомобилей, а также установки и работы на очень малых стройплощадках.

Мини-экскаваторы выпускают фирмы США, Японии, Великобритании, ФРГ и многих других стран.

В странах Европы мини-экскаваторы классифицируются по вместимости ковша и по массе машины. В Великобритании малогабаритные экскаваторы разделены на три категории: микро, собственно мини и супермини. Масса стандартных мини-экскаваторов составляет 1-5 т. К категории супермини относят экскаваторы массой 6-10 т. В то же время в Великобритании мини-экскаваторы разделены на три основные группы: массой до 2 т, от 2 до 3,5 т и свыше 3,5 т.

В Японии мини-экскаваторы классифицируют по вместимости ковша: Типоразмер миниэкскаваторов - Вместимость ковша, м3 1 - 0,04-0,06 2 - 0,07-0,08 3 - 0,09-0,11 4 - 0,12-0,15 5 - 0,16-0,20

Мини-экскаваторы фирм ФРГ

Фирма "Zeppelin" выпускает мини-экскаваторы нескольких моделей. Экскаватор модели Z204R на гусеничном ходу с трехцилиндровым дизельным двигателем имеет мощность 32 кВт. Двигатель с прямым вспрыском топлива расположен сзади и играет одновременно роль противовеса. Масса экскаватора 3900 кг, усилие врезания в грунт - 31 кН.

Экскаватор модели Z206 выпускается в двух вариантах: на гусеничном и на пневмоколесном ходу. Мощность его дизельного двигателя 34 кВт, собственная масса 4700 кг. Максимальная глубина копания у мини-экскаваторов данных моделей соответственно 3250 и 3500 мм, максимальный вылет стрелы - 5800 мм, максимальная высота копания - 4100 и 4900 мм. Гидравлическая система машин включает в себя сдвоенный насосный агрегат с суммированием производительности. Управление машиной осуществляется с помощью двух рычагов. Для водителя имеется переставляемое вибробезопасное сиденье с подлокотниками. Рычаг безопасности допускает работу всех механизмов только при наличии водителя в кабине. Угол поворота рабочего оборудования составляет 360°. Стрела может поворачиваться в горизонтальной плоскости и бесступенчато перемещаться поперек оси симметрии машины с фиксацией в трех положениях.

К достоинствам мини-экскаватора модели Z204R специалисты фирмы "Schramm", эксплуатирующие ряд машин данной модели, относят большую устойчивость и малое удельное давление на грунт. Важно также, что такие узлы, как опорные и ходовые катки, двигатели ходовой части, тормоза и другие элементы машины, имеют смазку, рассчитанную на весь срок службы экскаватора, и не нуждаются в уходе. Ширина ходовой части машины равна всего 1600 мм, скорость передвижения составляет около 2,5 км/ч, тяговое усилие - 38,6 Н. Небольшое удельное давление на грунт позволяет использовать экскаватор при ремонте мостовых конструкций, в пешеходных зонах городов, не повреждая дорожного покрытия. Фирма "Schramm" использует мини-экскаватор и на обычных работах - отрывке траншей и котлованов, колодцев. При этом особенно эффективно его использовать в условиях городской застройки, во дворах, когда надо прокладывать траншею вблизи здания, параллельно ему и т.д.

Мини-экскаватор Z206 на пневмоколесном ходу эксплуатирует фирма "Frenzel", специализирующаяся на строительстве железнодорожных путей и перронов. Специалисты фирмы отмечают, что экскаватор благодаря малой массе переезжает через рельсы, не повреждая их, обладает прочной и надежной конструкцией. Привод на все колеса (передняя ось управляемая) обеспечивает высокую проходимость. Скорость передвижения бесступенчато регулируется в двух диапазонах: от 0 до 9 км/ч и от 0 до 18 км/ч. Примером удачного применения экскаватора является его эксплуатация на строительстве участка железной дороги Ганновер-Вюрцбург. Из-за плохой погоды грунт сильно размок, и использование обычных экскаваторов было невозможно. Мини-экскаватор Z206 благодаря своей малой массе (4700 кг) успешно выполнил всю необходимую работу. Комфортабельная кабина экскаватора Z206 имеет отопление для работы зимой. Отмечается простота технического обслуживания машины.

Фирма "Richter", специализирующая на строительстве газопроводов и имеющая свой парк экскаваторов-погрузчиков, в течение нескольких недель в качестве основной машины эксплуатировала мини-экскаватор Z206. В процессе работ экскаватор оборудовали ковшом обратной лопаты шириной 600 м (вместимость - 143 л) или 400 мм (вместимость - 86 л). Фирма отмечает возможность использования данного экскаватора для загрузки автосамосвалов, большое усилие резания ковша и его хорошую устойчивость, а также удачную конструкцию стрелы, которую можно крепить в трех положениях с помощью одного болта. Продумана и компоновка гидросистемы, что должно повысить ее долговечность.

Все фирмы обращали особое внимание на вопросы перебазировки мини-экскаваторов. Так, перебазировка на стандартных или специальных низкорамных прицепах трудностей не вызывает. Имеется также опыт перемещения мини-экскаваторов в машинах со съемными кузовами и на контейнеровозах, на которые мини-экскаватор самопогружается с помощью своей стрелы и так же разгружается.

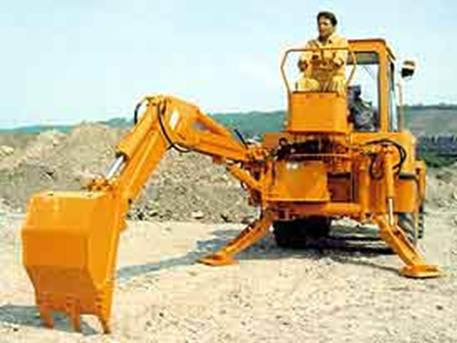

Фирма "Zettelmeyer Maschi-nenfabrik" (ФРГ) сконструировала и выпускает микроэкскаватор модели ZL501. Общий вид показан на рис. 1.
