Растачивание цилиндрических отверстий

Резцы

Мерные расточные пластины

Приемы растачивания

Подрезание внутренних торцов и уступов

Растачивание внутренних канавок Растачивание цилиндрических отверстий

Предварительно просверленные отверстия или отверстия в заготовках, полученных литьем или ковкой, часто подвергают растачиванию с целью увеличения диаметра, обеспечения высокой точности размера и малой шероховатости.

Растачивание менее производительно, чем сверление, но позволяет получить точные отверстия диаметральный допуск размера до 0,02 мм, шестой класс шероховатости поверхности) и исправить положение оси отверстия. На рисунке приведен технологический процесс обработки втулки при высоких требованиях к соосности отверстия и наружной поверхности и с точностью отверстия по 3-му кл.: вначале отверстие сверлят предварительно, затем рассверливают и после этого растачивают. Растачивание является наиболее универсальным способом обработки отверстий на токарном станке.

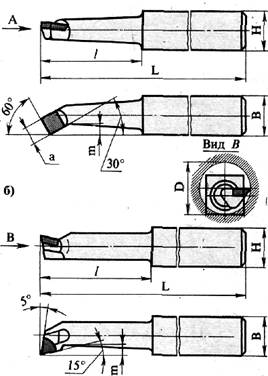

Расточные резцы. Расточные резцы бывают; проходные для сквозных отверстий и упорные для глухих отверстий. Расточный резец закрепляют в резцедержателе параллельно оси заготовки. Чтобы головка резца вписывалась в обрабатываемое отверстие, задний угол расточного резца принимается большим, чем у резца для наружного точения (12-4-16°). Та часть державки расточного резца, которая расположена возле головки, выполняется тоньше той части, которая крепится в резцедержателе.

У стандартных расточных резцов режущая кромка расположена на уровне верхней образующей цилиндрической державки и поэтому резец устанавливают ниже центра -заготовки. Это вынуждает применять расточные резцы с державкой значительно меньшего диаметра, чем диаметр растачиваемого отверстия. Такого недостатка не имеют расточные резцы токаря-новатора В. К. Лакура. Державка этого резца располагается в середине растачиваемою отверстия, поэтому может быть большего сечения, что устраняет опасность отжима резца и появления конусности обрабаты­ваемого отверстия.

Применяют также расточные резцы, оснащенные твердосплавной коронкой «улиткой». Переточку «улитки» выполняют по передней поверхности.

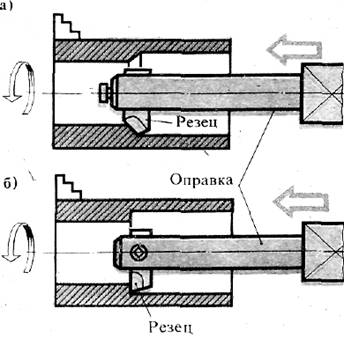

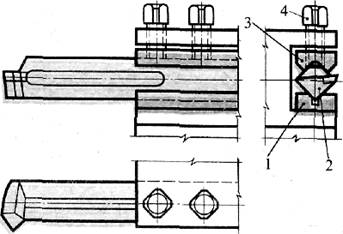

Некоторый отжим резца при растачивании при­водит к конусообразное обработанного отверстия, которую приходится выводить повтор­ными проходами без врезания. Для предотвра­щения конусообразности, а также для растачивания на повышенных режимах применяют расточные резцы В. К. Семинского с державкой квадратного сечения. Резец Семинского крепится в призмах, вылет резца регулируют выдвижением из призм. Расточные оправки (борштанги). От­верстия 080—100 мм и более обычно растачивают расточными резцами, которые закрепля­ют в оправках. Резец в оправке зажимается винтом с торца или с наружной поверхности оправки.

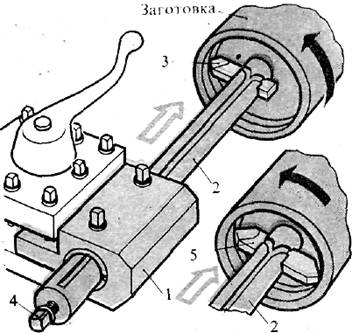

Многие токари применяют универсальную расточную оправку с регулируемым вылетом. Оправку закрепляют в дополнительной державке, установленной в резцедер­жателе, В оправке можно крепить как резцы, так и пластины. На • оправке выфрезеревана канавка, по которой охлаждающая жидкость падает непосредственно на резец. Канавка слу­жит и для стопорения болтами. Универсаль­ную расточную оправку используют также для вытачивания внутренних канавок, нарезания внутренней резьбы и других работ.

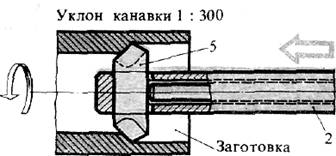

Мерные расточные пластины («ножи»). Расточная пластина (нож) имеет размер, соответствующий размеру растачиваемого отверстия. Растачивание пластиной обеспечивает получение отверстия правильной цилиндрической формы за один проход, так как действующие с двух сторон на пластину усилия взаимно уравновешиваются. Расточные пластины бывают цельные из быстрорежущей стали и налайные, оснащенные пластинками твердого сплава. Расточную пластину закрепляют в пазу расточной оправки.

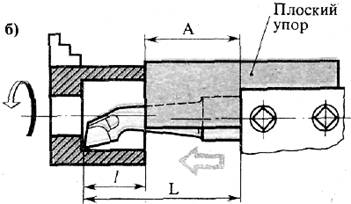

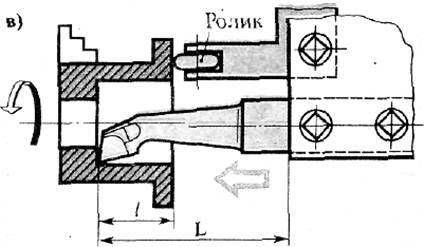

Приемы растачивания. Заданную глубину отверстия обеспечивают в процессе растачивания измерением' линейкой, штанген-глубиномером, шаблоном или настройкой при помощи лимба продольной подачи. Для облегчения обработки на резце наносят риску, соответствующую заданной глубине отверстия. Опытные токари закрепляют в резцедержателе металлическую планку (плоский упор), вылет которой минус глубина отверстия А = Ь—1. Когда планка при автоматической подаче суп­порта подойдет к заготовке на расстояние 2—3 мм, автоматическую подачу выключают и вручную подают суппорт до соприкосновения планки с заготовкой: это значит, что растачивание выполнено на заданную глубину. Упором могут служить державки с роликом (роликовый упор).

Точность диаметра растачиваемого отверстия обеспечивается так же, как и при наружном точении: пробными проходами с замером штангенциркулем, настройкой по лимбу поперечной подачи, по линейке поперечных салазок суппор­та, при помощи индикатора, по поперечному упору.

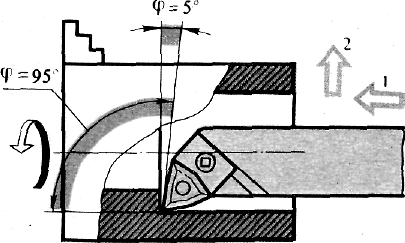

Подрезание внутренних торцов и уступов. Внутренние торцы и уступы подрезают расточным упорным резцом пода­чей к центру, для этого расточный резец должен иметь главный угол в плане <р более 90° (напри­мер, 95°), тогда при подрезании торца отверстия фактический главный угол в плане р составит 5'.

Точность осевых размеров ступенчатого отверстия в процессе растачивания выдерживается с помощью лимба продольной подачи или упора с длиноограничителями, как при обра­ботке ступенчатых валов.

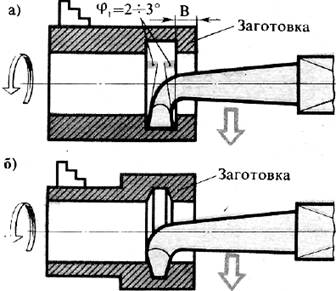

Растачивание внутренних канавок. Геометрия рабочей части прорезных резцов для прямоугольных канавок такая же, как и у прорезных наружных резцов (рис. 106, а, б). Резцы для внутренних канавок бывают цельные и вставные (справочные).

Так как при вытачивании канавки токарю не видна зона обработки, особенно важно пользоваться лимбами продольных и поперечных подач, а также упорами.

Широкую внутреннюю канавку обрабатывают последовательным врезанием на глубину канавки поперечной подачей (контроль по лимбу) и расширением канавки продольной подачей.

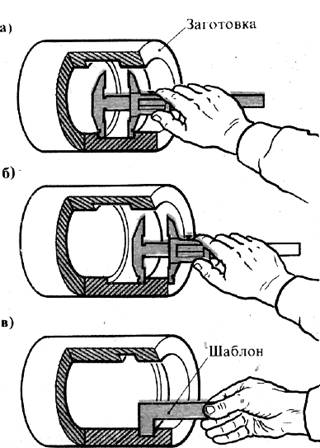

Ширину канавки в отверстии и расстояние от торца заготовки до канавки контролируют штангенциркулем (рис. 107, а, 6} и шаблоном (рис. 107, *0. Диаметр выточки определяют из­мерением толщины стенки а до выточки; этот размер переносят на линейку (рис. 108, а). Затем вводят кронциркуль в канавку и, не изменяя раствора ножек, прикладывают кронциркуль к линейке. По размеру Ь, отсеченному ножкой кронциркуля на линейке, определяют толщину стенки: /! = а—Ь, а диаметр выточки определяют расчетом: </=/-)—2/;, где О — наружный диаметр втулки.
