Методом ВИМС анализ поверхности можно проводить в двух разных режимах: при малой и большой плотности тока, распыляющего образец. В режиме малой плотности распыляющего тока изменяется состояние лишь малой части поверхности, благодаря чему почти выполняется основное требование, предъявляемое к методам анализа самой поверхности. В режиме же высоких плотностей токов и соответствующих больших скоростей распыления проводится измерение профилей распределения элементов по глубине, микроанализ и определение следовых количеств элементов (<10-4%). В соответствии со всеми этими вариантами создан ряд приборов ВИМС, в которых применяются разные способы создания и фокусировки первичных ионных пучков и разные анализаторы вторичных ионов.

Оборудование ВИМС.

Установка ВИМС состоит из четырех основных блоков: источника первичных ионов и системы формирования пучка, держателя образца и вытягивающей вторичные ионы линзы, масс-спектрометра для анализа вторичных частиц по отношению массы к заряду (m/е) и высокочувствительной системы регистрации ионов. Для получения первичных ионов в большинстве установок используются газоразрядные или плазменные источники. Совместно с соответствующей системой формирования и транспортировки пучка эти источники обеспечивают широкие пределы скорости распыления поверхности - от 10-5 до 103 А/с. Разделение вторичных частиц по m/е производится либо магнитными, либо квадрупольными анализаторами. Наиболее широко распространенным анализатором в установках ВИМС, очень удобным при анализе состава образцов и обнаружении малых количеств (следов) элементов в них, является магнитный спектрометр с двойной фокусировкой (в котором осуществляется анализ по энергии и по импульсу), что связано с его высокой чувствительностью к относительному содержанию. Для таких многоступенчатых магнитных спектрометров фоновый сигнал, возникающий из-за хвостов основных пиков материала матрицы (рассеяние стенками, на атомах газа и т.д.), может быть сведен к уровню менее 10-9 для общего фона и всего 10-6 для масс, близких к основному пику. Все же в отдельных конкретных случаях более практичным может оказаться менее дорогой квадрупольный анализатор.

Принцип действия установок.

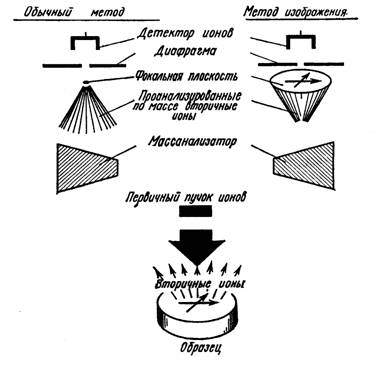

Фиг.6. Схема обычного метода и метода прямого изображения при

масс- спектрометрическом анализе вторичных ионов[1].

При масс-анализе вторичных ионов применяются два основных метода: обычный масс-спектрометрический и метод прямого изображения. Они схематически сопоставлены на фиг.6. При первом методе анализатор с хорошим разрешением передает на высокочувствительный ионный детектор заметную часть быстрых вторичных ионов, идущих с большой площади образца (» 1 мм2). Выделенные по массе вторичные частицы собираются в точечный фокус на входной щели детектора. В этом статическом случае получаемая информация усредняется по поверхности образца и невозможно установить, из какой точки (например области диаметром 1 мкм) поверхности приходят вторичные ионы. При методе прямого изображения в фокальной плоскости анализатора создается стигматическое ионное изображение поверхности и путем соответствующего дифрагмирования (или преобразования изображения при помощи чувствительной к электронам или ионам эмульсии) легко можно получить информацию о точках выхода ионов с данными m/e с поверхности образца.

Все установки с прямым изображением основан на идее прибора Кастэна и Слодзяна; все иные приборы представляют собой варианты обычной масс-спектрометрической методики. Для получения вторично-ионного изображения поверхности при обычном подходе необходимо проводить последовательный анализ вторичных частиц при сканировании поверхности

мишени первичным ионным пучком малого диаметра. При этом для получения изображения мишени на экране электронно-лучевой трубки (ЭЛТ) проще электрически сканировать первичный пучок, нежели механически перемещать сам образец. Электронный луч в ЭЛТ синхронизирован с первичным ионным пучком, и усиленным сигналом вторично-ионного детектора модулируются интенсивность электронного луча в ЭЛТ. Получаемое при таком методе увеличение изображения равно отношению длины строки на экране ЭЛТ к расстоянию на поверхности образца, пробегаемому первичным ионным пучком в процессе сканирования.

Все установки ВИМС позволяют осуществлять анализ поверхности и распределения концентрации элемента по глубине. Они различаются в таких важных отношениях, как порог чувствительности при детектировании, разрешение по массам, плотности тока первичного пучка, вакуумные условия в окрестности мишени, а также возможность проведения анализа распределения элементов по поверхности, или топографического (x-y) анализа, путем сканирования зондом или формирования изображения. К устройствам для топографического анализа относят лишь те, которые позволяют получить разрешение по поверхности не хуже 10 мкм. Все существующие установки ВИМС можно разделить на три группы в соответствии с принципом их устройства и пригодностью для микроанализа:

· не позволяющие осуществлять анализ распределения элементов по поверхности;

· дающие сведения о распределении по поверхности с помощью сканирующего ионного зонда;

· дающие сведения о распределении по поверхности методом прямого изображения.

Установки, не обеспечивающие анализа распределения частиц по поверхности

Ряд вторично-ионных масс-спектрометров был сконструирован для решения частных аналитических проблем или исследования различных закономерностей вторичной ионной эмиссии.

Использованные на ранней стадии исследований этого явления анализаторы с однократной фокусировкой (секторные магниты) имели весьма ограниченное разрешение по массам и низкую чувствительность, что было обусловлено большим разбросом начальных энергий вторичных ионов.

В настоящее время большое внимание уделяется квадрупольным анализаторам, поскольку они, будучи просты и недороги, позволяют получать сведения о поверхности и профиле концентрации примеси почти во всех случаях, когда не требуется информации о распределении по поверхности или очень малых количествах примеси. Добиться снижения фона при работе с квадрупольным фильтром масс можно за счет предварительной селекции вторичных ионов плоскопараллельным электростатическим анализатором с малой диафрагмой, а также внеаксиального расположения ионного детектора.

Установки, позволяющие получать сведения о распределении элемента по поверхности, со сканирующим ионным зондом

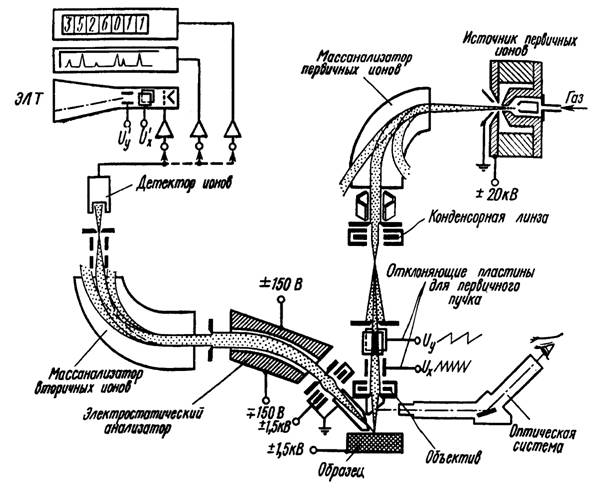

Установки ВИМС, относящиеся к этой категории, обычно называют ионными зондами. В этих установках первичный пучок анализируется по массам и может быть сфокусирован в пятно диаметром от 2 и менее до 300 мкм. Масс-спектрометр представляет собой устройство с двойной фокусировкой и хорошим пропусканием частиц, позволяющее давать стигматическое изображение при среднем разрешении по массам. Схема такого прибора приведена на фиг.7.
