рис. 1. Главный модуль и самонаклад, УФ-сушка, автоматический приемный модуль

Немаловажным моментом для процесса УФ-лакирования является полимеризация (сушка) нанесенного лака. Для этих целей используют специальные туннельные печи с кварцевыми лампами. При их выборе следует руководствоваться тремя правилами:

печь должна быть сконструирована таким образом, чтобы отлакированный материал мог двигаться на ленте транспортера приблизительно в течение 3-5 секунд до попадания в зону облучения. Это связано с тем, что, продавливаясь через сетку, лак ложится на поверхность лакируемого материала не совсем гладким слоем и в течение нескольких секунд он должен равномерно растечься. В противном случае лакированная поверхность будет иметь недостаточную равномерность и блеск;

УФ-лампы, используемые в печи для сушки лака, должны обеспечить облучение отлакированной поверхности мощностью 80-120 Вт/см. в течение 1-3 секунд. При недостаточной мощности УФ-ламп лак может полностью не полимеризоваться;

в связи с высокой мощностью УФ-ламп в атмосферу выделяется большое количество озона. Для его удаления УФ-печи должны быть снабжены системой всасывания воздуха из рабочей зоны с последующей его очисткой.

Сушки JINBAO отвечают всем этим требованиям. Длина сушка конфигурируется в соответствии с требованиями заказчика, чем больше время до входа оттиска в секцию с УФ-лампами, тем больше времени нанесенный слой лака имеет для того, чтобы иметь возможность растечься и принять более гладкий и ровный вид.

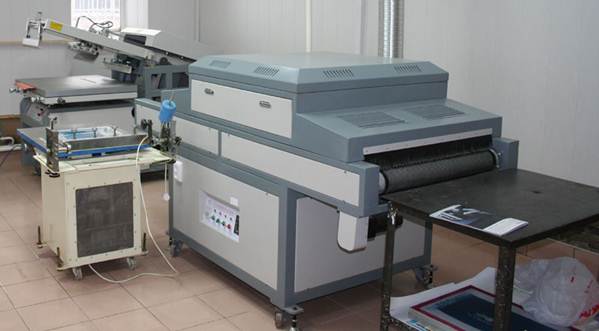

рис. 2. Уф-сушка JB-800B и полуавтоматический трафаретный модуль

Использование специализированной лакировальной машины.

Прежде всего, нужно отметить более высокую скорость работы лакировальных машин, чем трафаретных. Такое преимущество позволяет брать заказы на большие или срочные тиражи, брать работы со стороны у других типографий. Такого не смогут позволить себе ни трафаретчики, из-за низкой скорости (среднее время выполнения заказов на лакирование – неделя), ни типографии, сделавшие свой выбор в пользу офсетной машины с лакировальной секцией. Не говоря уже о том, что специализированные лакировальные машины обеспечивают лучшее качество, чем лакировка "по мокрому" непосредственно в печатной машине

Cпециализированные лакировальные аппараты по принципу построения полностью повторяют стандартные конструкции оригинальных лакировальных аппаратов офсетных печатных машин и делятся на две группы: валковые и камер-ракельные по способу дозировки запечатываемого слоя. Валковые выигрывают только при лакировании обычными прозрачными водными и УФ-лаками, когда требуется быстрая настройка толщины наносимого слоя лака. Преимущество особенно ощутимо при частой смене запечатываемых материалов в тиражах — от глянцевой бумаги до пористых картонов. Стоимость валкового лакировального аппарата и его эксплуатации ниже, чем камер-ракельного. И сегодня это один из распространенных вариантов. Удобно и стабильно иметь для УФ-лакирования отдельную машину и наносить УФ-лак на сухой оттиск. Другим важным моментом является вопрос качества лаковой пленки. Для УФ-лака очень важно время от момента нанесения лака на оттиск до воздействия УФ-излучения. Чем это время больше, тем лучше растекается лак, и, следовательно, выше глянец, что легко регулируется длиной вальцовой лакировальной машины. К тому же, для массового производства этот способ экономично целесообразен.

Если типография предполагает использовать лаки со специальными пигментами — перламутровыми, ириодиновыми или металлизированными, необходим камер-ракельный аппарат. Приобретение анилоксовых валов для камер-ракельного лакировального аппарата с различными линиатурами и объёмами ячеек позволит не только наносить специальные лаки с любыми размерами частиц пигмента, но и подобрать требуемую толщину слоя для лакирования обычными прозрачными водным или УФ-лаками практически любых картонов и типов бумаги.

Что касается требований покупателей к точному выборочному лакированию с высоким качеством, то на практике заметных преимуществ конструкции камер-ракельного аппарата перед валковой нет. Качество в большей степени определяют технологические свойства лаков и лакировальных форм. Более доступные валковые лакировальные аппараты выигрывают перед камер-ракельными по скорости настройки толщины наносимого слоя прозрачного водного или УФ-лака. Но камер-ракельные аппараты обеспечивают более высокое качество и возможную спецификацию заказа на широком спектре запечатываемых материалов. Система камерного ракеля нашла очень широкое применение благодаря тому, что лак наносится по всей ширине печатного листа очень равномерно и отсутствует необходимость в какой-либо регулировке подачи лака. Поскольку эта система очень точно дозирует подаваемое количество лака, точное повторение не является проблемой, что особенно важно при повторном тираже по истечении времени. Следовательно, только с использованием этой системы можно осуществлять печать дорогими золотым или серебряным лаками.

Специализированные лакировальные машины CLARITY могут иметь как валковую систему дозировки наносимого слоя, так и камер-ракельную. Благодаря цепной проводке листа в машине, обеспечивается высокая производительность, точное совмещение при выборочном лакировании, а также работа на широком спектре материалов.

Преимущества машин Clarity серии ZMG:

в комплект поставки включен лакировальный аппарат камер-ракельного типа с одним анилоксовым валом (линиатура 200 LPI);

опционально предлагаются усиленные УФ и ИК сушки, позволяющие работать на скорости до 8000 л/час ;

многоступенчатая защита от возгорания листа в сушильном устройстве, ленточный конвейер для вывода выпавших листов;

устройство против закручивания листов (опционально);

фотоэлектрический датчик двойного листа.

Машина Clarity серии SG состоят из:

автоматического самонаклада каскадного типа;

4-валковой секции выборочного нанесения УФ лака;

3-х ламповой УФ сушки;

выводного устройства и приемного стапеля;

возможно дополнительное оснащение камер-ракельными аппаратами с анилоксовыми валами, дополнительной ИК-сушкой, удлиненным приемным транспортером.
