Необходимый (требуемый) напор определяется по формуле [2, с.19]:

Нтр = Нr+Нf+Sh, м (2)

где Hr – геометрическая высота подачи воды от точки присоединения ввода к наружной сети до отметки диктующего прибора (прибор, расположенный в самой удаленной точке 1, это водоразборный кран над умывальником). Hr =12,3 м (см. чертеж ТПЖА. 203071);

Нf – свободный напор у диктующего прибора. Нf =2 м [2, прил. Б];

Sh – суммарные потери напора на расчетном направлении (м):

Sh = hвв+ hl+ hм+ hвод (3)

где hвв и hl – потери напора в трубопроводе (на трение) по расчетному направлению от счетчика воды до диктующего прибора (м);

hм – сумма потерь напора в местных сопротивлениях (30% от потерь на трение) (м);

hвод – потери напора в счетчике воды (м).

hвод = q²*S (4)

где q – общий максимальный секундный расход воды, q = 0,601 л/с;

S – гидравлическое сопротивление счетчика, S = 2,64 м/(л/с)2 [2, прил.А].

hвод = 0,601²*2,64 = 0,954 (м)

Из таблицы 1находится: hвв + hl = 8,55 (м).

Подставляя значения, находятся:

Sh = 8,55+0,3*8,55+0,954 = 12,069 (м)

Нтр = 12,3+2+12,069 = 26,369 (м) > Hгар

Условие не соблюдается, поэтому необходимо устанавливать насос.

Ннас= Нтр− Hгар= 26,369 − 26 = 0,369 (м)

По [2, прил. З] подбираем насос − марка насоса 1В-0,9

Счетчик для каждой квартиры принимается по диаметру стояка, также и для магистральных трубопроводов.

3. Внутренняя канализация.

Внутренняя канализация – это система трубопроводов и устройств в объеме, ограниченном наружными поверхностями ограждающих конструкций и выпусками до первого смотрового колодца, обеспечивающая отведение сточных вод санитарно-технических приборов и технологического оборудования, при необходимости предварительную очистку.

Проектирование внутренней канализации жилого дома начинаем с расстановки канализационных стояков, транспортирующих сточные воды от отводных линий в нижнюю часть здания. Стояки располагаем вблизи приемников сточных вод (в туалетах, ваннах). По всей высоте канализационные стояки имеют одинаковый диаметр, равный 100 мм. Стояки расположены, открыто у стен и перегородок, ближе к углу. Канализационные стояки имеют нумерацию К1-1.

На стояках внутренней канализации предусмотрена установка ревизий и прочисток. Ревизии на стояке должны располагаться в подвале, на первом, последнем этажах и через этаж. Прочистки устанавливаются на поворотах сети, при изменении направления движения стояков, в начале участков отводных труб. Выпуски от стояков до смотровых колодцев на дворовой сети предусмотрены с уклоном. Диаметр выпусков принимаем 150 мм. Вентиляционная часть канализационного стояка выведена выше неэксплуатируемой кровли на 0,5 м.

Дворовая канализационная сеть устраивается из керамических безнапорных труб (ГОСТ 286-64) диаметром не менее 150 мм, которая присоединяется к уличной городской канализации. Дворовая канализационная сеть прокладывается параллельно наружным стенам здания.

4. Гидравлический расчет канализационных сетей.

Канализационная сеть рассчитывается на частичное наполнение труб. Это необходимо для обеспечения удаления вредных и опасных газов и лучшего транспортирования загрязнений.

Расход стояков qs (л/с) на участке дворовой сети определяется по формуле [2, с. 33]:

qs=qtot+qos (5)

где qos=1,6 (л/с) – расход стояков от прибора с наибольшим водоотведением [5, прил. 2] для унитаза со смывным бачком

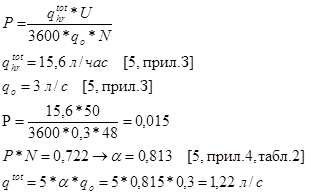

qtot – общий максимальный секундный расход воды

qs=1,6+1,22=2,82 (л/с)

В зависимости от полученного расхода сточных вод на расчетном участке определятся уклон, наполнение и скорость движения стоков.

Расчет канализационных трубопроводов принимается, назначая скорость движения жидкости V (м/с) и наполнение h/d таким образом, чтобы выполнялось условие:

где К=0,6 для трубопроводов из всех материалов, кроме пластмассовых и стеклянных [2, прил. К], отсюда

0,62≥0,6 – условие выполняется

Глубина заложения Hзал (м) выпуска определяется из условия глубины промерзания hпр, м (для Твери hпр=1,4 м).

Hзал=hпр – 0,3 =1,4 – 0,3=1,1 (м)

Hзал1 = Hзал +i*3= 1,1+0,025*3=1,18 (м)

Hзал2=1,18+0,025*17=1,61 (м)

Hзал3=1,61+0,025*10,3=1,87 (м)

HA=120,5 – 117=3,5 (м)

Hзал3прав=3,5 – 0,025*10,3=3,24 (м)

Глубина перепада определяется разницей между Hзал3прав и Hзал3

Hзал3прав – Hзал3=3,24 – 1,87=1,37 (м)

Все расчеты сводятся в таблицу 2.

Таблица 2. Данные по расчету дворовой канализации.

Номер участка

Длина участка,

L, м.

Расчетный расход сточных вод qs, л/с.

Диаметр d, мм.

Расчетное наполнение, h/d

Скорость V, м/с

Уклон трубы i

Отметка лотка

трубы

Отметка поверхности земли

Глубина колодцев

В начале участка

В конце

участка

В начале участка

В конце

участка

В начале участка

В конце

участка

К1- К2

17

2,82

150

0,45

0,93

0,025

119,34

118,89

120,5

120,5

1,18

1,61

К2- К3

10,3

2,82

150

0,45

0,93

0,025

118,89

118,63

120,5

120,5

1,61

1,87

К3-КА

12

2,82

150

0,45

0,93

0,025

117,26

117

120,5

120,5

3,24

3,5
