Lлк = Влк + lлк + Впп

вм – ширина марша, установленная нормами;

вэп – ширина этажной площадки;

впл – ширина промежуточной площадки;

lм – максимальная проекция марша (заложение).

Н = 2800 мм, вм = 1050 мм, уклон i £ 1:2 высота ступени hс=150 мм, ширина проступи вс = 300 мм.

Влк = 1050´2+300 = 2400 мм.

Количество ступеней в марше nс:

hм – высота марша; Нэт – высота этажа.

Количество поступей равно: nс –1=9 –1=8 шт.

Заложение lм = (n – 1)вс=8×300=2400 мм.

ширина площадки впп=1600 мм,

длина лестничной клетки: Lлк=2´1600+2400=5600 мм.

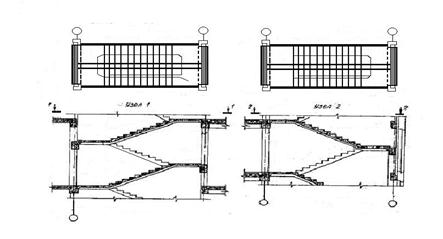

Рисунок 1.4 Схема лестниц.

1.7.1 Составление эскиза плана этажей

При назначении размеров помещений в плане следует учесть толщину межкомнатных перегородок (80-100мм), межквартирных (160-200мм). Толщина наружных стен при принятой системе привязки к осям не влияет на выбор размеров помещений. За основу привязки принята половина толщины внутренней несущей стены кратная модулю. Толщину стен лестничной клетки принимают равной 400мм.

1.7.2 Составление эскиза разреза

Одновременно с решением плана разрабатывается эскиз разреза, на котором в принципе решается размещение элементов здания по вертикали, половина разреза строится по жилой части здания, а вторая по лестничной клетке. Это позволяет увязать отметки полов этажей с выходом на улицу. На разрезе устанавливается принципиальная конструкция фундамента. Глубина заложения фундамента в соответствии с глубиной промерзания.

1.7.3 Составление эскиза фасада

Одновременно с эскизом плана и разреза решается эскиз фасада.

Фасад должен решаться с учётом приёмов архитектурной композиции.

2. Обоснование выбора конструктивных элементов здания

2.1 Фундаменты

Фундамент – это часть здания, расположенная ниже отметки дневной поверхности грунта. Его назначение – передать все нагрузки от здания на грунт основания. Фундаменты должны быть морозостойкими, сопротивляемыми воздействию грунтовых и агрессивных вод, экономичными и индустриальными.

2.1.1 Характеристика фундамента по заданию

Монолитный плитный

2.1.2 Расчёт глубины заложения фундамента

Глубина заложения фундамента под наружные стены зависит от глубины промерзания грунта:

НН.Ф=mt.Нпр.гр,

где mt - коэффициент влияния теплового режима здания, mt=0,8;

Нпр.гр- глубина промерзания грунта, м.

В г. Райчихинске НН.Ф= 0,6.3,11 = 1,86 м.Глубина заложения фундамента под внутренние стены принимается конструктивно, >0,5 м.

2.1.3 Конструктивное решение фундамента

Принципиальная конструкция фундамента приведена на рис. 2.1

Рисунок 2.1– Цоколь, с выступом в здании с подвалом.

2.2 Стены

Стены здания выполняют несущие и ограждающие функции. Они должны быть прочными, устойчивыми, обладать достаточными теплозащитными и звукоизоляционными свойствами, быть долговечными и безопасными в пожарном отношении.

1,3-Кирпичная кладка

2- Минераловатная плита

4-Штукатурка(цементно-песчаный раствор)

Рисунок 2.2 Расчет конструкции стены.

Таблица 2,1 Характеристика стен по заданию.

2.2.1 Определение толщины утеплителя наружной стены из условия теплопередачи

Цель расчёта: определение толщины утеплителя из условия теплопередачи.

Ограждающие конструкции зданий по своим теплотехническим качествам должны обеспечивать в помещениях необходимый температурно-влажностный режим и ограничивать теплопотери зданий в отопительный период года. Для этого сопротивление ограждения теплопередаче R0 должно быть не менее R0тр, (R0> R0тр), определяется по двум условиям.

1. Из санитарно гигиенических условий:

R0тр=n(tВ – tН)/DtН.aВ,

где n – коэффициент, принимаемый в зависимости от положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху (для наружных стен n=1).

DtН = нормативный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции (для наружных стен жилых зданий DtН =4 0С).

aВ – коэффициент теплопередачи внутренней поверхности ограждающей конструкции (для стен aВ=8,7 Вт/м2 0С)

tВ – расчётная температура внутреннего воздуха.

tН – Расчётная зимняя температура наружного воздуха, равная средней температуре наиболее холодной пятидневки обеспеченностью 0,92.

R0тр=1(20-(-35))/4.8,7=1,58 м2 . 0С/Вт

2. Условия энергосбережения:

R0тр=f(ГСОП);

ГСОП=(tВ – tОТ.ПЕР.) zОТ.ПЕР. ,

где ГСОП – градусо-сутки отопительного периода, tОТ.ПЕР., zОТ.ПЕР. – средняя температура и продолжительность периода со среднесуточной температурой воздуха для Райчихинска ниже или равной 8 0С (см. табл. 1.1) tОТ.ПЕР=-12,0 0С, zОТ.ПЕР=217 суток,

ГСОП=(24-(-12,0)).217=7812

По таблице 1б СНиП II-3-79* интерполяцией определяем R0тр=3,37 м2 . 0С/Вт

Из двух значений R0тр принимаем наибольшее и составляем уравнение R0=Rmaxтр:

R0=1/a + 1/a + ådi/li + x/lx=Rmax,

где aН – коэффициент теплопередачи (для зимних условий) наружной поверхности ограждающей конструкции (для наружных стен aН=23 Вт/м2 0С)
