Подбор сечения прогона.

g’ = g * cosa * а/cosa + g r b h * а/cosa * n / L * cosa + 2 b’ h * cosa * r g,

p’ = pн g * (cosa)2 * a / cosa

где b, h – характеристики сечения стропильных ног (b = 7.5 см, h = 12.5 см);

n – число стропильных ног (n = 5);

a – расстояние между прогонами по горизонтали (a = 2.17 м);

g = 1.1

2 * b’ x h = 2 * 5 x 20 см – сечение прогона.

g’ = 31 * 2.5 + 1.1 * 5 * 0.15 * 0.125 * 500 * 2.5 / 4 +

+ 0.175 * 0.05 * 0.93 * 500 * 1.2 = 77.5 + 35.2 + 4.2 = 117.6 кгс/м

p’ = 150 * 1.6 * 0.932 * 2.5 = 558 кгс/м

Проверка сечения по первой группе предельных состояний.

s = Mmax / W <= Rизг * mв

Мmax = (g’ + p’) * l² / 12 = (117.6 + 558) * 4 2 / 12 = 83361 кгс*см

W = 2 b’ h² / 6 = 2 * 5 * 202 / 6 = 687.8 см3

Wтр = Мmax / mв * Ru = 83361 / 0.9*140 = 687.8 см3

Проверка сечения по второй группе предельных состояний.

f < [ f ] = L / 200 = 400 / 400 = 1 см

f = 5 / 384 * (g’н + p’н) * L4 / EI

g’н = g’ / g = 117.6 / 1.1 = 110.87 кгс/м

p’н = p’ / g = 558 / 1.6 = 348.75 кгс/м

I = 2 b’ h3 / 12 = 2 * 5 * 203 / 12 = 6666.7 см4

f = 5 / 384 * (1.1 + 3.5) * 4004 / (1 * 105 * 6666.7) = 0.46 см < [ f ] = 1 см

Вывод: брус сечением 5 х 20 см удовлетворяет требованиям. Так как крайние пролеты сокращены, то условия прочности и по прогибам выполняются и для них.

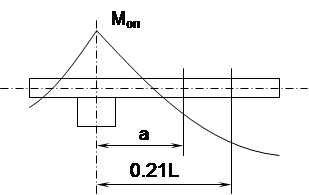

2.5. Расчет гвоздевого забоя.

Зададим диаметр гвоздя dгв = 5.5 мм.

Определяем a = 0.21 L – 23 dгв = 0.21 * 400 – 23 * 0.55 = 71.35 cм

Определяем Q = Mоп / a = 86666.7 / 71.35 = 1214.7 кгс

Определяем Tгв = Q / 2 = 607.35 кгс

Определяем T1гв = 400 * d2гв = 121 кгс

Находим количество гвоздей n = Tгв / T1гв = 607.35 / 121 = 5.02 ,

Принимаем n = 6 шт.

3. Расчет и конструирование элементов ферм.

3.1. Определение узловых нагрузок.

Все вертикальные нагрузки, действующие на ферму, делятся на постоянные и временные. При определении усилий принимается, что все нагрузки приложены к узлам верхнего пояса.

P – узловая нагрузка от действия снега.

G – узловая нагрузка от действия собственного веса.

G = g’1 B + gсв*d*B

gсв = (g + pсн) / ( 1000 / (L * kсв) - 1)=459.6/37.66=12.2

G = 117.6*4 + 12.2*2.69*4=601.6

где d – длина панели, измеряемая вдоль верхнего пояса фермы;

b, h – характеристики сечения прогона.

kсв – коэффициент, зависящий от типа и конструкции фермы (kсв = 5)

P = p’1 B = 4*558 = 1222 .19 кгс = 2232 кг

где B – длина панели.

G+P = 2232 + 601.6 = 2833.6 кг

3.2. Определение усилий в стержнях фермы.

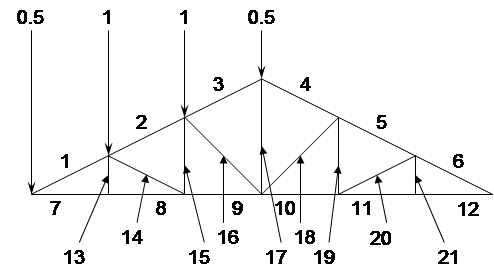

Расчет выполняется на единичных нагрузках, приложенных к половине фермы.
