Керамические стеновые материалы
Рефераты >> Строительство >> Керамические стеновые материалы

Керамические стеновые материалы, изготовляемые из глин с добавками или без них и обожженные, можно классифицировать по следующим признакам.

По способу формирования:

изделия пластического прессования;

изделия полусухого прессования. К изделиям пластического прессования относятся:

кирпич обыкновенный сплошной;

кирпич пустотелый;

кирпич пористо-пустотелый;

кирпич строительный легковесный;

камни керамические пустотелые. К изделиям полусухого прессования относятся:

кирпич обыкновенный;

кирпич пустотелый.

По размерам:

кирпич одинарный — 250X120X65 мм;

кирпич модульный — 250 X120X88 мм;

камни керамические пустотелые 250X120X138 мм, 250Х250Х

X 138 мм. По теплотехническим свойствам:

кирпич с объемной массой более 1450 кг/ж3, с коэффициентом

теплопроводности λ = 0,7—0,6 ккал/м· ч·град;

кирпич с объемной массой более 1200 кг/м3, с λ=0,50—

0,55 ккал/м · ч -град;

кирпич с объемной массой менее 1200 кг/м3, с λ=0,45— 0,50 ккал/м · ч · град;

камни керамические с объемной массой менее 1450 кг/м3,

с λ=0,40—0,5 ккал/м · ч · град;

камни керамические с объемной массой менее 1200 кг/м3,

с λ = 0,25—0,35 ккал/м. · ч · град.

По назначению в конструкциях:

конструктивные — для рядовой кладки под штукатурку или

последующую облицовку;

лицевые конструктивные — для лицевой кладки под расшивку.

ТРЕБОВАНИЯ К КЕРАМИЧЕСКИМ СТЕНОВЫМ МАТЕРИАЛАМ И ИХ ХАРАКТЕРИСТИКА

Глиняный обыкновенный сплошной (полнотелый) И пустотелый кирпичи являются основными видами продукции отечественной кирпичной промышленности. Различают кирпич пластического прессования и кирпич полусухого прессования, изготовленный из глин с добавками или без них и обожженный.

Технические требования к глиняному обыкновенному и пустотелому кирпичу регламентированы ГОСТ 530-71.

Кирпич изготовляют одинарным или модульным; он должен иметь форму прямоугольного параллелепипеда.

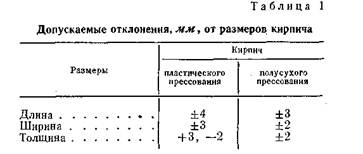

Отклонения от указанных размеров кирпича не должны превышать величин, указанных в табл. 1.

Глиняный кирпич разделяется на семь марок — 300, 250, 200, 150, 125, 100 и 75, характеризующих его среднюю предельную прочность при сжатии в кгс/см2.

-Каждой марке кирпича пластического прессования должен соответствовать предел прочности при изгибе: для марки 300—44, 250—40, 200—34, 150—28, 125—25, 100—22, 75—18 кгс/см2.

Для кирпича полусухого прессования предел прочности при изгибе должен соответствовать следующим величинам: для марки 300—34, 250—30, 200—26, 150—20, 125—18, 100—16, 75—14 кгс/см2.

Прочностные показатели кирпича с технологическими пустотами должны отвечать показателям по полному сечению изделия (без вычетов площади пустот).

Модульный кирпич следует во всех случаях изготовлять с технологическими пустотами. Его объемная масса должна быть не более 4 кг/м3.

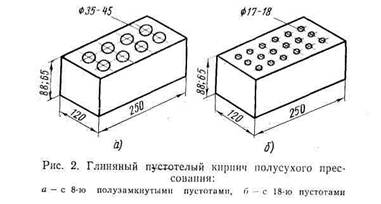

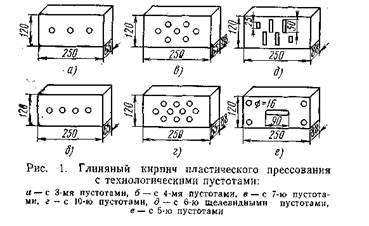

В кирпиче допускаются сквозные или несквозные технологические пустоты, которые должны располагаться перпендикулярно постели. Количество и форма их не регламентированы, однако, диаметр круглых сквозных пустот не должен превышать 16 мм, ширина прямоугольных пустот — 12 мм. Диаметр несквозных пустот для кирпича полусухого прессования с 8 пустотами не должен быть более 45 мм и для кирпича полусухого прессования с 18 пустотами— 18 мм. На рис. 1 и 2 показано расположение технологических пустот d кирпичах.

Толщина наружных стенок кирпича до первого ряда технологических пустот должна быть не менее 15 мм. Кирпич не должен иметь сквозных трещин. На ложковых гранях (т. е. на сторонах размером 250X65 и 250X88 мм) отдельных кирпичей может быть допущена

одна сквозная трещина на всю толщину кирпича протяженностью по ширине кирпича до 30 мм. Кирпич со сквозной трещиной протяженностью более 30 мм относится к половинку.

Водопоглощение кирпича должно быть для марок выше 150 не менее 6% от массы кирпича, высушенного до постоянной массы, а для кирпича остальных марок — но менее 8%.

По морозостойкости кирпич подразделяется на четыре марки: Мрз-15, Мрз-25, Мрз-35 и Мрз-50. В зависимости от марки по морозостойкости кирпич в насыщенном водой состоянии должен выдерживать без каких-либо признаков видимых повреждений (расслоения, шелушения, растрескивания, выкрашивания) не менее того количества циклов попеременного замораживания и оттаивания, которое соответствует присваиваемой ему марке морозостойкости.

Глиняный обыкновенный кирпич применяют для кладки внутренних и наружных стен, столбов и других частей зданий и сооружений, а также для несущих конструкций, в которых прочность кирпича используется полностью.

В элементах стен, в которых прочность кирпича полностью не использована, его применяют в сочетании с теплоизоляционными материалами.

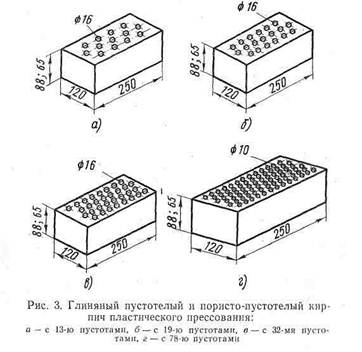

Глиняный пустотелый и пористо-пустотелый кирпич пластического прессования изготовляют из глин с добавками или без них и обожженный (рис. 3).

Глиняный пустотелый и пористо-пустотелый кирпич применяют для кладки наружных и внутренних стен.

Требования к такому кирпичу регламентированы ГОСТ 6316-55. Для пустотелого и пористо-пустотелого кирпича установлены четыре марки: 150, 125, 100 и 75, соответствующий им предел прочности при изгибе 20, 18, 16 и 14 кгс/см3.

Глиняный пустотелый и пористо-пустотелый кирпич бывает двух классов: класс А — с объемной массой до 1300 кг/м3 включительно и класс Б — с объемной массой более 1300 кг/м3, но не свыше 1450 кг/м3.

Кирпич с объемной массой более 1450 кг/м3 принимается как обыкновенный кирпич. Допускается выпуск пустотелого модульного кирпича толщиной 88 мм при условии, если объемная масса его менее 1450 кг/м3.

Водопоглощение кирпича, высушенного до постоянной массы, должно быть не менее 6%.

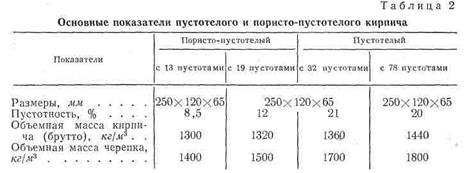

Характеристика пустотелого и пористо-пустотелого кирпича приведена в табл. 2.

Для получения кирпича с меньшей объемной массой при малой пустотности требуется больше вводить выгорающих' добавок в глиняную массу. Кирпич изготовляют с круглыми (диаметром 16 мм), квадратными (сечением 10X10 мм и более) и прямоугольными отверстиями -(шириной не более 12 мм).


Страница:
