6. Существенно повышается огнестойкость древесины, обработанной антипиренами методом глубокой пропитки.

7. Применение фосфатных пропиток, покрытий и т.д.

Стекло. Изделия из стекла

Стекло - твердый, аморфный материал, получаемый в результате охлаждения минеральных расплавов.

Из стекла изготовляют несущие, ограждающие и отделочные конструкции.

Стекло имеет следующие свойства:

1. Светопрозрачность.

2. Солнцезащитность.

3. Высокую прочность (несмотря на хрупкость).

Сырье: кварц, песок, сода, мел, доломит, известняк. Для получения стекла с определенными свойствами в него вводят осветлители, обесцвечиватели, красители. Осветлители попадая в стекломассу при нагревании превращаются в газ и в виде пузырьков выводят из стекломассы примеси. Обесцвечиватели вводят для устранения сине-зеленого или желто-коричневого оттенка у стекла. Красители - как правило, используют окислы металлов или металлы в виде порошка. Красители делятся на молекулярные и коллоидные. Молекулярные - растворены в стекломассе, при повторном нагревании стекла его цвет не меняется. Например - сурик, охра. Коллоидные растворы - частицы металла распределены по стекломассе. В основном применяют золото, серебро и медь.

Технология изготовления стекла.

1. Подготовка сырья: дробление, дозировка, перемешивание.

2. Варка стекла:

А) силикатообразование-800®/900®С - образуется вязкое, непрозрачное вещество.

Б) Стеклообразование-1100®/1200®С-ввод осветлителей, удаление примесей, образование стекломассы.

В) Осветление-1400®/1600®С - ввод обесцвечивателей, стекло становится прозрачным и бесцветным.

Г) Гомогенизация. Происходит при той же температуре.

Д) Остывание - медленное снижение температуры до 1100®/1200®С.

Е) Формование - методом литья, прокатки, вытяжки, флоат - способом, прессованием, дутьем, центробежным способом.

Методы обработки стекла:

· Механическая обработка - резка стекла (механическая резка, лазерная, ультразвуковая, огневая), шлифовка, гравирование и т.д.

· Химическая обработка - травление, химическая полировка, выщелачивание, покраска.

Физико-механические свойства стекла:

§ R сжатия=100-700 мПа.

§ Плотность = 2500 м².

§ Светопрозрачность = 85-90%.

Номенклатура стекла:

1. Оконное стекло - бесцветное, гладкое. Толщина - 2-6 мм. Размеры от 250/250 до 1600/2200.

2. Витринное стекло - от 5,5 до 10 мм толщиной. Габариты от 1700/1250 до 3500/6000.

3. Узорчатое стекло - получают из оконного, методом прессования. Глубина узора 0,5-1,5мм. Бывает 2 видов - матовое и армированное. Матовое - однослойное, двухслойное, применяется для перегородок, остеклений и витражей. Армированное стекло - имеет в середине арматурную стальную сетку - вязанную или сварную. Увеличивается не прочность стекла, а его безопасность. Применяется для дверных перегородок, произв. Зданий.

4. Закаленное стекло - получают путем повторного нагрева уже готового стекла до 600®-900®С и резко охлаждают.5-6 циклов закаливания увеличивают прочность стекла в 2 раза.

5. Солнцезащитные стекла - имеют низкую способность пропускать инфракрасные и другие солнечные лучи.

Изделия из стекла:

§ Стеклоблоки - получают путем сварки по контуру 2х полублоков, применяют в качестве декоративного элемента интерьера, для изготовления перегородок и т.д.).

§ Стеклопакеты - получают путем соединения по контуру 2х и более стекол. Расстояние между ними 8-20 мм. Стеклопакеты бывают клееные и сварные.

§ Многослойное стекло (триплекс) - представляют собой 2-3 стекла, склеенных между собой с помощью синтетической прозрачной пленки.

§ Смальта - кусок цветного стекла неправильной формы, используется для изготовления мозаик на стенах.

§ Стемалит - листы плоского стекла, внутренняя сторона которых окрашена керамическими краскам.

§ Стеклянная облицовочная плитка - изготовляется из отходов стекольной промышленности, имеет высокую кислото - и химическую стойкость. Как правило, используется для облицовки в химической промышленности.

§ Растворимое стекло - твердый стекловидный сплав, состоящий из кремнезема и окислов щелочных металлов. Образует с водой клейкую жидкость - жидкое стекло. Его клеящая способность в 3-5 раз выше, чем силикатных цементов и других вяжущих.

Минеральные вяжущие. Гипс

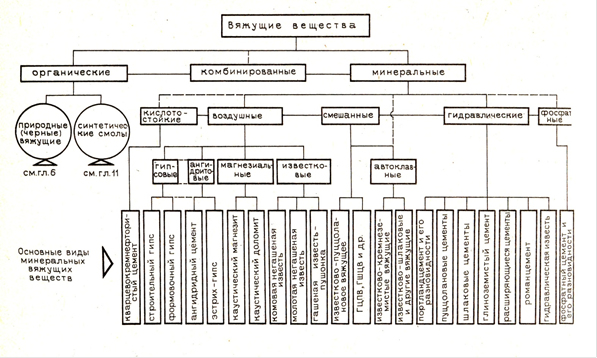

Измельченные вещества, порошки, образующие при контакте с водой пластичную массу, со временем переходящую в камневидное состояние, называют минеральными вяжущими.

Их применение обусловлено такими факторами, как:

1. Наличие значительных запасов дешевого сырья.

2. Эти материалы имеют высокие экологические показатели.

3. Легко используются в жилищном, гражданском и промышленном строительстве.

4. Возможность придавать конструкциям разнообразную форму, сохраняя качество самой конструкции.

5. Хорошо совмещаются с другими материалами.

6. Просты в изготовлении, не энергоемки.

Такие материалы делятся на 2 большие группы - воздушные и гидравлические.

Процесс твердения воздушных вяжущих происходит на воздухе (гипс, воздушная известь). У второй категории минеральных вяжущих - гидравлических - процесс твердения может происходить как на воздухе, так и под водой (цементы).

Рассмотрим один из наиболее широко применяющихся минеральных вяжущих материалов - гипс.

Гипсы получают из природного гипса светло-серого или светло-желтого цветов. Производство гипса складывается из дробления, помола и тепловой обработки (дегидратации) гипсового камня. Тепловую обработку гипсового камня производят в варочных котлах, сушильных барабанах, шахтных или других мельницах.

Наиболее распространена схема производства гипсового вяжущего с применением варочных котлов. Гипсовый камень, поступающий на завод в крупных кусках, сначала дробят, затем измельчают в мельнице, одновременно подсушивая его. В порошкообразном виде камень направляют в варочный котел периодического или в установку непрерывного действия. При варке в котле гипс не соприкасается с топочными газами, что позволяет получать чистую продукцию, не загрязненную золой топлива.

Быстрое схватывание гипса затрудняет в ряде случаев его использование и вызывает необходимость применения замедлителей схватывания (кератинового, известково - кератинового клея, сульфитно-дрожжевой бражки в количестве 0,1.0,3% от массы гипса).

Применяется гипсовое вяжущее для производства гипсовых и гипсобетонных строительных изделий для внутренних частей зданий (перегородочных плит, панелей, сухой штукатурки, приготовления гипсовых и смешанных растворов, производства декоративных и отделочных материалов, например искусственного мрамора), а также для производства гипсоцементно-пуццолановых вяжущих. Основными характеристиками гипсовых вяжущих являются сроки схватывания, тонкость помола, прочность при сжатии и растяжении, водопотребность и др. Гипсовое вяжущее является быстросхватывающим и быстротвердеющим вяжущим веществом. По срокам схватывания ГОСТ 125-79 предусматривает выпуск вяжущих: быстротвердеющего (индекс А) с началом схватывания не ранее 2 мин, концом - не позднее 15 мин; нормальнотвердеющего (индекс Б) с началом схватывания не ранее 6 мин, концом - не позднее 30 мин; медленнотвердеющего (индекс Б) с началом схватывания не ранее 20 мин, конец схватывания не нормируется.
