При изготовлении легкобетонных сплошных камней на малоактивном вяжущем желательно кладку снаружи защищать облицовкой в полкирпича, что улучшает общий вид стены и позволяет обходиться без наружной штукатурки. Кладка облицовки ведется вперевязку с кладкой стены.

Кладка стен из сплошных легкобетонных камней никаких конструктивных особенностей, по сравнению с кладкой ив пустотных камней, не представляет.

Кладка стен и правила перевязки для сплошных легкобетонных камней те же, что и для описанных выше трехпустотных. При этом исключается трудоемкая работа по засыпке шлаком пустот в камнях. Это преимущество улучшает теплотехнические качества кладки, повышает морозостойкость камней, без затруднений позволяет укладывать раствор. Марка камней должна быть не ниже «35» для внутренних стен и «50» — для наружных. Размеры камней по ГОСТу должны быть назначены — 390X190X190 мм, но на существующем оборудовании часто выпускаются камни размером — 400Х200Х Х2О0 мм, что несколько затрудняет ведение кладки.

2. Кирпичные стены с легкобетонными вкладышами

Предлагаемый тип может найти применение для наружных и внутренних стен в зданиях высотой/до четырех этажей жилого, общественного и др. назначения.

Кладка выполняется из двух параллельных стенок, каждая толщиной в полкирпича, расставленных друг от друга на расстоянии, определяемом теплотехническим расчетом. Промежуток между стенками заполняется вкладышами из легкого бетона. Связь между стенками осуществляется тычковыми рядами кирпича, выкладываемыми через каждый вкладыш, имеющий высоту в три-пять рядов кладки.

Кладка кирпичных стенок ведется на холодном или теплом растворе.

Марка раствора не должна быть ниже:

В первом этаже сверху -8

Во втором этаже сверху 15

Марка вкладышей — не ниже 20

Для цоколя, простенков шириной менее 640 мм по наружному обмеру, выпусков и карнизов с относом более 250 мм применяется обычная сплошная кладка. Балки и мауэрлаты укладываются на тычковые ряды. Перемычки продолжаются за проем на длину 50 см; при ширине простенка менее 1,30 м они продолжаются через весь простенок. При большом количестве дымовых и вентиляционных каналов внутренние стены также выкладываются сплошной кладкой.

Такая конструкция стен не может быть рекомендована для строительства бань, прачечных и др. зданий с повышенной влажностью, а также при строительстве на лессовидных грунтах третьей категории.

Приведем некоторые данные о блоках-вкладышах. Примерные рецептуры блоков-вкладышей (по объему): 1:3:12 — битум, глина, опилки; 1:1,5:4,5 — известь, трепел, шлак 5:1;0,8 — известь трепел, шлак, опилки; 1:1: 3 — известь, пемза молотая, пемзовый щебень; от 1:4 до 1:10 — известь пушонка, гранулированный шлак.

Вес вкладыша — 40 кг.

При объемном весе вкладышей 1250 кг/м3 и толщине стены 51 см вес 1 м2 стены — 860 кг.

3. Стены из плит с легкобетонным заполнением

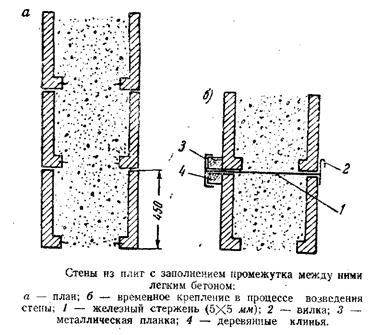

Конструкция стены состоит из бетонных плит с заполнением промежутка между ними легким бетоном. Плиты являются как бы опалубкой для бетонной части - стены в процессе возведения, а в готовой стене — ее облицовкой.

Толщина плит при шлакобетонном заполнении стен может быть принята в 3 см. Размер плит: высота 40—50 см, длина — до 1 м.

Наружные плиты при дефиците арматурной стали могут быть армированы щитами из штукатурной драни, камыша и пр., и только выступающие ребра армируются (в 3—4 местах) крючками из стальной арматуры 5—6 мм. Такие плиты должны изготовляться на цементе и быть атмосфероустойчивыми.

Заделка балок в наружные стены допускается только при условии применения ряда мероприятий против загнивания балок и дрот садки опоры. Обычно этой заделки набегают и балки опираются на прогоны, уложенные вдоль продольных стен. Протоны же опираются на пилястры наружных стен с применением опорных подушек.

Концы балок крепятся к стенам металлическими анкерами сечением менее 0,60 см2 через 3000 мм. На прогонах и внутренних стенах и столбах концы заанкеренных балок должны быть соединены накладками. Столбы крепятся анкерами к балкам каждого перекрытия. Связи и анкеры зачищаются от ржавления покрытием гудроном или слоем густого цементного теста.

Мауэрлат укладывается на подкладках простенкам для разгрузки оконных перемычек, выполненных из камня, и используется как прогон под стропила.

Стены с наружной стороны обычно не штукатурятся. Для предотвращения продуваемости вертикальные швы кладки перекрываются перевязкой.

Ниже приводятся некоторые данные о ракушечнике.

Туф имеет красивую окраску, малую тепло- и звукопроводность, малый объемный вес, достаточную прочность, хорошую гвоздимость. Легко поддается обработке — колется, пилится.

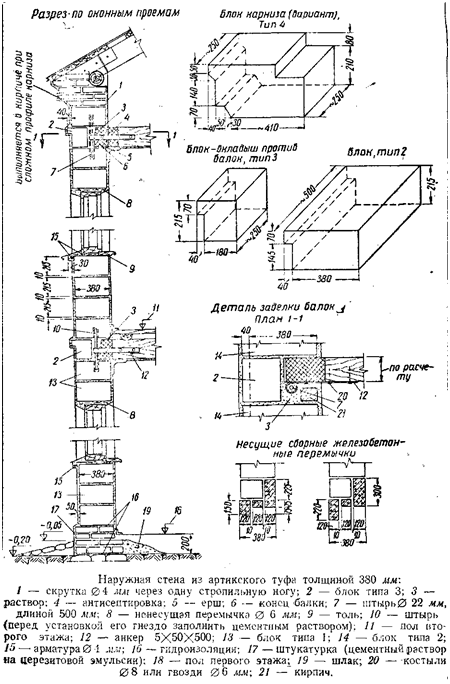

Толщина стен из артиксного туфа и ракушечника для центральных районов СССР — 38 см (при температуре —20°), для южных— 25 см.

В соответствии с этим обычно применяемые размеры камней —38X21,5; 38X44 и 25X21,5, 25X44 см, длина камня — по назначению. Максимальный вес камня, как правило, 45—50 кг.

Объемный вес туфового камня не более 1200 кг/м3. Коэффициент теплопроводности самого камня — X—0,3—0,4.

Коэффициенты теплопроводности кладки при холодной штукатурке на внутренней поверхности — а=0,4; на наружной — Х=0,5.

Предел прочности туфового камня: при изгибе — не менее 8 кг/см2, сжатии — не менее 60 и 80 кг/см2.

Недостатками стен из туфа, ракушечника и подобных пород являются большое водологлощение и продуваемость. Чтобы уменьшить продуваемость стены, кладку ее нужно вести таким образом, чтобы образующие камень слои располагались параллельно плоскости стены.

В центральных районах с этой же целью, а также с целью достижения меньшего увлажнения от атмосферных осадков кладку из туфа или ракушечника целесообразно штукатурить с наружной стороны.

Объемный вес камня-ракушечника средний— 1300 кг/м3, максимальный — 1-600 кг/м3.

Коэффициент теплопроводности ракушечника — =0,3, при штукатурке на внутренней поверхности —X =0,4, на наружной — Х=0,5.

Камни ракушечника с содержанием глинистых прослоек более 5% не подлежат применению.

Стены системы «Мидисовая»

Такая кладка выполняется из грубо обработанного естественного камня и дает возможность широко использовать каменный бой, а также не требует высококвалифицированной рабочей силы для забутки.

Производство работ по кладке просто: ведется кладка обеих ограждающих стенок с приколом камня на месте, затем пространство между стенками забучивается и заливается раствором.

Для повышения жесткости каждый третий рад укладывается тычками. В одноэтажных зданиях тычковых рядов можно не делать.

Простенки при большой высоте укрепляются скобами в швах. Заделка балок осуществляется при помощи анкеров и утепления концов.

Перемычки выполняются или„из металла, или из железобетона. Кладка ведется на цементных и известковых растворах. Последние берутся марки не ниже «15».
