Данная курсовая работа дает представление об основах проектирования железобетонных конструкций зданий, возводимых в сейсмических районах. В ходе выполнения курсовой работы, студент самостоятельно приобретает навыки определения сейсмических нагрузок на здания и сооружения с последующей оценкой сейсмостойкости, подбора материала, компонки сечения.

Представленная пояснительная записка к курсовой работе на тему:

"Одноэтажное каркасное производственное здание" имеет в объеме 16 листов. В ней представлены расчеты сейсмостойкости конструктивного решения несущих конструкций проектируемого.

Пояснительная записка иллюстрирована необходимыми пояснениями и рисунками, а также схемами ко всем расчетам. В ней также отражены антисейсмические мероприятия.

К пояснительной записке прилагается графическая часть - 1 лист формата А1.

Содержание

Введение

1. Компоновка конструктивного решения здания

2. Определение сейсмичности строительной площадки и сбор нагрузок

2.1 Определение сейсмичности строительной площадки

2.2 Сбор нагрузок

3. Определение периода собственных колебаний и форм колебаний

4. Усилия в сечениях элементов рамы от сейсмической нагрузки

5. Проверка прочности колонн с учетом сейсмических нагрузок

5.1 Подбор площади сечения арматуры колонн

5.2 Проверка прочности сечений, наклонных к продольной оси колонн

6. Проверка общей устойчивости здания

7. Антисейсмические мероприятия

Список литературы

Введение

В районах подверженных сейсмическим воздействиям силой 7 и более баллов, возникла необходимость возведения зданий и сооружений, способных выдерживать сейсмические воздействия.

При разработке проектов зданий и сооружений выбор конструктивных решений производят исходя из технико-экономической целесообразности их применения в конкретных условиях строительства с учетом максимального снижения материалоемкости, трудоемкости и стоимости строительства, достигаемых за счет внедрения эффективных строительных материалов и конструкций, снижения массы конструкций и т.п. Принятые конструктивные схемы должны обеспечивать необходимую прочность, устойчивость; элементы сборных конструкций должны отвечать условиям механизированного изготовления на специальных предприятиях.

При проектировании гражданских зданий необходимо стремиться к наиболее простой форме в плане и избегать перепадов высот. При проектировании часто выбирают объемно-планировочные и конструктивные решения, так как они обеспечивают максимальную унификацию и сокращение числа типоразмеров и марок конструкций.

Увеличение объема капитального строительства при одновременном расширении области применения бетона и железобетона требует всемерного облегчения конструкций и, следовательно, постоянного совершенствования методов их расчета и конструирования

1. Компоновка конструктивного решения здания

Одноэтажное здание из сборного железобетона.

По рекомендациям п.1.2 [10] приняты: симметричная конструктивная схема (см. рис.1.1) с равномерным распределением жесткостей конструкций и масс; конструкции из легкого бетона на пористых заполнителях, обеспечивающие наименьшие значения сейсмических сил; условия работы конструкций с целесообразным перераспределением усилий вследствие использования неупругих деформаций бетона и арматуры при сохранении общей устойчивости здания.

Под колонны проектируем отдельные фундаменты стаканного типа

Размеры здания в плане 9x24м

Сетка колонн 6х9м

Высота этажа - 4500мм

Рассчитываемой несущей конструкцией является сборные железобетонные конструкции рамы

Колонны - сечение 500х500мм

В качестве ригеля принимаем сегментную безраскосную ферму пролетом 9м, плиты - ребристые 3x6м

Высота от отметки 0.000 м до низа стропильной конструкции - 5.0 м.

Покрытие совмещенное по сборным ребристым плитам 3 x 6 м.

Кровля - плоско-совмещенная с покрытием рубероидным ковром.

Ограждающие конструкции - стеновые панели из легкого бетона

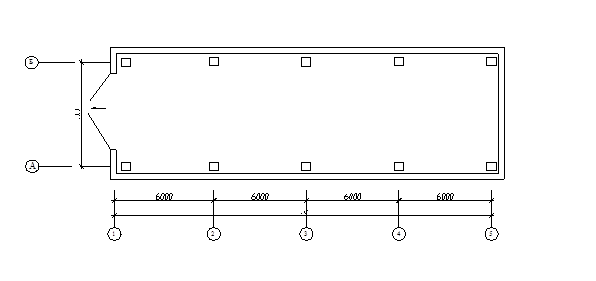

Рисунок 1.1 - План здания

Рисунок 1.2 - Разрез здания

2. Определение сейсмичности строительной площадки и сбор нагрузок

2.1 Определение сейсмичности строительной площадки

Согласно СНиП II-7-81* (Строительство в сейсмических районах) в разделе Общее сейсмическое районирование территории Российской Федерации ОСР-97” (Список населенных пунктов) по карте ОСР-97-В-5% сейсмичность района г. Красножар составляет 9 баллов (Карта В - массовое строительство. Решение о выборе карты при проектировании конкретного объекта принимается заказчиком по представлению генерального проектировщика, за исключением случаев, оговоренных в других нормативных документах).

Определение сейсмичности площадки строительства производим на основании сейсмического микрорайонирования для II категории грунта по сейсмическим свойствам, грунтами которой являются: скальные грунты выветрелые и сильновыветрелые, в том числе вечномерзлые, кроме отнесенных к I категории; крупнообломочные грунты, за исключением отнесенных к I категории; пески гравелистые, крупные и средней крупности плотные и средней плотности маловлажные и влажные; пески мелкие и пылеватые плотные и средней плотности маловлажные; глинистые грунты с показателем консистенции IL 0,5 при коэффициенте пористости е < 0,9 для глин и суглинков и е < 0,7 - для супесей; вечномерзлые нескальные грунты пластичномерзлые или сыпучемерзлые, а также твердомерзлые при температуре выше минус 2 °С при строительстве и эксплуатации по принципу I

Сейсмичность площадки строительства при наличии грунтов II категории равна сейсмичности района и составляет 9 баллов.

Согласно выше перечисленному значения коэффициента динамичности bi в зависимости от расчетного периода собственных колебаний Тi здания или сооружения по i-му тону при определении сейсмических нагрузок следует принимать по формулам (1) .

2.2 Сбор нагрузок

Сбор нагрузок производим на 1 м2 покрытия здания и перекрытия.

Вес фермы учитывается при определении ярусной нагрузки на стр.9.

Конструктивное решение пола принимаем одинаковым для всех этажей.

Сбор нагрузок производим в табличной форме и представлен в таблице 2.1

Таблица 2.1 Нагрузка на 1м2 покрытия

Вид нагрузки

Нормативная нагрузка, Н/м2

Коэффициент надёжности по нагрузке

Расчётная нагрузка, Н/м2

Постоянная:



Собственный вес ребристой плиты 3x6 м

2000

1,1

2200

Пароизоляция 1 слой пергамина

50

1,3

65

Утеплитель - керамзитобетон δ=80мм (ρ=800кг/м3)

640

1,3

832

Цементно-песчаная стяжка δ=20мм

300

1,3

390

4 слоя рубероида на мастике

200

1,3

260

слой гравия δ=10мм

300

1,3

390

Итого

3490



4137

Временная



Снеговая

630



900
