Переставную опалубку используют чаще, оборачиваемость ее высокая, высота яруса бетонирования обычно равна половине высоты этажа и даже целому этажу. Установка встроенных конструкций также затруднена, их опускают в забетонированное ядро и далее заводят в оставленные гнезда. Перепад между верхом забетонированной шахты и уровнем монтажа встроенных конструкций составляет 4 .5 этажей. Применение переставной опалубки для возведения ядер жесткости обычно ограничивается зданиями высотой до 16 этажей включительно.

При любой принятой технологии возведение ядра жесткости должно опережать подъем плит (рис.1). Прочность бетона в месте их опирания должна составлять не менее 70% проектной.

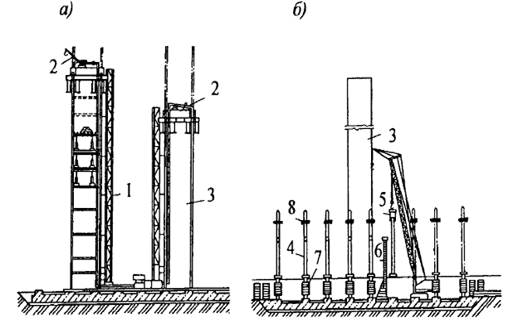

Описание: Бетонирование ядра жесткости и монтаж колонн первого яруса

Рис.1. Бетонирование ядра жесткости и монтаж колонн первого яруса: а —возведение ядра жесткости; б—монтаж колонн; 1 — грузопассажирский подъемник; 2 — опалубка ядра жесткости; 3 — ядро жесткости; 4 — колонна первого яруса; 5 — строповка колонны; 6 — монтажные подмости; 7 — комплект воротников на колонне; 8 — домкраты для подъема плит

Предпочтительно применение смешанной опалубки — объемно-блочной с внутренней стороны ядра и крупнощитовой — с наружной. Отставание в установке сборных элементов в ядре жесткости при этом варианте бетонирования составит не более 2 .3 этажей.

3. Расстановка на объекте башенных кранов и путей под них

Башенный кран – поворотный кран со стрелой, закрепленной в верхней части вертикально расположенной башни. Существует множество типов башенных кранов. Они нашли широкое применение при строительстве зданий и сооружений в производстве погрузочно-разгрузочных работ. Башенный кран состоит из следующих основных узлов: башня, ходовая рама с колесами, опорно-поворотное устройство, поворотная платформа с грузовой и стреловой лебедкой, с противовесом; механизм поворота и электрооборудования, механизм подъема груза, механизм для изменения вылета, механизм передвижения крана и т.д.

Все башенные краны имеют башню, что подразумевается уже самим их названием, и стрелу; эти башни и стрелы бывают самыми разнообразными. Башня крана — как бы его остов, который служит для поддержания стрелы на определенной высоте, а также для передачи нагрузок со стрелы на ходовую раму и крановые пути. Башню изготовляют из металлических уголков или труб, иногда бывают башни, выполненные в виде сплошной трубы. В вертикальном положении башни крепятся на портал или шарнирно с помощью подкосов.

Применяемые для оснастки башенных кранов стальные канаты должны обладать прочностью, долговечностью, не сплющиваться и не раскручиваться во время работы. В обязанности машиниста башенного крана входит постоянный контроль за состоянием канатов и браковка их при увеличенном числе обрывов проволок, приходящихся на один шаг сивки. Для определения шага свивки на поверхность одной пряди (в месте наибольшего числа обрывов проволок) наносят метку, от которой отсчитывают по длине каната число прядей по сечению каната (обычно равно 6), на следующей пряди (седьмой по счету) наносят вторую метку. Расстояние между метками равно шагу свивки. Стальной канат подлежит браковке, если: число обрывов проволоки, приходящееся на один шаг свивки, превышает значения, установленные нормами (10% общего числа проволок); оборвана одна из прядей; в результате защемления или удара на нем образовались смятые участки.

Безопасность работы крана во многом зависит от правильной заделки каната. К металлоконструкциям крана, блокам полиспаста, на барабанах лебедок, на крюках стальные канаты крепят различными петлями, узлами, муфтами, клиновыми зажимами. Петля на конце каната выполняется заплеткой свободного конца с применением коуша-кольца с полукруглой канавкой по наружному диаметру, предотвращающего расплющивание каната при перегибе и перетирание стальных проволок. Сращивать канаты, предназначенные для работы на башенном кране, строго запрещено. Канат соединяет подъемный механизм с грузом через специальные приспособления - блоки, полиспасты, барабаны. Блоки служат для подъема и опускания груза, для изменения направления движения канатов. Это простейшее устройство - обычное колесо, обод которого имеет желоб для размещения каната. Применение блока не дает особого выигрыша в силе, так как подвешенный к канату груз для уравновешивания требует приложения усилий, равных весу груза, к другому концу каната, перекинутому через блок. Блоки делятся на подвижные и неподвижные. Последние нужны для изменения направления движения канатов. Что же касается подвижных блоков, то они, вращаясь вокруг собственной оси, перемещаются одновременно с грузом.

Крановые пути, служащие для перемещения башенного крана вдоль строящегося здания и передачи нагрузки от крана на грунт, устраивают следующим образом. На ровное земляное полотно, выполненное по установленным правилам (с водоотводом, небольшим поперечным уклоном в сторону здания, тщательно утрамбованное), укладывают хорошо утрамбованный балластней слой из щебня или гравия, а на него — шпалы и рельсы.

В качестве балластного слоя применяют также песок, гранулированный металлургический шлак. Шпалы для устройства подкрановых путей применяют деревянные и железобетонные. Деревянные шпалы пропитывают антисептиком, предохраняющим дерево от гниения. Рельсы укладывают на плоских подкладках и крепят к шпалам с помощью шурупов, костылей и болтов. Стыкуют рельсы между собой по длине, используя стандартные накладки. Стыки располагают между шпалами. Параллельные рельсы связывают металлическими стяжками. Применение инвентарных крановых путей, изготовленных из типовых, заранее смонтированных звеньев, значительно облегчает и ускоряет работы по укладке крановых путей.

В настоящее время разработан ряд прогрессивных конструкций инвентарных крановых путей, представляющих собой сборные секции длиной по 6,25 м. Крановые пути из металлических шпалорам представляют собой конструкцию коробчатого сечения, выполненную из углового и листового металла или из швеллеров, сваренных менаду собой. Крановые пути из железобетонных шпалорам имеют разную конструкцию: в одном случае шпалы по торцам связаны стержнем, а в другом — железобетонными вкладышами. На каждом рельсе с обоих концов кранового пути устанавливают инвентарные тупиковые упоры.

За состоянием крановых путей на протяжении всего периода их эксплуатации постоянно наблюдают. Регулярно проверяют состояние рельсов, и особенно износ головок, рельсовых скреплений, шпал, балласта, тупиковых упоров, а также размер колеи, расположение рельсов в вертикальной плоскости, параллельность рельсов в горизонтальном направлении. Зимой особенно следят за своевременным очищением полотна кранового пути от снега и наледи.

Какими бы разными ни были грузозахватные приспособления, которыми оснащаются башенные краны — стропы и траверсы, захваты, канаты и цепи — все они должны соответствовать габаритам и весу поднимаемого груза, иметь такую конструкцию, которая обеспечивала бы удобство захвата и расстроповки груза, минимальный собственный вес при максимальной грузоподъемности, обеспечивать устойчивое положение при подъеме и установке груза, его сохранность и полную безопасность при работе.
