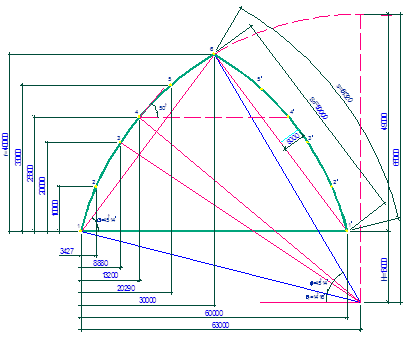

Рис. 1 Геометрическая схема конструкции

Табл.1 Основные исходные данные

Геометрическая схема арки

Стрела подъема арки f=(2/3)l=2∙60/3=40 м;

Длина хорды полуарки

Стрела подъема полуарки fo= 5 м > so/15= 4,33 м;

Радиус оси полуарки ;

Центральный угол φ ; φ= 45о14’.

Длина дуги полуарки

По рис.1

tgα=40/30=1,33; α=53о7’;

φo= 90о- α – φ/2 = 90о - 53о7’ - 22о37’ = 14о16’;

l1/2=R cos φo= 63,0 м

H1=R sin φo= 16,0 м

Компоновка плиты

Плиты покрытия укладываются непосредственно по несущим конструкциям, длина плиты равна шагу несущих конструкций – 3,0 м.

Ширина плиты принимается – 1,5 м.

Фанера на смоляном фенолформальдегидном клее по ГОСТ 3916 марки ФСФ. Листы берем размерами 1500х1500, стыкуя их по длине панели. Обшивки проектируем наименьшей допустимой толщины: верхнюю из семислойной фанеры толщиной 9 мм, нижнюю из пятислойной толщиной 6 мм

Стыки обшивок выполняем впритык с накладками.

Высота плиты h

Каркас плит состоит из продольных и поперечных ребер.

Ребра принимаем из ели 2-го сорта.

По сортаменту принимаем доски 50х150 мм.

После острожки кромок размеры ребер 50х144 мм.

Шаг продольных ребер конструктивно назначаем 48 см.

Учитывая размеры стандартных асбестоцементных листов ставим в плите два поперечных ребра.

На внутреннюю обшивку, изнутри, нанести окрасочную пароизоляцию из битумно-резиновой мастики.

Вентиляция в плитах осуществляется вдоль и поперек плит через вентиляционные отверстия в ребрах.

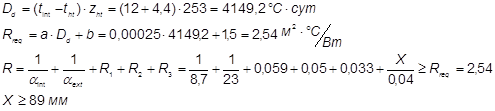

Теплотехнический расчет плиты

Место строительства: г. Архангельск

Температура наиболее холодной пятидневки с обеспеченностью 0,92:

text=-31°С;

Средняя температура наружного воздуха отопительного периода:

tht=-4,4°С;

Продолжительность отопительного периода со среднесуточной темпера-турой ≤8°С: zht=253 суток;

Расчетная средняя температура внутреннего воздуха: tint=+12°С;

Зона влажности: 1 (влажная);

Влажностный режим помещений: нормальный (75%);

Условия эксплуатации: Б (нормальный);

Табл. 2 Расчетные формулы, а также значения величин и коэффициентов приняты по СНиП 23-02-2003 Тепловая защита зданий [2].

Принимаем толщину утеплителя согласно ГОСТ 20916 - 100 мм.

Сбор нагрузок на плиту (кН/м2)

Табл. 3 Сбор нагрузок выполняем в табличной форме в соответствии со СНиП 2.01.07-85* Нагрузки и воздействия [1]:
