Проект строительства двухэтажного одноквартирного 4-х комнатного жилого дома
Рефераты >> Строительство >> Проект строительства двухэтажного одноквартирного 4-х комнатного жилого дома

Содержание

1. Генеральный план участка

1.1 Решение вопроса охраны окружающей среды

1.2 Элементы благоустройства и озеленения

1.3 Технико-экономические показатели генплана

1.4 Вертикальная планировка участка

2. Объемно-планировочное решение

2.1 Конструкция здания в плане и основные размеры

2.2 Принятая конструктивная схема здания

2.3 Строительные параметры

2.4 Экспликация помещений

2.5 Технико-экономические показатели здания

3. Расчетная часть

3.1 Теплотехнический расчет вертикальной ограждающей конструкции

4. Характеристика основных конструктивных элементов

4.1 Фундаменты

4.2Стены. Вопросы гидроизоляции

4.3 Плиты перекрытия

4.4 Конструкция крыши (кровли) и водоотвод

4.5 Полы, перегородки

4.6 Двери

4.7 Окна

4.8 Лестницы

4.9 Прочие конструкции

4.10 Внутренняя отделка помещений. Отделка фасадов

5. Санитарно-техническое и инженерное оборудование здания

5.1 Отопление

5.2 Вентиляция

5.3 Водоснабжение

5.4 Канализация фекальная и ливневая

5.5 Электроосвещение

5.6 Слаботочные устройства

Литература

1. Генеральный план участка

Двухэтажный одноквартирный 4-х комнатный жилой дом расположен в городе Луганске, площадь участка 0,01 га. На данном участке располагаются: двухэтажный одноквартирный 4-х комнатный жилой дом, гараж, хозяйственный блок, летний душ, беседка, компостная яма.

Повторяемость направлений ветров г. Луганска (СНиП 2.01.01-82)

январь

июль

с

св

в

юв

ю

юз

з

сз

с

св

в

юв

ю

юз

з

сз

5

10

27

15

5

12

11

9

10

13

13

7

4

11

23

19

1.1 Решение вопроса охраны окружающей среды

На проектируемом участке предусмотрен компост.

1.2 Элементы благоустройства и озеленения

На участке предусматривается посадка фруктовых деревьев, декоративные ограждения, кустарники.

1.3 Технико-экономические показатели генплана (см. лист 1)

1.4 Вертикальная планировка

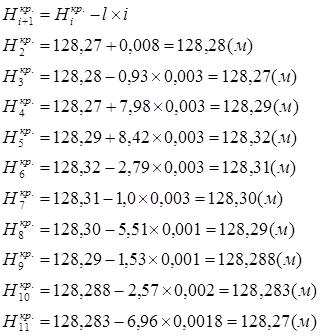

Определение среднепланировочной отметки.

Определение абсолютной отметки чистого пола

Определение рабочих (относительных) отметок углов здания.

2. Объемно-планировочное решение

2.1 Конструкция здания в плане и основные размеры

Проектируемый жилой дом представляет собой двухэтажное здание прямоугольной формы, с размерами в осях 1-4 и А-Д 9,9×8,4 м.

2.2 Принятая конструктивная схема здания

Здание с несущими стенами.

2.3 Строительные параметры.

Здание с размерами в осях 1-4 9,9 м, А-Д 8,4 м.

Высота этажа на отм. 0,000; +2,800 составляет 2,50 м.

Высота этажа на отм. -2,400 составляет 2,10 м.

Общая высота здания составляет 6,250 м.

2.4 Экспликация помещений (см. лист 1)

2.5 Технико-экономические показатели здания (см. лист 1)

3. Расчетная часть

3.1 Теплотехнический расчет вертикальной ограждающей конструкции

г. Луганск – I климатическая зона

tв = 20ºС

φв = 55%

tн = -22ºС

Теплоизолирующий слой (слой утеплителя) принимаем из минераловатных плит на базальтовой основе “FASROCK” фирмы “ROCKWOOL”

αв = 8,7 Вт/(м2·К), αн = 23 Вт/(м2·К);

Кирпичная кладка из силикатного кирпича на цементно-песчаном растворе – λ1 = λ3 = 0,7 Вт/(м·К);

Плиты из минеральной ваты плотностью ρ = 80 кг/м3 – λ2 = 0,039 Вт/(м·К);

Цементно-песчаный раствор – λ4 = 0,58 Вт/(м·К).

Порядок расчета:

1) Минимально допустимое сопротивление теплопередачи непрозрачной ограждающей конструкции = 2,8 м2·К/Вт.

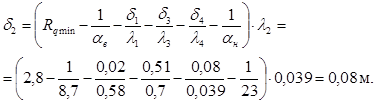

2) Толщина теплоизоляционного слоя:

С учетом унификации размеров материалов принимаем толщину утеплителя 80 мм. Тогда толщина стены составит 510 мм.

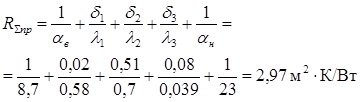

3) Приведенное сопротивление теплопередачи ограждающей конструкции составит:

4) Расчет конструкции на вероятность образования конденсата.

-Температура на внутренней поверхности ограждающей конструкции составит:

4. Характеристика основных конструктивных элементов

4.1 Фундаменты

Фундамент принят ленточный, монолитный железобетон

4.2 Стены

Стены кирпичные. Толщина кладки наружных стен принята 510 мм, толщина кладки внутренних стен 380 мм. Горизонтальная гидроизоляция устраивается на отметке -0,300 из двух слоев рубероида на битумной мастике по заранее выровненной поверхности фундаментов. Вертикальная гидроизоляция наружных стен подвала осуществляется путем двукратного покрытия горячим битумом.

Ведомость перемычек и спецификацию перемычек (см. лист 2).

4.3 Плиты перекрытия

Плиты перекрытия ж/б приняты по серии 1.141-1 в.61,63. Спецификацию элементов перекрытий (см. лист 2).

4.4 Конструкция крыши (кровли) и водоотвода
