2. Архитектурно - конструктивное решение

Конструктивный тип здания – бескаркасный.

Конструктивная схема – продольные несущие стены.

Пространственная жесткость обеспеченна устройством внутренних поперечных стен и стен лестничных клеток , связанных с продольными (наружными) стенами: междуэтажных перекрытий, связывающих стены между собой и расчленяющих их на отдельные ярусы по высоте.

2.1 Фундаменты

Грунты, принятые в основании имеют достаточную несущую способность.

=mt×Hh

Hp = Hb × 0,8=2,20×0,8= 1,78м

Где Hb- нормативная глубина промерзания грунтов в заданном районе строительства по СНиП 2.02.01-82

mt – коэффициент влияния теплового режима здания, определяется по таблице 2.(Без подвала, пол по лагам на грунте t=10˚)

mt=0.8

т.к. глубина промерзания грунтов – 1.78 м, принимаем с учетом конструктивных особенностей здания глубина заложения 2м

Конструктивный тип фундамента – ленточный.

Характер работы под нагрузкой:

фундаментные блоки - работают на сжатие

фундаментные плиты - на изгиб.

Фундаментные блоки наружных стен имеют марку - (ГОСТ 13.579-78*) ФБС 24.5.6 и ФБС 12.6.3

Фундаментные плиты наружных стен (ГОСТ 13.580-85) ФЛ 12.24

Фундаментные блоки внутренних стен имеют марку ФБС 24.4.6 и ФБС 12.4.3

Фундаментные плиты внутренних стен имеют марку (ГОСТ 13.580-85) ФБС 24.5.6

Блоки и плиты уложены на цементно-песчанный раствор с перевязкой швов 20мм. Гидроизоляция на отметке -0,200 из цементно-песчаного раствора

.

1 – грунт материковый, 2 – глина; 3 – песок; 4 – булыжник; 5 – отвод воды при помощи лотка; 6 –гравий или щебень; 7 – бетон; 8 – плиты бетонные.

Размер атмостки -0.8м

2.2 Стены. Перегородки

Материал - кирпич.

Толщина: наружных стен - 510мм

внутренних стен - 380мм

перегородок - 120мм

Марка кирпича М125

Система перевязки кирпичной кладки:

многорядная - наружные, цепная- внутренняя.

Перегородки.

Материал - кирпич.

Перегородки выполнены с перевязкой вертикальных швов на известковом растворе.

Чтобы обеспечить надежное и прочное соединение перегородки с наружными стенами, в местах ее примыкания в кладке оставляют пазы на всю высоту помещения и шириной на 20 мм больше перегородочной конструкции.

2.3 Перекрытия

Плиты перекрытий и покрытий - многопустотные,

серии 1.041.1-3, вып1, марка ПК 60. 15-8AΙVт

Плиты перекрытия выполнены из ж/б плит, уложенные на несущие стены по слою раствора.

Концы уложенных плит опирают на кирпичные стены, глубиной - 120мм.

Уложенные плиты ж/б перекрытий анкеруют стальными связями с наружными стенами между собой. Швы между плитами заделывают цементным раствором марки М100.

2.4 Лестницы

Серия Марка

Лестничные марши с полуплощадками - 2 шт. - (материал ж/б),

размеры ступеней: проступь - 300мм,

подступёнок - 150мм, - (междуэтажные).

Служебные лестницы - 3шт,(материал ж/б), по назначению - служебные.

Ограждения - железные, высота 0.8метров+ Деревянный поручень

2.5 Крыша. Кровля

Тип крыши - четырехскатная, чердачная

Материал - кровля из волнистых асбестоцементных листов 33.5,

Обрешетка из брусков 60 ×60 и 120×60 через350мм,

Наслонные стропила 60×130 через 1000мм.

Уклон i=0,3

Высота конька - 8800мм.

Несущей конструкцией скатной крыши являются наслонные стропила, которые крепятся между собой гвоздями с антикоррозийными шляпками 4×100.

Водоотвод - 4 водостока расположенных по углам кыши

2.6 Окна. Двери

Марки дверей: ДП 21.15(входные),ДП 21.10(межкомнатные)ГОСТ 30674-99

Марки окон: ОП 12.18 ; ОП 9.18 - ГОСТ 30674-99

пластиковые стекло- пакеты: двойные

-двустворчатые (с форточкой) ,-одностворчатые

имеют тройное остекление, тип открывания сбоку и сверху + режим проветривания(открывание на 20˚)

Заполнение дверного проёма - - монтажная пена.

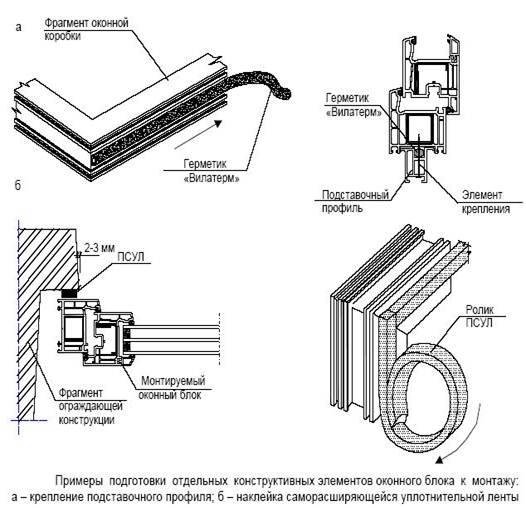

Заполнение оконного - монтажная пена, Герметик "Вилатерм"
