Проектирование двухэтажного жилого коттеджа
Рефераты >> Строительство >> Проектирование двухэтажного жилого коттеджа

Содержание

Изложение здания

1. Введение

2. Описание основных конструкций

2.1 Описание конструктивной системы здания

2.2 Фундамент

2.3 Крыша

2.4 Стены

2.5 Перекрытия

2.6 Окна

2.7 Двери

2.8 Лестницы

2.9 Полы

3. Описание внутренней отделки коттеджа

Заключение

Литература

Изложение здания

Здание – 2х этажное жилое.

1. Фундамент – ленточный сборный

2. Конструкция стены – глиняный кирпич, утеплитель, сайдинг.

3. Материал кровли – натуральная черепица

4. Крыша – двухскатная двухвальмовая

5. Конструкция перекрытия – железобетонные плиты перекрытия.

Город застройки – Москва.

1. Введение

Основным назначением архитектуры всегда являлось создание необходимой для существования человека жизненной среды, характер и комфортабельность, которой определялись уровни развития общества, его культурой, достижении науки и техники. Эта жизненная среда, называемая архитектурой, воплощается в зданиях, имеющих внутреннее пространство, комплексов зданий и сооружений, организующих наружное пространство – улицы, площади, города.

В современном понимании архитектура – это искусство проектировать и строить здания, сооружения и их комплексы. Она организует все жизненные процессы. По своему эмоциональному воздействию архитектура – одно из самых и древних искусств. Сила её художественных образов постоянно влияет на человека, ведь его жизнь проходит в окружении архитектуры. Вместе с тем, создание производственной архитектуры требует значительных затрат, общественного труда и времени. Поэтому в круг требований, предъявляемых в архитектуре наряду с функциональной целесообразностью, удобством и красотой входят требования технической целесообразности и экономичности. Кроме рациональной планировки помещений, соответствующим тем или иным функциональным процессам. Удобство всех зданий обеспечивается правильным распределением лестниц, лифтов, размещением оборудования и инженерных устройств (санитарные приборы, отопление, вентиляция). Таким образом, форма здания во многом определяется функциональной закономерностью, но вместе с тем она строиться по законам красоты.

2. Описание основных конструкций

2.1 Описание конструктивной системы здания

Основные конструктивные элементы зданий

Все конструктивные элементы здания можно разделить на несущие и ограждающие.

Назначение несущих конструкций здания - воспринимать все виды нагрузок и воздействий силового характера, возникающих в здании, и передавать их через фундаменты на грунт. Такими конструкциями являются, например, фундаменты, стены.

Назначение ограждающих конструкций здания — изолировать пространство здания от внешней среды, разделять пространство на отдельные помещения и защищать их от всех видов воздействий несилового характера.

В курсовом проекте здание бескаркасноес несущими стенами.

Бескаркасная система (с несущими стенами) представляет собой жесткую, устойчивую коробку из взаимосвязанных наружных и внутренних стен и перекрытий. Наружные и внутренние стены воспринимают нагрузки от междуэтажных перекрытий. Этот тип зданий, в свою очередь, подразделяется на здания с продольными несущими стенами (плиты перекрытий лежат поперек здания), с поперечными несущими стенами (плиты перекрытий лежат вдоль здания) и перекрестные с продольными и поперечными несущими стенами (плиты перекрытий с размерами в плане, равными размерам ячейки между четырьмя стенами, опираются по контуру).

Бескаркасная система зданий:

а - с продольным расположением несущих стен; б - с поперечным расположением несущих стен; в - перекрестная; 1 - наружные и внутренние несущие стены; 2 - плиты междуэтажных перекрытий; 3 – наружные самонесущие стены; 4 - торцовая несущая стена; 5 - продольные и поперечные несущие стены; 6 - плиты перекрытия, опертые по контуру.

Бескаркасная система является основной в массовом жилищном строительстве домов различной этажности.

2.2 Фундамент

Фундамент – это подземная или подводная часть сооружения, которая передает его грунтовому основанию, статическую нагрузку, создаваемую весом сооружения, и дополнительные статические нагрузки, создаваемые ветром, либо движением воды, людей, оборудования или транспорта. Правильно спроектированный фундамент передает все нагрузки грунту, таким образом, что исключается возможность недопустимой осадки и разрушения сооружения. Как правило, это достигается распределением нагрузки по достаточно большой площади, выемкой грунта до уровня крепких пород, залегающих на большой глубине, применением свай, погруженных в слой слабых пород до слоя более крепких или более укрепление поверхностного слоя слабого грунта. Если всю площадь опоры образует скальный грунт, то осадка будет ничтожно малой. Трудности возникают, когда сооружение требуется возвести на грунте с высокой сжимаемостью, особенно если она меняется.

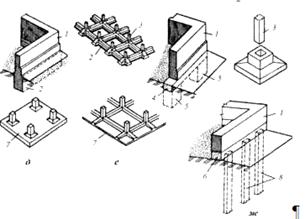

По конструкции фундаменты бывают:

· столбчатыми,

· ленточными (монолитными или сборными),

· плитными

· свайными.

проектирование бескаркасное здание фундамент

В курсовом проекте фундамент ленточный сборный.

Ленточные фундаменты устраивают под несущими стенами бескаркасных зданий. По способу устройства бывают монолитные и сборные.

Применение ленточных фундаментов (блочных и крупнопанельных) вызывает значительный объем земляных работ, из которых около 25% приходится выполнять вручную. Стены подполья и фундаменты требуют большого расхода бетона при недостаточном использовании его прочности. Продолжительность работ по устройству нулевого цикла 5-этажного дома при ленточных или столбчатых фундаментах составляет почти половину времени, затрачиваемого на монтаж коробки здания.

Ленточные фундаменты: а) – монолитный; б) – сборный сплошной; в) – сборный прерывистый; 1 – армированная лента; 2 – фундаментная стена; 3 - стена здания; 4 – фундаментная подушка; 5 – стеновой блок.

2.4 Стены

Стена — строительное сооружение, огораживающее что-либо или отделяющее некоторую часть территории, а также боковая поверхность этого сооружения.

Стена здания — несущий и (или) ограждающий элемент здания. Конструктивно наружные стены могут быть однослойной или слоистой конструкции. Важной частью конструкции стен являются температурно-усадочные швы.

По условиям работы:

Несущая — Воспринимает нагрузки от вышележащих перекрытий и конструкций;

Самонесущая — воспринимает свой вес (наружные стены в каркасных зданиях);

Ограждающая — ограждающие стены из лёгких материалов, защищающие от атмосферных осадков;
