1.Общая часть

1.1 Исходные данные для проектирования

Проект “спального корпуса” санатория “Меркурии” разработан для строительства в Омской области.

На основании задания на проектирование чертежи проекта и пояснительная записка выполнены в соответствии с действующими строительными нормами и правилами и государственными стандартами.

1.2 Климатические характеристики района строительства

Омская область относится к строительно-климатическому району I В.

Расчетная температура воздуха наиболее холодных суток -41ºС. Расчетная температура наиболее холодной пятидневки -37ºС.

Расчетная температура внутреннего воздуха +20ºС.

Относительная влажность внутреннего воздуха 55%.

Влажностный режим помещения - нормальный.

Преобладающее направление ветра ЮЗ.

Продолжительность отопительного периода 221 суток.

Средняя температура отопительного периода -8,4ºС.

Глубина сезонного промерзания грунта 2,20 м.

Нормативная снеговая нагрузка 70 кг/м².

Средняя скорость ветра 5 м/с.

Зона влажности района строительства – сухая.

1.3 Геологические данные площадки строительства

1 слой - почвенно-растительный, мощность 0,2-0,5 м

2 слой - суглинок твердый, мощностью 2,5-3,5 м

Коэффициент пористости - е=0,55

Удельный вес грунта - γ=18 кН/м³

Показатель текучести - IL=0,30

Модуль деформации - Е=17 МПа

Угол внутреннего трения грунта - φn=24º

Удельное сцепление грунта - Сn=0,015 МПа

3 слой – супесь твердая, мощностью 3,0-5,0 м

Коэффициент пористости - е=0,45

Удельный вес грунта - γ=19,3 кН/м³

Показатель текучести - IL=0,24

Модуль деформации - Е=16 МПа

Угол внутреннего трения грунта- φn=30º

Удельное сцепление грунта - Сn=0,021 МПа

Грунтовые воды скрыты на глубине 3,0м от поверхности земли. По отношению к бетону грунтовые воды агрессией не обладают. Тип режима грунтовых вод - террасовый, характер питания инфильтрационный, в связи, с чем уровень подземных вод подвержен сезонным колебаниям

1.4 Характеристики здания

Степень долговечности – III

Степень огнестойкости – II

Класс здания – III

Класс функциональной пожарной опасности – Ф 1.2

2. Генеральный план участка

Двухэтажный спальный корпус дома отдыха запроектирован на территории санатория “Меркурий”. Главный фасад здания обращен на березовую рощу. Проектируемый участок свободен от застройки.

Рельеф территории застройки ровный, спокойный; площадка для строительства спланирована с уклоном 5% для естественного стока атмосферных осадков.

Проектируемый спальный корпус расположен в сложившейся капитальной жилой застройке. Здание размещено с учетом розы ветров, инсоляции и противопожарных требований. Этажность проектируемого здания, конфигурация в плане, архитектурный образ не нарушают общего архитектурно-планировочного решения.

На участке запроектировано: площадка для автомобилей на 10 машин со стороны главного фасада. Покрытие проезда и площадок предусмотрено из щебня и песка по уплотненному грунту с верхним слоем из мелкозернистого асфальтобетона.

Площадка спального корпуса здания озеленена газонами, клумбами, деревьями, кустарника в виде живой изгороди.

Для защиты окружающей среды в проекте предусмотрены:

1. Защита почвы организованным отводом поверхностных вод.

2. Уменьшение пылеобразования применением твердых покрытий на проездах, площадках и устройствах газонов.

3. Объемно-планировочные решения

Размер здания в координационных осях 1-4 составляет 22,6м., а ширина в осях А-В составляет 11,1м.

Высота этажа составляет 2,8м. максимальная высота здания 10,3м.

Лестничные клетки располагается в осях 1-2,3-4 и А-Б, размеры лестничных клеток 2,4×2м.

Планировочная система – коридорно-рекреационная.

На первом этаже находятся следующие помещения:

Комната 1 (1-2,Б-В), комната 2 (2-3,Б-В) комната 3 (2-3,Б-В), комната 4 (2-3,Б-В), комната 5 (2-3,Б-В), комната 6 (2-3,Б-В), санузел (2-3,А-Б), комната 8 (2-3,А-Б), комната 9 (2-3А-Б), комната 10 (2-3 А-Б), санузел(2-3,А-Б), столовая (2-3 А-Б).

На втором этаже находятся следующие помещения:

Кино зал (1-3,Б-В), комната 15 (2-3,Б-В), комната 16 (2-3,Б-В), комната17 (2-3,Б-В), комната 18 (2-3,Б-В), комната 19 (2-,А-Б), комната 20 (2-3,А-Б), комната 20 (2-3,А-Б), подсобная(2-3,А-Б), Спорт зал (2-3,А-Б), санузел (2-4,Б-В). Каждое помещение в здание основное по функциональному назначению имеет оконный проем, площадь которого соответствует требованиям СНиП, оконный проем служит для освещения в здании естественным светом.

3.1 Технико-экономические показатели по зданию

Таблица №1. Т.Э.П. по зданию

1. Fз=22,60∙11,10=250,86 (м²)

2. Vстр=250,86∙6,9=1730,93 (м³)

3. Fобщ =2∙(22,60∙11,10)=501,72 (м²)

4. Fпол=(12,42*3)+14,26+(10,53*5)+(12,42*3)+(14,26*2)+(10,53*6)+14,26+(16,56*2)+38,42=318,93 (м²)

5. Fнорм=318,93-16,56-16,56 -14,26=271,55 (м²)

6. K1=318,93/501,72=0,64

7. K2=1730,93/501,72=3,45

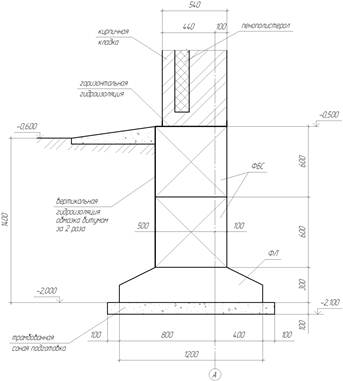

Сечение фундамента

4. Конструктивное решение

4.1 Конструктивная схема и конструктивные элементы здания

Конструктивная система проектируемого здания с продольными несущими стенами. Плиты перекрытия, опираясь на них, образуют жесткий пространственный каркас. Дополнительную пространственную жесткость зданию предают стены лестничной клетки.

ФУНДАМЕНТЫ ленточные сборные из железобетонных плит по ГОСТ 13580-68 и бетонных блоков по ГОСТ 13579-78

СТЕНЫ НАРУЖНЫЕ из обыкновенного глиняного кирпича ГОСТ 530-95 с эффектным утеплителем на гибких связях; Утеплитель – пенополистирол λ = 40 кг/м³
