1. Сбор нагрузок
2. Расчёт и конструирование монолитного ребристого перекрытия
2.1 Расчёт монолитной железобетонной плиты перекрытия
2.2 Расчёт и конструирования второстепенной балки
3. Расчёт и конструирование монолитной железобетонной колоны
4. Расчёт и конструирование фундамента
1.Сбор нагрузок
Таблица 1
Нагрузка от веса конструкции совмещённой кровли на 1 м2
|
Вид нагрузки |
Характер. значение нагрузки на кН/м2 |
Коэф. Надёжности по нагрузке, ϒfm |
Предельно расчётное значение нагрузки, кН/м2 |
|
1. Рулонная кровля , 3слоя рубероида на битумной мастике |
0,15 |
1,2 |
0,18 |
|
2.Цементно-песчаный раствор δ=30 мм, γ=18кН/м3 |
0,54 |
1,3 |
0,702 |
|
3.Утеплитель из пенобетона δ=20 мм, γ=5кН/м3 |
1 |
1,2 |
1,2 |
|
4.Пароизоляция 1 слой рубероида |
0,05 |
1,2 |
0,06 |
|
5. Ж/б плита δ=70 мм, γ=25кН/м3 |
1,75 |
1,1 |
1,925 |
|
Суммарная постоянная нагрузка |
gn=3,49 |
- |
g=4,07 |
|
6.Снеговая нагрузка |
Pn=0,88 |
1,14 |
p=1 |
|
Итого |
рn+ gn=4.37 |
- |
p+g=5,07 |
Таблица 2
Нагрузка от веса конструкции перекрытия на 1 м2
|
Вид нагрузки |
Характер. значение нагрузки на кН/м2 |
Коэф. Надёжности по нагрузке, ϒfm |
Предельно расчётное значение нагрузки, кН/м2 |
|
1.Керамическая плитка δ=10 мм, γ=19кН/м3 |
0,19 |
1,1 |
0,21 |
|
2.Цементо-песчаный раствор δ=20 мм, γ=18кН/м3 |
0,36 |
1,3 |
0,47 |
|
3.Звукоизоляция δ=30 мм, γ=18кН/м3 |
0,36 |
1,3 |
0,47 |
|
4.Ж/б плита δ=30 мм, γ=18кН/м3 |
1,75 |
1,1 |
1,925 |
|
Суммарная постоянная нагрузки |
gn=2,66 |
- |
g=3,08 |
|
5.Временная полезная нагрузка |
рn=4 |
1,2 |
р=4,8 |
|
Итого |
рn+ gn=6,66 |
- |
p+g=7,88 |
2.Расчёт и конструирование монолитного ребристого перекрытия
2.1Расчёт монолитной железобетонной плиты перекрытия
Определение расчётных пролётов
Для расчётов плиты условно выделим полосу шириной b= 100 см и рассмотрим её как многопролётную не разрезную балку. Опорами которой, является второстепенные балки. Для определения расчётных длин задаёмся размером второстепенной балки.
Высота h=(
)×Lвт. балк =
)×6000 = 500…333 мм
принимаем h =450 мм.
Ширина b=)×hвт.балк. = )×450 = 225… 150 мм
принимаем b= 180мм.
Плиты опёртые на стены на 120мм – это расстояние от края стены до конца заделки плиты.
Расчётные длины плиты:
Крайний расчёт пролёта плиты – это расстояние от грани второстепенной балки до 1/3 площади опирания .
Крайние L1=1800мм, L0.1= L1+
= 1800 +
=
мм;
средний расчётный пролёт плиты – это расстояние в свету между гранями второстепенных балок.
среднее L2= L0.2 -2×
= 2000-2×
= 1820 мм.

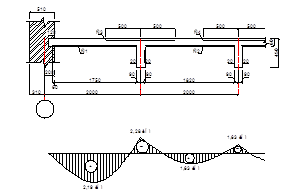

На рис. 1 изображена расчётная разбивка плиты перекрытия.
Рис. 1 Геометрические размеры и эпюра изгибающих моментов плиты
Вычисление расчётных усилий
Определяем изгибающий моменты в наиболее опасных сечениях плиты.
Момент в первом пролёте:
Момент в средних пролётах:
Момент на опоре С и В:
Mcsyp= -ML2= -1,63
Определение минимальной толщины плиты
Необходимой толщиной плиты задаёмся с экономических размышлений % армирования плиты в пределах
=0,5-0,8 % применяем =0,8% по maх пролётном момента. Mmax =ML,ex =2,19 кН/м при b=100 см.
