tн.х.5 = - 38 оС – температура наиболее холодной пятидневки

tо.п. = - 11,9 оС – температура отопительного периода

zо.п. =236 сут. – продолжительность отопительного периода

aв =8,7 Вт/м2 оС – коэф-т теплопередачи внутренней поверхности ограждающей конструкции

aн =23 - коэф-т теплопередачи наружной поверхности ограждающей конструкции

Все показания взяты из табл.1 (4)

7.1 Теплотехнический расчет стен и перекрытий

Разрез по стене.

Рассчитываем градус-сутки отопительного периода:

ГСОП= (tвн- tоп)*Zоп=(20-(-11,9))*236)=7528,4 ф.1а (5)

Требуемое термическое сопротивление ограждающей конструкции определяется интерполяцией (табл.1а* (5)): 6000 – 3,5 8000 – 4,2

ф.1(5)

Расчётное сопротивление ограждающей конструкции определяется:

(ф.2 (5))

т. к. RОРАСЧ= RОТР следовательно:

,

где х - толщина теплоизоляционного слоя

Данную ограждающую конструкцию можно применять. Общая толщина стены составляет 0,6м.

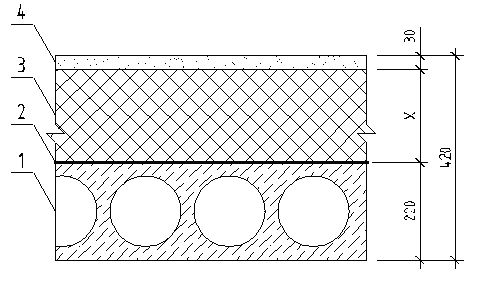

7.2 Теплотехнический расчет чердачного перекрытия

Рассчитываем градус-сутки отопительного периода:

ГСОП= (tвн- tоп)*Zоп=(20-(-11,9))*236)=7528,4 ф.1а (5)

Требуемое термическое сопротивление перекрытия конструкции определяется интерполяцией (табл.1а* (5)): 6000 – 2,8 8000 – 3,4

ф.1(5)

Расчётное сопротивление перекрытия конструкции определяется:

(ф.2 (5))

т. к. RОРАСЧ= RОТР следовательно:

,

где х - толщина теплоизоляционного слоя

Данную ограждающую конструкцию можно применять. Общая толщина стены составляет 0,42м.

8. Отделочные работы

В помещениях производится оштукатуривание стен цементно-песчаным раствором в пропорции 1:4. По поверхности после высыхания штукатурки наносится олифа за два раза. Теперь стена готова к нанесению шпаклевки. После первого раза шпаклевания поверхность затирается наждачной бумагой. Процесс повторяется.

Теперь стена готова к покраске. Красить будем водоэмульсионной краской. Основанием этой краски является вода. Она не имеет резкого запаха и не таксична. В смесь необходимо добавить, помимо имеющейся в ней, воды еще 15% от объема. Краска наносится равномерно по поверхности стены валиком. Труднодоступные места закрашиваются кисточкой (углы, круглые поверхности).

В санитарных помещениях (туалеты, ванная). Стены выкладываются плиткой. По желания заказчика цвет и текстуру можно подобрать.

На мансардном этаже потолки обшивают деревянной рейкой.

Отделку полов смотри выше.

9. Противопожарные меры безопасности

В здании предусмотрены конструктивные объемно-планировочные и инженерно-технические решения, обеспечивающие в случае пожара:

1. возможность эвакуации людей, независимо от их возраста и физического состояния, наружу на прилегающую к зданию территорию до наступления угрозы их жизни и здоровью вследствие воздействия опасных факторов пожара;

2. возможность спасения людей;

3.возможность доступа личного состава пожарных подразделений и подачи средств пожаротушения к очагу пожара, а так же проведения мероприятий по спасению людей и материальных ценностей;

4. нераспространение пожара на рядом расположенные здания, в том числе при обрушении горящего здания;

5. ограничение прямого и косвенного материального ущерба, включая содержимое здания и само здание, при экономически основном соотношении величины ущерба и расходов на противопожарные мероприятия, пожарную охрану и ее технического оснащения.

В процессе строительства обеспечено:

1. приоритетное выполнение противопожарных мероприятий, предусмотренным проектом, разработанным в соответствии с действующими нормами и утвержденными в установленном порядке;

2. соблюдение противопожарных правил, предусмотренных ППБ01 и охрана от пожара, строящегося и вспомогательных объектов, пожаробезопасное проведение строительных и монтажных работ;

3. наличие и исправное содержание средств борьбы с пожаром;

4. возможность безопасной эвакуации и спасения людей, а так же защиты материальных ценностей при пожаре в строящемся объекте и на строительной площадке;

В процессе эксплуатации:

1. обеспечено содержание здания и работоспособность средств его противопожарной защиты в соответствии с требованиями проектной и технической документации на них;

2. при проведении ремонтных работ предусмотреть недопущение применения конструкций и материалов, не отвечающих требованиям действующих норм;

3. не допущено изменение конструктивных объемно-планировочных и инженерно-технических решений без проекта, разработанный в соответствии с действительными нормами и утвержденyого в установленном порядке;

Конструктив здания имеет металлические конструкции (ригель). Для предотвращения потери несущей способности при воздействии высоких температур его помещают в магниево-асбестовый кожух толщиной 2 см. Такая преграда имеет огнестойкость 2 часа. Этого времени достаточно для тушения пожара.

Список литературы

1. СНиП 2.08.01-89 Жилые здания

2. Г.Н. Шибаева, «Одноквартирный жилой дом», А., 2000 г.

3. СНиП II-26-76. Кровли

4. СНиП 23-01-99 Строительная климатология, М., 1999г.

5. СНиП II-3-98 Строительная теплотехника, М., 1998г.

6. Халимов О.З., Г.Н. Шибаева, «Теплозащита и тепломониторинг ограждающих конструкций», А., 2001 г.

7.Г.Н. Шибаева, «Архитектурно-строительный чертеж», А., 2005 г.

8. Б.В. Будасов, « Строительное черчение», М.,2007
