Определяем сумму всех потерь и усилие обжатия:

Σσi – σ1+ σ2+ σ3+ σ4+ σ5+ σ6+ σ7+ σ8+ σ9=35+81,25+66,76+0+30+8,16+0+

+35+25,31=236,37 ≥ 100 (МПа);

,

4. Оценка трещиностойкости верхней зоны балки при отпуске арматуры

Исходные данные:

P1=285690,2 (H); Мснв=5360000 (Нсм);

W’red =60333,3 (см3); W’pl =90500 (см3); yн=70 (см);

H=126 (см); asp=8 (см); k=0,8; Rвр,ser=k Rв,ser =14,8 (МПа);

Rвtр,ser=k Rвt,ser =1,28 (МПа);

Ared =1673 (см2); Ired=3378662,2 (см4).

Для возможной корректировки жесткости конструкции и прогибов необходимо выполнить оценку трещиностойкости верхней зоны балки при отпуске арматуры. Условие возникновения верхних трещин оценивается по условию:

Где

,

- при неблагоприятном влиянии преднапряжения

При механическом способе натяжения

,

(см)

r’ – расстояние от центра тяжести приведенного сечения до ядровой точки, наиболее удаленной от растянутой зоны:

, (см)

где

;

-верхних трещин нет, l1=0

5. Оценка трещинообразования нижней зоны балки в стадии эксплуатации

Исходные данные:

P2=239613,3 (H); h=126 (см); yн =70 (см);

asp =8 (см); Ared 1673 (см2);

Ired =3378662,2 (см4); Wred =48266,6 (см3); Wpl =72400 (см3); As =2,26 (см2); Asp= 7,64 (см2); A’s =4,52 (см2);

Rв,ser =18,5 (МПа); Rвt,ser 1,6 (МПа); М н=41350000 (Нсм);

К трещиностойкости балки предъявляют требования 3-ей категории (п. 1.16 СНиПа). Расчет по образованию трещин производят на действие полных нормативных нагрузок. Расчет заключается в проверке условия:

- при благоприятном влиянии преднапряжения

- см. п. 4

еор - см. п. 4

41350000<31175984,2 – нижние трещины.

6. Определение раскрытия трещин в нижней зоне

Исходные данные:

b=8 (см); вf=20 (см); в’f =35 (см);

h0 =118 (см); hf =13 (см);

h’f =15 (см);

а=3 (см); аsp =8 (см); а’ =3 (см);

Esp =190000 (МПа);

Es =200000 (МПа);

E’s =200000 (МПа);

Asp =7,64 (см); As =2,26 (см);

A’s =4,52 (см);

Rв,ser =18,5 (МПа); P2 =239613,3 (H);

γsp1 = 0,9;

Выполняют расчеты по непродолжительному раскрытию трещин на действие полных нормативных нагрузок и по продолжительному раскрытию на действие постоянных и временных нормативных нагрузок (п. 4.14 СНиПа).

Расчет сводится к проверке условий трещиностойкости:

Здесь - приращение ширины раскрытия от действия кратковременных нагрузок;

- ширина продолжительного раскрытия трещин.

Предельно допустимые значения , , указаны в табл. 2 СНиПа.

Параметры , , и , рассчитывают по следующему алгоритму:

При определении принимают М=М н ; φе=1; ν=0,45.

При определении принимают М=Мдлн ; φе=1; ν=0,45.

При определении принимают М=Мдлн ; φе=1,6-15; ν=0,15.

;

;

;

;

;

;

;

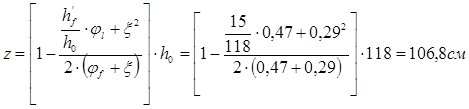

Плечо внутренней пары сил ф-ла (166,)[1]

Напряжения в растянутой арматуре ф-ла (147), [1]

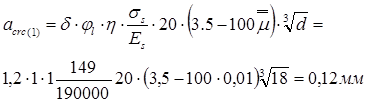

Вычисляем ширину раскрытия трещин: [1, п.4.14]

(ф. 144)

;

;

;

;

;

;

;

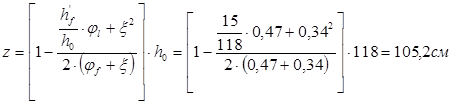

Плечо внутренней пары сил ф-ла (166,)[1]
