Введение

Общественные здания предназначены для временного пребывания людей в связи с осуществлением в них различных функциональных процессов (занятие умственным трудом, питание и др.). Общественные здания отличает также их внешний облик.

Проектируемое здание является общественным зданием и предназначено для использования его для обслуживания населения. Здание «Спальный корпус на 120 мест» имеет простую форму и подходящий архитектурный стиль, идеально подходящий под архитектуру города.

1. Архитектурно-конструктивная часть

1.1 Генеральный план

1.1.1 Форма и размеры участка генплана и застройка участка

Разрабатываемый участок генплана имеет форму прямоугольника с размерами 66.79*61.53 метров. На участке стройгенплана предусмотрено:гараж, проектируемое здание, пешеходные дорожки, озеленение, автомобильные дороги, хозяйственные постройк.

На участке стройгенплана соблюдены санитарные и противопожарные нормы в соответствии со СНиП II-2-80 «Противопожарные нормы проектируемых зданий и сооружений».

1.1.2 Ориентация участка по сторонам света, направление ветров

Участок генплана располагается в городе Бузулуке Оренбургской области. Пользуясь СНиП 2.01.01.-82 «Строительная климатология и геофизика» определяем данные (табл.1) для построения диаграммы розы ветров (рис. 1). Расположим здание так, чтобы направление господствующего ветра было направленно в угол здания.

Таблица 1 - Повторяемость направления ветра %

месяц

С

СВ

В

ЮВ

Ю

ЮЗ

З

СЗ

январь

7

7

8

31

20

12

7

8

июль

22

13

11

9

7

5

9

24

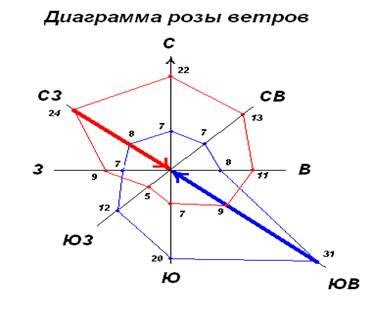

Рисунок 1

1.1.3 Рельеф участка, величина и направление участка, величина и направление уклона

Рельеф участка спокойный. В соответствии с заданием на дипломный проект, уклон рельефа направлен в сторону от горизонтали 120,5 к горизонтали 120.0.Угол уклона составляет 0.01%.

1.1.4 Благоустройство и озеленение застраиваемого участка

Благоустройство застраиваемого участка включает в себя комплекс мероприятий по созданию на участке генплана: подъездов, проходов, зеленых насаждений, фонтанов, хозяйственных площадок, проведению мероприятий по защите людей от городского шума, облагораживание территории.

Подъезды к проектируемому зданию приняты в качестве дороги с двусторонним движением шириной 6 метров с асфальтобетонным покрытием. Пешеходные дорожки выполняются асфальтобетона имеющих ширину 1 м.

Озеленение предусматривается вдоль дорог, пешеходных путей, вдоль проектируемого здания, а также на свободных участках. Ширина полос озеленения при однорядковой посадке деревьев 2.5 метра, для полос кустарников 1.2 м.

1.1.5 Технико-экономические показатели генерального плана

1. Площадь участка Sучаст. = a*b = 66.79*61.53 =0.41 га

2. Площадь застройки Sзастр. = ∑Sсоор= S пр.зд+ S сущ.зд.=320.88+82.16=403.04 (m2);

3. Площадь озеленения Sозел.= ∑Sозел.= Sгаз+Sдер+Sцв.= 2990.73(m2);

4. Процент застройки %застройки = Sзастр. / Sучаст = 403,04/4109*100= 9,8 (%);

5. Процент озеленения %озеленения = Sозел. / Sучаст. = 2990.73/4109=72 (%).

1.2 Объемно-планировочное решение

1.2.1 Конфигурация здания в плане, его параметры, число этажей и их высота. Экспликация помещений

Проектируемое здание «Двух этажный коттедж» имеет простую конфигурацию в плане, с размерами в осях «1»-«5» - 14400мм, «А»-«ж» - 18000 мм. Здание двухэтажное с высотой этажа 3.4 метра. Экспликация помещение приведена в табл.2. «Экспликация помещений».

Таблица 2 - Экспликация помещений

п/п

Наименование

Площадь, м2

1

Жилое помещение

289.52

2

Санузел

57.6

1.2.2 Конструктивная схема здания

Проектируемое бескаркасного типа с продольными несущими стенами с опиранием плит перекрытия по 2-м сторонам.

1.2.3 Наличие подвала, технического подполья

В проектируемом здании, подвал, техническое подполье не предусмотрены.

1.2.4 Описание эвакуации людей из здания

В проектируемом здании для осуществления безопасной эвакуации людей предусмотрено 2 наружных входа. Открывание внутренних дверей осуществляется по ходу движения людей из помещения. В здании разработан план безопасной эвакуации людей.

1.2.5 Технико-экономические показатели здания

Технико-экономические показатели здания представлены в виде таблицы (табл. 3) технико-экономические показатели здания.

Таблица 3 - Технико-экономические показатели здания

Наименование

Характеристика и методика определения

Единица измерения

Показатели

Площадь застройки

Произведение длинны здания на ширину по наружному обмеру выше цоколя.

м2

320,88

Строительный объем

Произведение площади застройки на высоту.

м3



Рабочая площадь

Сумма всех площадей имеющихся помещений.

м2

403,04

Строительный объем надземной части

Произведение площади застройки на высоту от уровня чистого пола

м3



Объемный коэффициент

Отношение объема надземной части к рабочей площади.



Общая площадь

Сумма рабочих помещений и площадей коридоров, тамбуров.

м2
