Проектирование одноэтажного здания с несущим деревянным каркасом
Рефераты >> Строительство >> Проектирование одноэтажного здания с несущим деревянным каркасом

Содержание

1. Конструктивная схема здания.

1.1. Деревянные фермы.

1.2. Выбор шага рам.

1.3. Связи.

2. Конструирование и расчет покрытия здания.

2.1. Конструкция покрытия.

2.2. Подбор сечения рабочего настила.

2.3. Подбор сечения стропильных ног.

2.4. Подбор сечения прогонов

2.5. Расчет гвоздевого забоя.

3. Расчет и конструирование элементов ферм.

3.1. Определение усилий в стержнях ферм.

3.2. Подбор сечений элементов ферм.

4. Расчет и конструирование узлов ферм.

4.1 Опорный узел на натяжных хомутах.

4.2 Промежуточный узел.

4.3 Коньковый узел.

4.4 Центральный узел нижнего пояса.

Список используемой литературы.

1. Конструктивная схема здания

Проектируется одноэтажное здание с несущим деревянным каркасом. Основу каркаса составляют последовательно расположенные рамы, образованные двумя колоннами и ригелем. В качестве ригеля используется полигональная деревянная ферма. Колонны жестко закреплены в фундаменте в плоскости рамы и шарнирно в плоскости стены.

Пространственная жесткость здания обеспечивается связями, объединяющими отдельные рамы.

1.1 Деревянные фермы

Рассмотрим полигональную деревянную ферму.

В фермах различают следующие элементы:

1 – Нижний пояс.

2 – Верхний пояс.

3 – Раскосы.

4 – Стойки.

Все элементы фермы в данном проекте выполнены из деревянного бруса, за исключением стоек, которые выполняются из стального кругляка.

Высота фермы определяется по пролету. Для полигональной фермы: hф =1/6Lф– 8-ти панельная ферма

В данном проекте пролет фермы Lф=19,2 метра,

поэтому высота фермы hф=1/6*19,2=3,2 метра

Точки пересечения элементов фермы – узлы. Выделяют несколько характерных узлов:

5 – Опорные.

6 – Коньковый.

7 - Центральный узел нижнего пояса.

Расстояние между соседними узлами нижнего пояса называется длиной панели(lп). В этом проекте рассмотрена равно панельная ферма.

1.2 Выбор шага рам

Шагом рам называется расстояние между двух рядом стоящих рам в плоскости стены. В зданиях такого типа он зависит от нагрузок на покрытие и обычно составляет 3.5 до 5 метров. Так как проектируемое здание будет с внутренним отоплением (т.е. покрытие будет утепленное), а снеговая нагрузка будет соответствовать 5-му снеговому району, зададим 15 по 4.5 м и крайние по 3.6 м. Высота здания, пролет фермы и ветровой район при назначении шага рам не учитываются.

1.3 Связи

Конструктивная схема каркаса одноэтажного деревянного здания с полигональной 8-ти панельной фермой и схема размещения связей представлены на рисунке:

1 – вертикальные связи между фермами. Размещаются так, чтобы ни одна ферма не осталась без вертикальных связей, что приводит к их расстановке через пролет между рамами, а при четном количестве пролетов приходится их устанавливать подряд в двух пролетах (например, у одного из торцов здания).

2 – связи в плоскости верхних поясов ферм. Устанавливаются в торцевых пролетах, но если длина здания превосходит 30 м, то они устанавливаются и в центральных пролетах, по возможности с равным шагом.

3 – связи в плоскости нижних поясов ферм. Эти связи расставляются так, чтобы на виде снизу они проецировались на связи в плоскости верхних поясов ферм.

Связи 1, 2 и 3 принято называть ветровыми, так как они, придавая пространственную жесткость конструкции, позволяют наряду с прочими элементами каркаса распределять ветровую нагрузку, действующую на торец здания между всеми рамами.

Кроме связей между фермами в каркасе здания выделяют связи между колоннами:

6 – горизонтальные связи между колоннами.

7 – связи в плоскости стены между колоннами. Они устанавливаются в крайних от торцов здания пролетах, а в зданиях, длинна которых превосходит 30 м, и в центральных пролетах.

На рисунке изображены также прогоны (4) и стропильные ноги (5) – это элементы покрытия, не входящие в структуру связей. Прогоны располагаются вдоль всего здания по узлам верхних поясов ферм. Стропильные ноги укладываются поперек прогонов в плоскости верхних поясов ферм с шагом от 0.8 до 1.2 м в зависимости от величины снеговой нагрузки. В этом курсовом проекте шаг стропильных ног принят равным 0,9 м.

2. Конструирование и расчет покрытия здания

2.1 Конструкция покрытия

1 – Прогон.

2 – Стропильные ноги.

3 – Рабочий настил.

4 – Пароизоляция.

5 –Утеплитель.

6 – 3 слоя рубероида.

2.2 Подбор сечения рабочего настила

Рабочий настил рассчитывается на прочность и прогиб. Выполняется из досок. Для обеспечения достаточной жесткости, каждая доска опирается как минимум на 3 опоры (имеется двухпролетная неразрезная балка).

Расчет рабочего настила по первой группе предельных состояний.

Первое сочетание нагрузок: постоянная (собственного веса) + временная (снеговая).

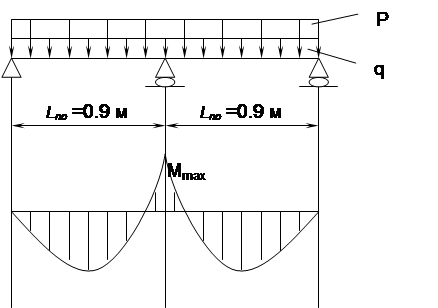

Расчетная схема:

Таблица 1. Нагрузки собственного веса.

№ п. п.

Наименование

gн, кгс/м3

g

g, кгс/м3

1

3-х слойный ковер рубероида на битумной мастике

10

1.1

11

2

Утеплитель ρ=100 кг/см3

7

1.2

8.4

3

Пароизоляция

3

1.1

3.3

4

Рабочий настил (t=25 мм)

12.5

1.1

13.8



Итого:

32.5



36.5

Обозначения в таблице:

gн – нормативная нагрузка собственного веса;

g - коэффициент надежности по нагрузке собственного веса;

g - расчетная нагрузка собственного веса.

Определим снеговые нагрузки. Снеговой район = 5 Þ P**= 320 кг/м2

Далее определяем погонные нагрузки q и P.

q = g * b = 36.5 кг/м - расчетная

qн= gн*b=32.5 кг/м - нормативная
