Задание на проектирование

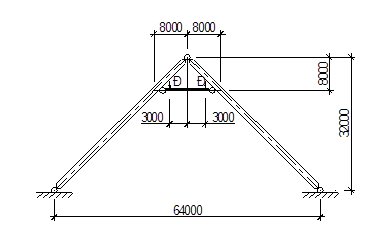

Рис. 1 Геометрическая схема конструкции

Табл.1 Задание

Компоновка плиты

Плиты покрытия укладываются непосредственно по несущим конструкциям, длина плиты равна шагу несущих конструкций – 4,5 м. Ширина плиты принимается равной ширине плоского асбестоцементного листа по ГОСТ 18124 – 1,5 м. Толщина листа – 10 мм. Асбестоцементные листы крепятся к деревянному каркасу шурупами диаметром 5 мм и длиной 50 мм через предварительно просверленные и раззенкованные отверстия.

Высота плиты h

Каркас плит состоит из продольных и поперечных ребер. Ребра принимаем из ели 2-го сорта. Толщину ребер принимаем 50мм. По сортаменту принимаем доски 50*175 мм. После острожки кромок размеры ребер 50*170 мм. Шаг продольных ребер конструктивно назначаем 50см. Поперечные ребра принимаются того же сечения, что и продольные и ставятся в местах стыков асбестоцементных листов. листы стыкуются на «ус». Учитывая размеры стандартных асбестоцементных листов ставим в плите два поперечных ребра. Пароизоляция – окрасочная по наружной стороне обшивки. Окраска производится эмалью ПФ-115 за 2 раза. Вентиляция в плитах осуществляется вдоль плит через вентиляционные отверстия в поперечных ребрах.

Теплотехнический расчет плиты

Место строительства: г. Березники

Температура наиболее холодной пятидневки с обеспеченностью 0,92:

text=-37°С;

Средняя температура наружного воздуха отопительного периода:

tht=-6,7°С;

Продолжительность отопительного периода со среднесуточной температурой ≤8°С: zht=245 суток;

Расчетная средняя температура внутреннего воздуха: tint=12°С;

Зона влажности: 3 (сухая);

Влажностный режим помещений: влажный (75%);

Условия эксплуатации: Б (нормальный);

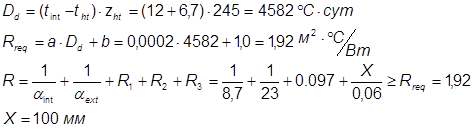

Расчетные формулы, а также значения величин и коэффициентов приняты по СНиП 23-02-2003 «Тепловая защита зданий».

Принимаем толщину утеплителя 100 мм.

Сбор нагрузок на плиту (кН/м2).

Сбор нагрузок выполняем в табличной форме:
