Фундамент принимается, как монолитная железобетонная плита.

Основанием для трехмерной модели принимаем упругое основание с коэффициентами упругого основания С1 и С2, которые вычисляем с помощью прикладной программы.

При заданных грунтах принимаем залегание фундаментной плиты на абсолютной отметке -29.000.

При действии на условный фундамент нагрузки равной -1034 кН, значение коэффициентов упругого основания составляет:

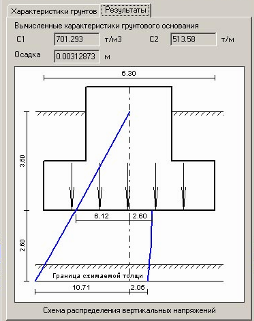

Рисунок 5.7 – Характеристики упругого основания

При действии на условный фундамент нагрузки равной -1964 кН, значение коэффициентов упругого основания составляет:

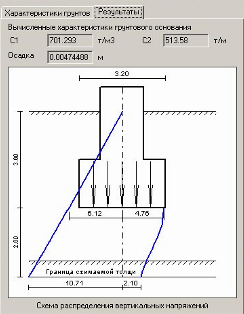

Рисунок 5.8 – Характеристики упругого основания

При действии на условный фундамент нагрузки равной -485 кН, значение коэффициентов упругого основания составляет:

Рисунок 5.9 – Характеристики упругого основания

Полученные значения упругого основания заносим в расчетную схему здания. Проведя расчет получаем значения необходимого армирования фундаментной плиты.

5.8 Результаты расчета фундаментной плиты

5.8.1 Деформация системы

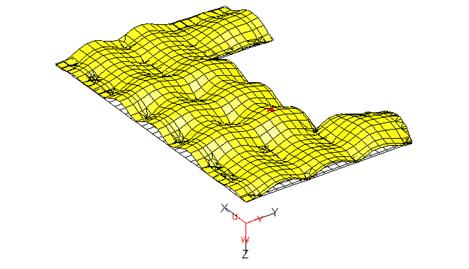

Рисунок 5.10 – Эпюра деформаций фундаментной плиты

Максимальные и минимальные деформации плиты перекрытия.

Max: Узел=3958, Ux=3.67671e‑006 Min: Узел=4029, Ux=-3.4787e‑006

Max: Узел=3266, Uz=2.36485e‑005 Min: Узел=3695, Uz=-0.000190548

Max: Узел=3805, Uy=2.78799e‑006 Min: Узел=3612, Uy=-3.12154e‑006

5.8.2 Армирование фундаментной плиты

Расчет арматуры проводился по прочности и трещиностойкости

Расчет арматуры проводился по расчетным сочетаниям усилий в соответствии со СHиП 2.01.07–85 «Hагрузки и воздействия» и СHиП II‑7–81 «Строительство в сейсмических районах»

Обозначения:

Ось «s» – совпадает с направлением оси «у».

Ось «r» – совпадает с направлением оси «x».

Asro – площадь армирования верхней зоны в направлении оси «х».

Asso – площадь армирования верхней зоны в направлении оси «у».

Asru – площадь армирования нижней зоны в направлении оси «х».

Assu – площадь армирования верхней зоны в направлении оси «у».

Характеристики материала:

Тип бетона – тяжелый

Класс бетона – B25

Класс арматуры – AIII

Коэф. условий работы бетона Gb = 0.90 Mkrb = 1.00

Коэф. условий работы арматуры Gs = 1.00 Mkrs = 1.00

Толщина защитного слоя (см):

сверху (по оси r) = 7.5 сверху (по оси s) = 5.5

снизу (по оси r) = 9.0 снизу (по оси s) = 7.0

Основная арматура:

Asro = 10,05 см2/м, Asso = 10,05 см2/м,

Asru = 10,05 см2/м, Assu = 10,05 см2/м

Параметры для расчета по второму предельному состоянию:

Категория трещиностойкости – 3

Условия эксплуатации конструкции:

на открытом воздухе, а также в грунте выше или ниже уровня грунтовых вод.

Максимальные диаметры арматуры

по оси r(x): для верхней – 22, для нижней – 22;

по оси s(y): для верхней – 22, для нижней – 22;

для поперечной: 10.

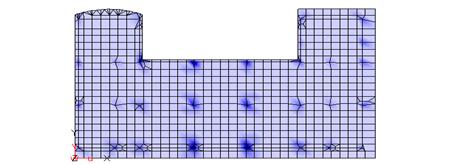

Рисунок 5.11 – Армирование нижней зоны в направлении оси Х

Min Asro = 0 cm2/m, Max Asro = 8.57541 cm2/m

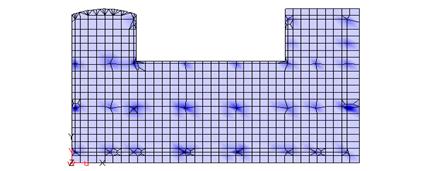

Рисунок 5.12 – Армирование нижней зоны в направлении оси У

Min Asso = 0 cm2/m, Max Asso = 8.16541 cm2/m

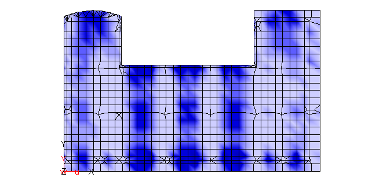

Рисунок 5.13 – Армирование верхней зоны в направлении оси Х

Min Asru = 0 cm2/m, Max Asru = 8.16541 cm2/m

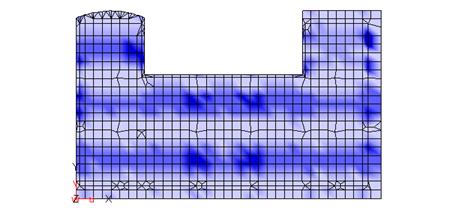

Рисунок 5.14 – Армирование верхней зоны в направлении оси У

Min Assu = 0 cm2/m, Max Assu = 8.57541 cm2/m

По результатам расчета была подобрана и законструирована арматура верхнего и нижнего слоя фундаментной плиты.

6. Технология строительного производства

6.1 Выбор кранов для монтажа каркаса

Выбор крана для устройства элементов каркаса здания производится с учётом требуемой высоты подъёма элементов конструкций, веса монтажного элемента и стропующих устройств, необходимого вылета стрелы монтажного крана, технических и технико-экономических показателей их работы.

Высота подъема крюка башенного крана определяется по формуле

Hкр=h+hз+hэ+hс,

где Hкр – расстояние от уровня стоянки крана до геометрического центра звена крюка, м;

h – разность между отметками уровня верха конструкций, над которым перемещается груз (бункер с бетонной смесью, арматура, опалубка), подвешенный к крюку крана, и уровня верха земли.

hз – запас высоты под нижней поверхностью поднимаемого груза над самым высоким препятствием, например ограждением места работы (согласно СНиП 12 – 04 – 2002, величина его должна быть не менее 0,5 м по высоте);

hэ – наибольшая высота поднимаемого элемента, м;

hс – расчетная высота стропов, м.

Hкр= 17.5+0,5+2,8+5,5=26.3 м

Вылет стрелы lстр определяется по формуле

lстр = l1 +l2

где l1 – ширина возводимого здания, равна 19 м;

l2 – расстояние от оси вращения крана до здания (или до выступающих в сторону крана частей здания – крыльца или лесов для поддержания опалубки), м.

l2= 3,0 м

lстр=19+3=22 м

Грузоподъёмность крана определяем по формуле для тяжёлых элементов каждой группы конструкций:

где: – масса монтируемого элемента, т

– масса такелажного приспособления, т

– масса конструкций усиления, т

– масса монтажных приспособлений, устанавливаемых на монтируемых элементах до подъёма, т

– учитывает отклонение фактической массы элементов проектной(расчётной).

Принимаем кран СКГ‑30–7,5. Вылет стрелы lстр=26 м.

Расчет грузоподъемности по другим элементов не произведен из-за незначительности грузов, масса которых не превышает 2,8 т.

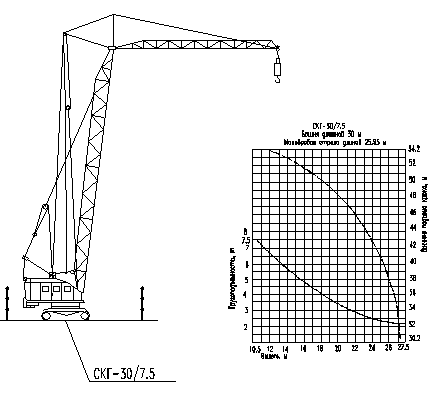

Рисунок 6.1 – Кран СКГ 30/7.5

6.2 Работы подготовительного периода

До начала производства основных строительно-монтажных и специальных работ должны быть выполнены следующие подготовительные работы:
