7.1. Выбор крана.

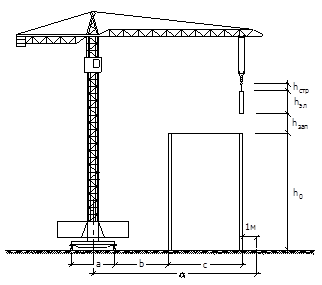

Рис. 2. Схема выбора характеристик крана

Выбор крана производится на основании анализа следующих параметров:

1. Требуемой грузоподъемности Q;

2. Максимального вылета стрелы L;

3. Наибольшей высоты подъема крюка H.

Необходимая грузоподъемность крана: Q = 8т, выбрана в соответствии с самым тяжелым элементом – лифтовым блоком, весом 7 тонн.

Высота подъема крюка определяется по формуле: H = h0 + hзап + hэл + hг, где

h0 - уровень верхнего монтажного горизонта;

hзап - запас на высоте, необходимый для установки и перемещения элемента над раннее смонтированными конструкциями, который принимается по правилам техники безопасности равным не менее 0,5м

hэл - наибольшая из высот, поднимаемых грузов для выполнения работ;

hг - высота грузозахватного устройства определяется согласно зависимости: Н= 48+ 0,5 + 3 + 1,5 = 53м

Для определения максимального вылета стрелы крана необходимо знать размеры дома в план. Размеры дома в плане 18,9 × 28,8м , расстояние от оси крана до здания – 8,2м

L = 28,8 + 8,2 = 37м (где расстояние от оси крана до здания вычислено по формуле: a/2+b=3,75+4,45=8,2 согласно рисунку 2)

В соответствии с полученным результатам принимаем башенный кран КБ-674А-3 (передвижной) с техническими характеристиками, приведены в табл.2

Кран КБ-674А – башенный строительный передвижной, на рельсовом ходу, с неповоротной башней, с верхнем расположением противовеса, с балочной стрелой и противовесной консолью, имеет 22 исполнения, отличающихся друг от друга количеством секций башни и стрелы, крюковыми подвесками, грузовыми тележками или наличием дистанционного радиопрограмного управления РПУ-2. Он предназначен для механизации строительно-монтажных работ при возведении жилых, административных и промышленных зданий и сооружений из объемных и тяжелых элементов массой до 25 т.

Таблица 2. Технические характеристики башенного крана КБ-674А-3



Грузоподъемность, т.



Максимальная

12,5

На наибольшем вылете

5,6

максимальный грузовой момент, кНм

3139

высота подъема максимальная,м.

59

Вылет, м.



максимальный

50

Минимальный

3,5

База крана

7,5

Масса крана в рабочем состоянии, т.:



без системы РПУ-2

229,2

с системой РПУ-2

229,5

масса баласта, т.

92,7

масса противовеса, т

12,6

максимальная нагрузка колеса на рельс, кН.

299

7.2. Бетоноукладочный комплекс.

Укладка бетонной смеси в конструкцию осуществляется стационарным бетононасосом в комплекте с раздаточным бетоноукладчиком. Бетоноукладчик устанавливается на возведенные конструкции здания. Бункер бетононасоса соединяется с бетоноукладчиком с помощью вертикального трубопровода, по которому и поступает смесь. С одной стоянки бетоноукладчика осуществляется укладка бетона на нескольких ярусах (этажах). Уплотнение бетонной смеси в стенах производится глубинным вибратором, в плитах перекрытия поверхностным вибратором.

Принимается комплект бетононасоса стационарного и бетоноукладчика марки СБ-207 (технические характеристики приведены в табл. 3). Бетононасосы стационарные СБ-207 предназначены для приема свежеприготовленной бетонной смеси от специализированных бетонотранспортных средств и подачи её в горизонтальном и вертикальном направлениях к месту укладки при возведении зданий и сооружений из монолитного бетона и железобетона. Бетононасосы стационарные СБ-207 эксплуатируются в любых климатических условиях при температуре от – 20 С до + 40 С Управляются со стационарного пульта одним оператором.

Таблица 3. Технические характеристики бетононасоса СБ-207

Производительность (максимальная) техническая на бетонораспределителе

20

куб.м./час

Требуемая мощность

30

КВт от сети

Высота подачи бетона

30

м

Диаметр бетоновода (внутренний)

125

мм

Высота загрузки

1400

мм

Объём загрузочной воронки

0,45

куб.м.

Дальность подачи бетона по горизонтали

250

м

Дальность подачи бетона по вертикали

60

м

Габаритные размеры (длина, ширина, высота)

5300х1900х2050

мм

Тип привода

Электрогидравлический
