б) вторая комбинация усилий:

7. Определение площади сечения арматуры

Если

то формулах для расчёта арматуры вместо подставляют 0,4, а вместо - 0,55.

а) первая комбинация усилий:

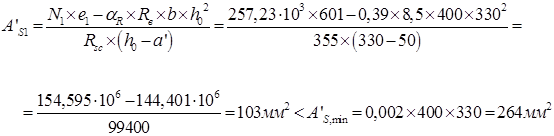

Площадь сечения сжатой арматуры:

Принимаем

Так как принятая площадь сечения сжатой арматуры

значительно превышает её значения, вычисленное по формуле:

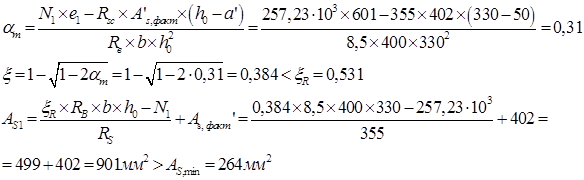

то площадь сечения растянутой арматуры определяем по формуле (3.107 [4]):

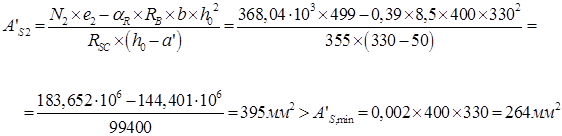

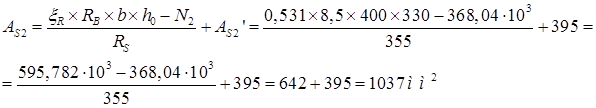

б) вторая комбинация усилий:

Арматуру подбираем по большей из трёх площадей, полученных при расчёте по обеим комбинациям усилий для каждой из арматур.

Сжатую арматуру подбираем по

Растянутую арматуру - по

Принимаем сжатую арматуру на внешней стороне сечения А400 с

растянутую арматуру на внутренней стороне сечения А400 с

1.2.2 Проверка прочности колонны при съёме с опалубки, транспортировании и монтаже

Помимо расчета на эксплутационные усилия, колонны проверяются на прочность как изгибаемые элементы от действия усилий, возникающих при съеме их с опалубки после изготовления, а также транспортировании и монтаже. Нагрузкой здесь является собственный вес колонны с учетом коэффициентов динамичности: при транспортировании - 1,6, подъеме и монтаже - 1,4, с учетом коэффициента надежности по нагрузке gf=1,1 (п.1.9).

Отрыв и съем с опалубки, складывание и транспортирование колонн производятся обычно после достижения бетоном 70% проектной прочности, т.е. Rb0=0,7Rb. Строповка при съеме колонн, а также укладка их при складировании и транспортировании производятся в положении «плашмя» траверсой за две точки. При этом петли для съема с опалубки располагаются обычно на расстояниях: два метра от низа колонны и 0,4 метра выше верха консоли. В этих же местах располагаются и опоры колонн при их складировании и транспортировании. Для одинаковых расчетных схем колонн – съема с опалубки и транспортирования – более невыгодной при проверке прочности является последняя, так как коэффициент динамичности (кдин) здесь равен 1,6 вместо 1,4 для съема с опалубки. Монтаж колонн может выполняться сразу же после их изготовления и транспортирования. Поэтому здесь в расчет принимается прочность бетона, составляющая 70% от проектной прочности. Строповка при монтаже колонн осуществляется в положении «на ребро» за одну точку инвентарными приспособлениями вставляемое в отверстие, расположенное на расстоянии 600 мм от верха консоли.

1. При съёме с опалубки и транспортировании :

1) Нагрузка от веса колонны с учётом коэффициента динамичности

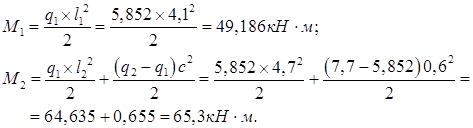

2) Изгибающие моменты в расчётных сечениях 1-1, 2-2, 3-3:

3). Проверка прочности колонны в расчётных сечениях:

а) сечение 1-1:

Несущую способность определяем как для балки с двойной симметричной арматурой без учёта работы сжатого бетона.

Следовательно, прочность колонны по сечению 1-1 обеспечена.

б) сечение 2-2:

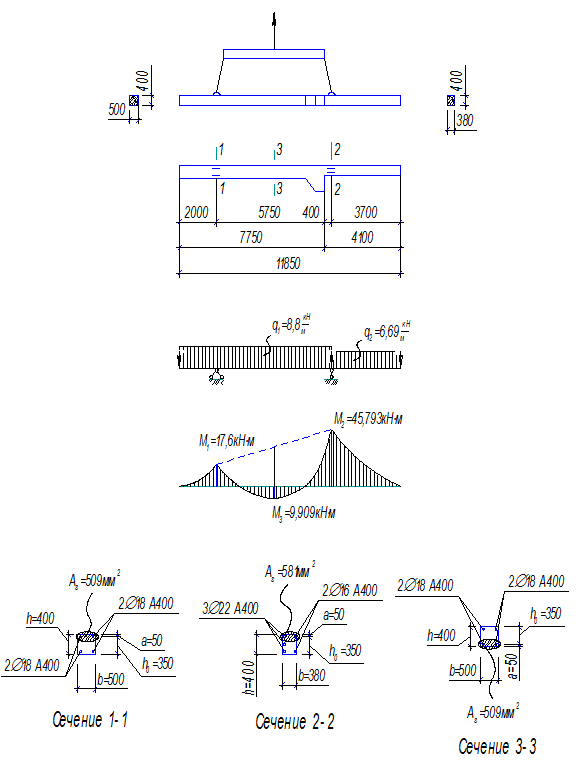

Рисунок 1. Расчётная схема и эпюра моментов для крайней колонны при съеме с опалубки и транспортировании

Следовательно, прочность колонны по сечению 2-2 обеспечена.

б) сечение 3-3:

;

.

Следовательно, прочность колонны по сечению 3-3 обеспечена.

2. При монтаже:

1) Нагрузка от веса колонны с учётом коэффициента динамичности :

2) Изгибающие моменты в расчётных сечениях 1-1, 2-2, 3-3:

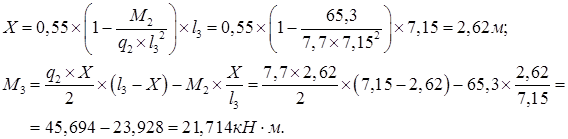

определяем на расстоянии Х от левой опоры:

3) Проверка прочности колонны в расчётных сечениях:

а) сечение 1-1:

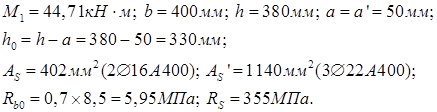

Несущую способность определяем как для балки с двойной симметричной арматурой без учёта работы бетона. При этом полагаем, в запас прочности,

(по меньшей величине площади сечения арматуры с одной стороны)

Следовательно, прочность колонны по сечению 1-1 не обеспечена, поэтому увеличиваем количество арматуры с внешней стороны надкрановой части колонны и принимаем

Тогда:

Прочность колонны по сечению 1-1 обеспечена.

б) сечение 2-2:

Проверку несущей способности колонны в сечении 2-2 не производим, т.к. высота сечения здесь , что в 2,76 раза больше, чем в сечении 1-1, а величина момента больше всего в 1,32 раза. Поэтому прочность колонны по сечению 2-2 заведомо обеспечена.
