1.1 Объёмно – планировочное решение, ТЭП

Мастерская имеет прямоугольную форму с размерами в плане 24,5 на 60 метра.

Высота здания – 9,4 и 5,7м.

Шаг – 6м.

Пролёт – 18 и 6м.

Степень огнестойкости 2

Степень долговечности 2

Степень капитальности 2

Строительный объём – 12204м3

Площадь застройки – 1470м2

Общая площадь – 1470 м2

Экспликация помещений

Наименование помещений

Площадь, м2

1

Участок ремонтно-монтажный

1016

2

Участок мойки двигателей и агрегатов



3

Участок ремонта агрегатов



4

Участок шиномонтажный



5

Участок кузнечно-сварочный

71

6

Участок обкатки и регулировки двигателей

35

7

Участок слесарно-механический

55

8

Участок обойный

17

9

Участок проверки и регулировки автотракторного электрооборудования

17

10

Участок ремонта и зарядки аккумуляторов

17

11

Участок проверки и регулировки топливной аппаратуры и гидросистем

30

12

Инструментально-раздаточная кладовая

17

13

Участок диагностики и тех.обслуживания

71

14

Участок наружной мойки

67

15

Помещение для компрессора

12

16

Венткамера

13

17

Тамбур шлюз

3

1.2 Конструктивное решение

Фундамент монолитный индивидуальный.

Наружные продольные стены – несущие, выполняются из облицовочного и отделочного, утолщенного кирпича марки КП-У100/25 по ГОСТ 530-95 на цементно - песчаном растворе М 50, толщиной 250 и 120 мм и 140 мм утеплителя - пенополистерола между ними.

Внутренние стены – выполняются из пустотелого, утолщенного керамического кирпича марки КП-У100/15 по ГОСТ 530-95, на растворе М 50.

Перегородки – выполняются из кирпича КП-У75/15 по ГОСТ 530-95, на растворе М 50.

Пространственная жесткость и устойчивость обеспечивается устройством продольных несущих стен с пилястрами и связью их с балками покрытия.

Плиты перекрытия - сборные ж/б, по серии 1.141-1

Марка ПК8 – 60.12a

L = 5980мм.

B = 1190мм.

Марка бетона М200

Объем = 0,86/12,05м3

Масса = 2150кг.

Сталь = 41,89/5,88

Марка ПК8 – 60.18a

L = 5980мм.

B = 1790мм.

Марка бетона М200

Объем = 1,30/12,1м3

Масса = 3250кг.

Сталь = 58,39/5,45

Марка П30 - 15

L = 2980мм.

B = 1490мм.

Марка бетона М200

Объем = 0,57/12,85м3

Масса = 1425кг.

Сталь = 14,26/3,21

Ребристые плиты покрытия - сборные ж/б, по серии 1.865.1-4/84

Серия 1.865.1-4/84

Марка 1ПГ – ЗАУ

Марка бетона М300

Бетон = 0,9м3

Сталь = 75кг.

Масса = 2,25т.

L = 5970мм.

В = 2980мм.

Н = 250мм.

Серия 1.865.1-4/84

Марка 1ПГ – ЗА1У

Марка бетона М300

Бетон = 0,9м3

Сталь = 75кг.

Масса = 2,25т.

L = 5970мм.

В = 2980мм.

Н = 250мм.

Серия 1.865.1-4/84

Марка 1ПВ – ЗАтУСК

Марка бетона М300

Бетон = 0,89м3

Сталь = 70кг.

Масса = 2,15т.

L = 5970мм.

В = 2980мм.

Н = 250мм.

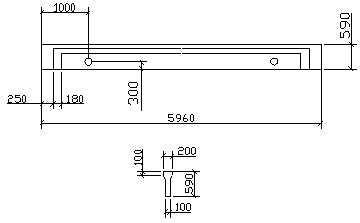

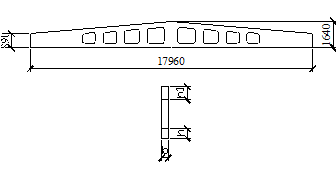

Балки ж/б стропильные

Серия 1.462.1-3/80

Марка 1БДР18-1К7Т

Марка бетона - М 350

Расход материалов:

Бетон – 3,46м3

Сталь – 310,4кг.

Масса – 8,4т.

h1=420

h=300

b=200

Серия 1.462.1-10/80

Марка 1БСТ6-1А1УТ

Марка бетона - М 300

Расход материалов:

Бетон – 0,45м3

Сталь – 48кг.

Масса – 1,2т.

Балки двутаврововые для подвесных путей

ГОСТ 19425 – 74

N профиля 36м

h = 360

b = 130

S = 9,5

Площадь сечения -73,8см

Масса = 57,9 кг. на 1 м

Окна по ГОСТу 12506 - 81

Шифр 108 - 81

Марка ОГД 18 - 30.2л.п

Площадь = 5,17м2

Алюм. = 9,9кг.

Резин. = 1,35кг.

Стеклопак. = 87,6кг.

Масса = 132,8кг.

L = 2940мм.

В2 = 1760мм.

Шифр 108 - 81

Марка ОГД 12 - 30.2л.п

Площадь = 3,41м2

Алюм. = 7,9кг.

Резин. = 1кг.

Стеклопак. = 55,6кг.

Масса = 91,7кг.

L = 2940мм.

В1 = 1160мм.

Шифр 108 - 81

Марка ОГД 18 - 18.2

Площадь = 3,14м2

Алюм. = 6,7кг.

Резин. = 0,85кг.

Стеклопак. = 52кг.

Масса = 83кг.

L = 1783мм.

В = 1760мм.

Двери наружные по ГОСТу 24698 -81

Серия 1.1365 - 19

ДН21 – 15АП

Древесина = 0,1252м3

Масса – 26,3 кг.

L = 1474мм.

B = 2085мм.

Двери внутренние по ГОСТу 14624 -84

ГОСТ 14624-84

Серия 2.435-6

Марка ДПИ6

L = 1520мм.

Н = 2070мм.

ГОСТ 14624-84

Серия 2.435-6

Марка ДП5

L = 1020мм.

Н = 2070мм.

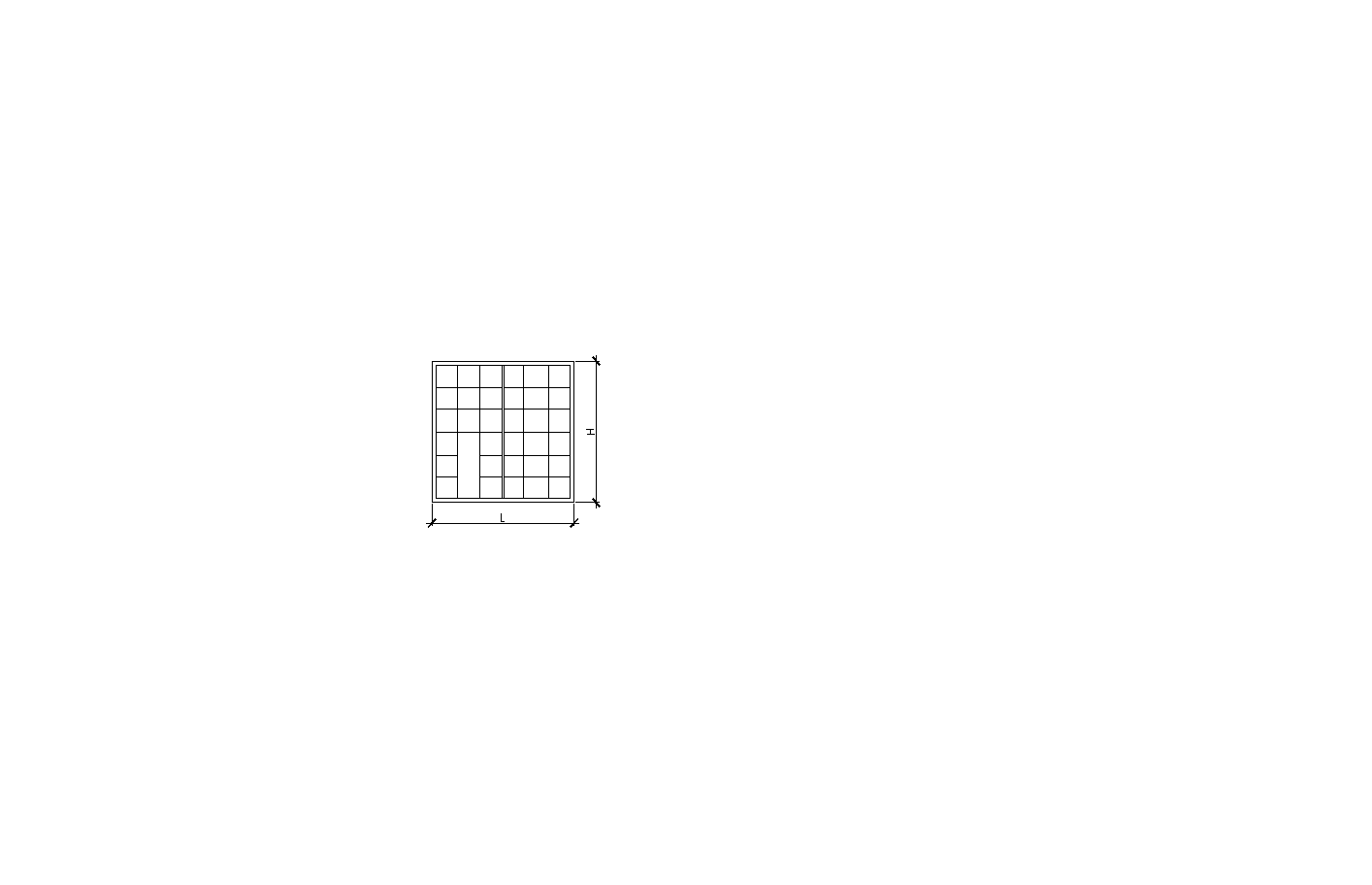

Ворота из трубчатого профиля по серии 1.435.9-17
