1. Исходные данные

1.1 Данные для проектирования

Место строительства: г. Самара;

Наименование цеха: цех сборочный;

Тип здания: отапливаемое;

Пролет L = 18 м;

Длина l = 96 м;

Высота отметки головки подкранового рельса: Н1=14,4 м;

Грузоподъемность крана: Q=1000 кН;

Сталь подкрановых конструкций: С345;

Группа режимов работы кранов: 3К;

Вид сечения элементов фермы: ШТ.;

Сталь фермы: С255;

Вид кровли: без прогонов;

Сталь колонны: С245.

1.2 Характеристики мостового крана

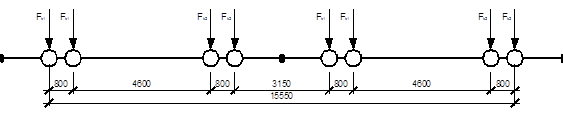

Рис. 1. Мостовой кран Q=100 т

Для кранов с грузоподъемностью

100 т. при пролете здания 18 м: Нк=3700 мм;

В1=400 мм;

В2=9350 мм;

К=4600 мм.

Максимальное давление на колеса: Fn1=410 кН;

Fn2=450 кН;

Вес тележки: Gт=410 кН;

Вес крана с тележкой: Gк= 1250 кН;

Тип кранового рельса: КР-120;

Высота рельса: hр=170 мм;

Высота подкрановой балки: hб=1500 мм.

2. Компоновка конструктивной схемы здания

2.1 Разбивка сетки колонн

Согласно требованиям унификации, шаг колонн однопролетных зданий принимают равным 6 или 12 м. Это определяется сравнением параметров. Опыт показывает, что для зданий пролетом 30 и более м. и с высотой 14 и более м., с кранами грузоподъемностью более 50–75 т. экономичнее оказывается шаг 12 м. Принимаем шаг колонн равным 12 м. Колонны у торцов здания смещаем с модульной сетки внутрь на 500 мм. для удобства оформления углов стандартными ограждающими элементами. Для здания данной протяженности (96 м.) и категории (отапливаемое) температурный шов не требуется.

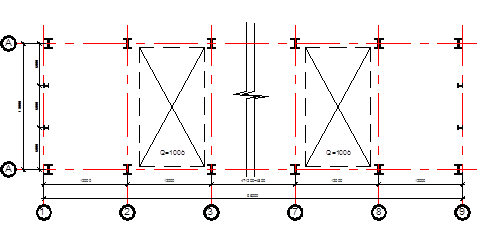

Рис. 2. Разбивка сетки колонн

2.2 Компоновка поперечной рамы здания

Компоновку поперечной рамы начинают с установления основных (габаритных) размеров элементов конструкций в плоскости рамы. Размеры по вертикали привязывают к отметке уровня пола, принимая ее нулевой. Размеры по горизонтали привязывают к продольным осям здания. Все размеры принимают в соответствии с основными положениями по унификации. Сначала целесообразно установить вертикальные размеры.

Вертикальные габариты здания зависят от технологических условий производства. Они определяются расстоянием от уровня пола до головки кранового рельса Н1=14,4 м и расстоянием от головки кранового рельса до низа несущих конструкций покрытия Н2. В сумме размеры Н1 и Н2 определяют полезную высоту цеха H0.

Размер Н2 диктуется высотой мостового крана:

,

где HK + 100 мм – габаритный размер от головки рельса до верхней точки тележки крана (3700 мм, см. стр. 530 [2]) плюс установленный по требованиям техники безопасности зазор между этой точкой и строительной конструкциями, равный 100 мм;

f – размер, учитывающий прогиб конструкции покрытия (ферм, связей), принимаемый равным 200¸400 мм, в зависимости от величины пролета.

В нашем случае L = 18 м, принимаем f = 200 мм;

Тогда Н2 = (3700 мм + 100 мм) + 200 мм = 4000 мм.

Далее устанавливаем высоту цеха от уровня пола до низа стропильных ферм:

Н0=14400 мм + 4000 мм=18400 мм;

В соответствии с «Основными положениями по унификации» высоту цеха от уровня пола до низа стропильных ферм Н принимаем до высоты 10,8 м кратной 1,2 м, а при большей высоте кратно 1,8 м: Н0 = 19,8 м.

Уточняем размер H1: H1=H0 – H2=19,8 – 4,0 = 15,8 м.

Высота верхней части колонны HB:

где hб – высота подкрановой балки, которая предварительно принимается 1/8¸1/10 пролета балки;

hр – высота кранового рельса – 170 мм. Принимаем .

HB=1500 мм + 170 мм + 4000 мм = 5670 мм

Размер нижней части колонны:

где Нзагл = (600¸1000) мм – обычно принимаемое заглубление опорной плиты башмака колонны ниже нулевой отметки пола.

Hн=19800 мм – 5670 мм + 800 мм = 14930 мм;

Общая высота колонны рамы:

H = 5670 мм + 14930 мм =20600 мм;

Высота фермы зависит от принятой конструкции стропильных ферм и принимается hоп=2250 мм – для ферм пролетом 18 и 24 метров.

Исходя их того, что в здании используется мостовой кран Q = 100 т и группа режимов работы кранов 3К принимается привязка наружной грани колонны а = 500 мм. Принимаем высоту верхней части ступенчатой колонны hВ = 700 мм (исходя из того, что привязка а = 500 мм), что удовлетворяет условию:

При назначении высоты нижней части ступенчатой колонны необходимо учесть, что для того чтобы кран при движении вдоль цеха не задевал колонну, расстояние от оси подкрановой балки до оси колонны должно быть не менее:

;

где B1 = 400 мм;

l1=400 мм + (700 мм – 500 мм) + 75 мм = 675 мм.

Принимаем l1=750 мм (кратно 250 мм).

Ось подкрановой ветви колонны обычно совмещают с осью подкрановой балки, тогда должно выполняться условие:

hн = 750 мм + 500 мм=1250 мм;

Высота нижней части составной колонны должна удовлетворять условию:

Пролет мостового крана:

2.3 Выбор схемы связей

Вертикальные связи между колоннами каркаса в продольном направлении обеспечивают жесткость и неизменяемость каркаса здания в продольном направлении от воздействия продольных нагрузок; ветровых – на торцевые стены здания и тормозных сил от мостовых кранов. Также эти связи служат для обеспечения устойчивости колонн.

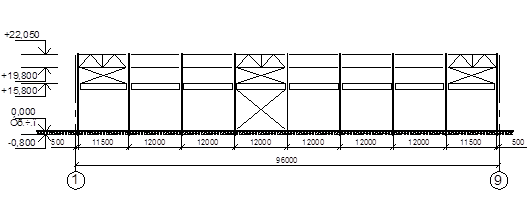

Рис. 3. Связи по колоннам

Связи нижнего яруса следует располагать ближе к середине здания или температурного блока для того, чтобы обеспечить свободу температурных деформаций продольных элементов и избежать дополнительных температурных напряжений, которые могут быть весьма значительны и ведут к повреждению конструкций.

Верхние вертикальные связи ставят в тех же осях, что и нижние. Иногда для повышения жесткости каркаса верхние связи 2 ставят в торцах здания или температурного блока, т. к. небольшая жесткость надкрановой части колонн незначительно влияет на температурные напряжения. В пределах высоты стропильных ферм в связевом блоке и по торцам здания ставят связи 3, которые идут на монтаж в виде готовой связевой фермы. В остальных местах колонны соединяются распорками.
