Узловая постоянная нагрузка находится по формуле:

,

где – коэффициент надежности по ответственности здания.

Так как здание относится ко второму уровню ответственности, то коэффициент надежности по ответственности здания равен /3/.

.

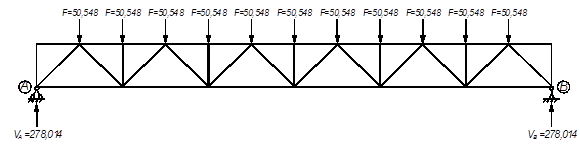

Рисунок 2 – Расчетная схема при расчете стропильной фермы на постоянную нагрузку

Опорные реакции стропильной фермы от постоянной нагрузки, находятся следующим образом:

.

1.2.2 Снеговая нагрузка

Узловая снеговая нагрузка на ферму находится по формуле:

;

.

При расчете стропильных ферм учитывается два варианта загружения снегом:

I. Снег на всем пролете

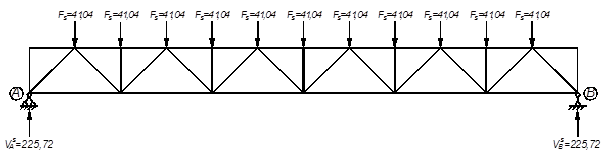

Рисунок 3 – Расчетная схема при расчете стропильной фермы на I вариант снеговой нагрузки

Опорные реакции стропильной фермы от I варианта снеговой нагрузки, находятся следующим образом:

.

II. Снег на половине пролета

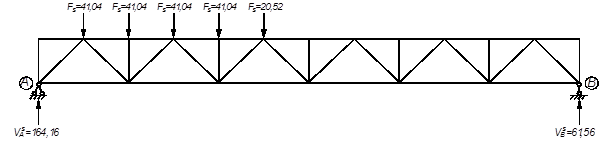

Рисунок 4 – Расчетная схема при расчете стропильной фермы на II вариант снеговой нагрузки

Опорная реакция стропильной фермы от II варианта снеговой нагрузки, находится следующим образом:

.

Опорная реакция стропильной фермы от II варианта снеговой нагрузки, находится следующим образом:

.

Проверка правильности нахождения опорных реакции и стропильной фермы, от II варианта снеговой нагрузки:

;

;

реакции найдены верно.

1.3 Определение расчетных усилий в элементах фермы

Усилия в элементах фермы от отдельных видов загружения можно определить графическим методом, а именно построением диаграммы Максвелла-Кремоны.

Таблица 2 – Определение усилий в элементах фермы

Наименование элемента

Обозначение на диаграмме

Усилия, кН

Nрасч.

От постоянной нагрузки

От снега I варианта

От снега II варианта

Å

Θ

1

2

3

4

5

6

7

Верхний пояс

В-2

-497,20

-403,68

-282,57



900,88

C-3

-497,20

-403,68

-282,57



900,88

D-5

-795,51

-645,88

-403,67



1441,39

E-6

-795,51

-645,88

-403,67



1441,39

F-8

-894,88

-726,55

-363,31



1621,43

G-9

-894,88

-726,55

-363,31



1621,43

H-11

-795,51

-645,88

-242,20



1441,39

I-12

-795,51

-645,88

-242,20



1441,39

J-14

-497,20

-403,68

-121,10



900,88

K-15

-497,20

-403,68

-121,10



900,88

Нижний пояс

1-N

273,50

222,06

161,47

469,56



4-N

671,21

544,96

363,31

1216,17



7-N

870,02

706,37

403,67

1576,39



10-N

870,02

706,37

302,75

1576,39



13-N

671,21

544,96

181,65

1216,17



16-N

273,50

222,06

60,55

469,56



Раскосы

1-A

-389,96

-316,61

-230,26



706,57

2-1

319,06

259,05

172,70

578,11



4-3

-248,16

-201,48

-115,13



449,64

5-4

177,26

143,92

57,57

321,18



7-6

-106,31

-86,31

0,00



192,62

8-7

35,45

28,78

-57,57

64,23

-22,12

10-9

35,45

28,78

86,35

121,8



11-10

-106,31

-86,31

-86,35



192,66

13-12

177,26

143,92

86,35

321,18



14-13

-248,16

-201,48

-86,35



449,64

16-15

319,06

259,05

86,35

578,11



L-16

-389,96

-316,61

-86,35



706,57

Стойки

3-2

-50,55

-41,04

-41,04



91,59

6-5

-50,55

-41,04

-41,04



91,59

9-8

-50,55

-41,04

-20,52



91,59

12-11

-50,55

-41,04

0,00



91,59

15-14

-50,55

-41,04

0,00



91,59
