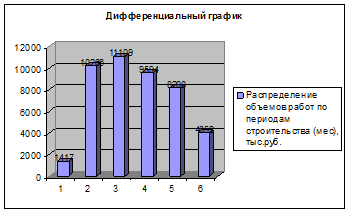

Объемы строительно-монтажных работ Qсрсмр=7441.06 тыс.руб.-средний Qмахсмр=11109.12 тыс.руб.-максимальный объемы работ по периодам строительства в месяц
Коэффициент оптимальности: КОПТ = QмахСМР/QсрСМР= 11109.12 / 7441.06 = 1.4
Ведомость исходных данных комплексного укрупненного сетевого графика строительства объекта
Ведомость исходных данных приведена в приложении 1.
Выбор методов производства работ
Кран выбирают в зависимости от габаритов зданий и сооружений; массы и размеров монтируемых элементов; объема работ, условий строительства; наличия электроэнергии и др.
Выбор ведут в следующем порядке: определение типа монтажного крана; выбор крана по основным параметрам; обоснование выбора крана технико-экономическими параметрами.
Тип монтажного крана определяется в зависимости от габаритов здания: для многоэтажных зданий применяются башенные краны, для малоэтажных – самоходные стреловые краны.
Башенные краны выбирают из трех параметров: грузоподъемности, вылет крюка и высоты подъема крюка.
Определяем высоту подъема крюка над уровнем стоянки башенного крана по формуле:
где Hзд=30,63м – высота здания при монтаже стеновых панелей.
hзап=1 м – запас по высоте для обеспечения безопасности монтажа;
hэл=3,0 м – высота элемента, монтируемого на самой высокой точке;
hстроп=4,2 м – высота строповочного приспособления.
Рис. 1. Схема определения монтажных характеристик башенного крана
Вылет стрелы определяется по формуле:
Lтр = а/2 + b + с
где: а – ширина кранового пути;
b – расстояние от кранового пути до наиболее выступающей части здания;
с – расстояние от центра тяжести монтируемого элемента до выступающей части здания со стороны крана.
Расстояние от оси вращения крана до ближайшей выступающей части здания должно быть на 0,75 м больше радиуса габарита нижней части крана и на 0,5 м больше радиуса габарита верхней части.
Требуемая грузоподъемность крана:
Q=Qэл+Qпр+Qгр.захв
где Qэл=3,6 т-вес элемента;
Qnp=0,1 т- вес монтажных приспособлений;
Qгр.захв =1,1 т- вес грузозахватных приспособлений (траверсы).
Q=3,6+0,1+1,1=4,8 т
Руководствуясь этими параметрами, выбираем кран марки крана КБ-674 и, как вариант, кран марки МКС-7-25. Производим экономическое сравнение выбранных башенных кранов по величине удельных приведенных затрат на 1 т смонтированных конструкций. Удельные приведенные затраты вычисляются по формуле:
,
где Се – себестоимость монтажа 1 т конструкций, руб./т;
Ен – нормативный коэффициент экономической эффективности капитальных вложений, принимаемый равным 0,15;
Куд – удельные капитальные вложения, руб./т.
Себестоимость монтажа 1 т конструкций определяется следующим образом:
,
где 1,08 – коэффициент накладных расходов на затраты по эксплуатации машин;
Смаш.-см. – себестоимость машино-смены крана, руб.;
1,5 – коэффициент накладных расходов на зарплату;
Σ Зср – средняя заработная плата рабочих в смену, занятых на монтаже конструкций, сварке, заделке их стыков, руб.;
Пн.см. – нормативная сменная эксплуатационная производительность крана на монтаже конструкций потока, т/см.;
Сп – затраты на подготовительные работы, руб.;
m – число звеньев подкрановых путей;
Р – общая масса элементов в потоке, т.
Величина нормативной сменной производительности:
,
где nсм – количество машино-смен крана для монтажа конструкций потока.
Удельные капитальные вложения:
,
где Си.р. - инвентарно-расчетная стоимость крана;
tсм – продолжительность смены, принимаемая равной 8 ч;
Тгод – продолжительность работы крана в году, ч.
Экономическое сравнение кранов производим по монтажу потока плит перекрытия.
Следовательно
Определяем удельные приведенные затраты для крана КБ-674.
Определяем удельные приведенные затраты для крана МКС-7-25
Принимаем вариант с минимальной величиной удельных приведенных затрат, поэтому выбор делаем в пользу крана КБ-674 со следующими техническими характеристиками:
Грузоподъемность:
максимальная – 25т;
на наибольшем вылете – 10т;
Высота подъема максимальная – 46м;
Вылет:
максимальный – 35м;
минимальный – 4м;
База крана – 7,5м.
Длина подкрановых путей:
Lп.п.= lкр +Hкр+2lтор.+2lтуп.,
Где lкр. =30м расстояние между крайними стоянками крана;
Hкр= 7,5м-база крана; lтор=1,5м-тормозной путь; lтуп=0,5м-расстояние от рельсов до тупиков.
Lп.п.=30+7,5+2x1,5+2x0,5=43,5м
Принимаем длину подкрановых путей кратно 6,25м, следовательно Lп.п.=50м
Опасные зоны крана (СНиП 1.04.2001 “Техника безопасности в строительстве”):
1. Монтажная зона-пространство, где возможно падение груза при установке и закреплении элементов=контур здания + 7м (при Hзд. больше 20м)
2. Зона обслуживания краном - зона в пределах линии, описываемой краном.
3. Зона перемещения груза=38м – максимальный рабочий вылет стрелы + половина длины самого длинного перемещаемого груза.
4.Опасная зона работы крана:
где Rmax. =35м - максимальный рабочий вылет стрелы крана;
lmax =6м - длина самого длинного перемещаемого груза;
lбез. = 5м - дополнительное расстояние для безопасной работы
Построение сетевого графика
Задачей организации строительного производства является обеспечение строительства объекта в оптимальные сроки при высоком качестве работ и минимальных затратах труда, материальных ресурсах и денежных средств.
Организация производства базируется на системе действующих ЕНиРов, СНИПов, в составе которых важную роль играют производственные нормы, сметные нормы, нормы продолжительности строительства, нормы заделов, позволяющие обоснованно концентрировать ресурсы, правильно планировать объемы работ, производительность труда, обеспечивать ускорение вводов в действие объектов.
