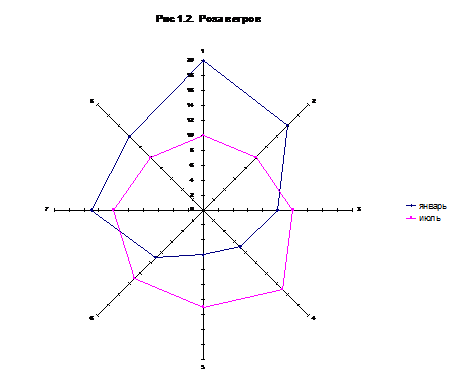

2. Гидравлические расчеты отверстий водопропускных труб.

2.1. Определение площади водосборов.

Для определения расчетного расхода необходимо в процессе технических изысканий выполнить необходимые топографо-геодезические работы и обследования. Основными исходными данными являются план бассейна с характеристикой его площади, длины главного лога, среднего уклона лога, склонов. Кроме того необходимо установить характер поверхности бассейна: растительность, почвенный покров.

Бассейном называется участок местности, с которого вода во время выпадения дождей и снеготаяния стекает к проектируемому водопропускному сооружению. Для определения площади бассейна необходимо установить границы его на карте или на местности. Границей бассейна с одной стороны всегда является сама дорога, а с другой стороны — водораздельная линия, которая отделяет данный бассейн от соседних.

Бассейн малых водопропускных сооружений на автомобильных дорогах снимают, как правило, по карте. При определении границ бассейна сначала устанавливают ближайшие к водопропускному сооружению точки перегиба местности на трассе (выпуклые переломы). Эти точки будут началом и концом водораздельной линии. Другие точки водораздельной линии определяют аналогично, при этом учитывают, что водораздел идет всегда перпендикулярно горизонталям и от него вода должна стекать в противоположные стороны.

При отсутствии необходимых карт или когда водосборы выражены неясно, а также при площади бассейна не менее 0,25 км2 надлежит производить съемку водосборов в натуре.

Если местность открытая пересеченная и линии водоразделов ясно выражены, применяют съемку засечками. В этом случае на характерных точках водораздельной линии устанавливают вехи таким образом, чтобы их можно было видеть с двух или нескольких точек трассы. В этих точках устанавливается инструмент, который ориентируют по направлению трассы дороги. Последовательно визируя на выставленные вехи, замеряют углы между направлением трассы, принимаемой за базис, и визирными лучами на веху. На каждую веху должны быть сделаны взгляды не менее чем с двух точек трассы. На плане, ориентируясь на направление трассы, проводят визирные линии. Если из-за рельефа и растительности на поверхности бассейна нельзя выполнить съемку указанным методом, применяют обход по водоразделам. При этом расстояние между вехами определяют лентой или шагомером, а углы поворота по румбам или азимутам, измеренными буссолью или гониометром.

Если водораздел плоский и неясно выражен на поверхности, бассейн снимают ходами по тальвегам до водораздела. Измерив длины ходов и определив их направления, составляют план бассейнов.

Площадь бассейна, очерченного по карте, определяется планиметром, палеткой или разбивкой бассейна на простейшие геометрические фигуры.

В данном курсовом проекте площадь водосбора определялась по выданной топографической карте (см. приложение) методом разбивки очерченного на ней бассейна на квадраты со сторонами 100 м с последующим их суммированием. Площадь водосборного бассейна, F = 1,64 км2.

Расчет максимальных расходов ведется по ливневому стоку и стоку талых вод. За расчетный принимается больший из них.

2.2. Определение максимального расхода от ливневого стока.

Для определения максимального расхода ливневого стока (Qл) необходимы следующие данные:

1. Ливневой район для заданной области, который определяется по рис. XV.2 [1]. Воронежской области соответствует 6 ливневый район;

2. Площадь водосборного бассейна, принимается по карте, F, км2, F = 1,64 км2;

3. Длина главного лога, определяется по карте, L, м, L = 1820 м;

4. Средний уклон лога, i, ‰, i = (57,92-51,16)/1820 = 4 ‰;

5. Уклон лога у сооружения, iсоор, ‰, iсоор = (52,10-51,16)/320 = 3 ‰;

6. Вероятность превышения паводка для трубы на дороге III категории — 2 %.

Расход ливневого стока, Qл, м3/с, определяется по следующей формуле:

где ачас — интенсивность ливня часовой продолжительности в зависимости от ливневого района и вероятности превышения максимальных расходов расчетных паводков, мм/мин. По табл. XV.2 [1] ачас = 0,89;

kt — коэффициент перехода от интенсивности ливня часовой продолжительности к интенсивности ливня расчетной продолжительности, зависящий от длины водосбора L и среднего уклона лога i, %. По табл. XV.3 [1] kt = 1,39;

F — площадь водосбора, км2, F = 1,64 км2;

α — коэффициент потерь стока, зависящий от вида и характера поверхности бассейна. По табл. I [2] стр. 23 α = 0,25;

φ — коэффициент редукции (уменьшения), учитывающий неполноту стока, тем большую, чем больше водосбор. Коэффициент редукции φ зависит от площади бассейна и вычисляется по формуле:

Тогда расход ливневого стока по формуле (1) равен:

2.3. Определение максимального расхода от снегового стока.

Максимальный расход талых вод для любых бассейнов (Qт), м3/с, определяется по формуле:

где k0 — коэффициент дружности половодья;

n — показатель степени зависящий, который как и k0 зависит от рельефа и климатических условий и определяются по табл. II [2] стр. 23. По указанной таблице k0 = 0,02, а n = 0,25;

F — площадь водосбора, км2;

δ1 — коэффициент, учитывающий снижение максимальных расходов в заболоченной местности. В данном случае бассейн не заболочен, поэтому δ1 принимаем равным 1;

δ2 — коэффициент, учитывающий снижение максимальных расходов в залесенных бассейнах. Определяется δ2 по формуле:

где Ал — залесенность водосбора, Ал =0,5, тогда по формуле (4) δ2 =0,7;

hр — расчетный слой суммарного стока той же вероятности превышения, что и искомый максимальный расход, мм. Определяется по формуле:

где h0 — средний многолетний слой стока, мм, определяемый по рис. XV.3 [1]. Для Воронежской области h0 = 40 мм;
