Архитектура промышленных и гражданских зданий и сооружений

Для установления второго слоя предварительно вычисляют среднюю величину коэффициента теплопроводности с учетом площадей конструкций, выполняемых из керамзитобетона и арматуры класса А – 1 12мм

RT=ΣR= 0,26

Заданное СП 23-101-2004 условие не выполнимо, т.е. величина RaT превышает величину RT более чем на 25 %, то приведенное сопротивление теплопередаче панельных стен определяют по формуле:

А=F1+F2=1,112м2

А=4*0.252=0.25м2

Коэффициент теплотехнической однородности определяют по формуле:

, стена удовлетворяет требованиям сопротивления теплопередаче.

Определяется требуемое общее сопротивление воздухопроницанию стены в целом по формуле:

Где для наружных стен, перекрытия и покрытия жилых, общественных, административных и бытовых зданий;

разность давлений на наружной и внутренней поверхностях ограждающих конструкций, Па

ΔP=0,55 *Н*(γext – γint) + 0,03*γext *υ2 ,

Где м – высота здания от поверхности земли до верха карниза, м;

– удельный вес наружного и внутреннего воздуха,

Сопротивление воздухопроницанию многослойной ограждающей конструкции

Так как , конструкции удовлетворяют требованиям сопротивления воздухопроницанию.

– для жилых и общественных зданий

0.43

Фактическое сопротивление воздухопроницанию окон и балконных дверей , , .

Так как , то окна и балконные двери удовлетворяют требованиям сопротивления воздухопроницанию.

Согласно СниП 23-02-2003 проверим конструкцию на возможность выпадения конденсата.

Действительная упругость водяного пара определяется по формуле, где .

Температуру точки росы определяется по приложению Д, составляет .

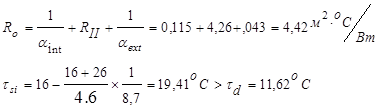

Расчетная температура внутренней поверхности ограждения определяется:

1) на участке без теплопроводного включения.

– конденсат на участке без теплопроводного включения не выпадает.

2) на участке с неметаллическими теплопроводными включениями.

Где – сопротивление теплопередаче ограждающей конструкции вне мест теплопроводных включений, .

сопротивление теплопередаче ограждающей конструкции в месте теплопроводных включений, .

– конденсат на участке с теплопроводными включениями не выпадает.

ПРИЛОЖЕНИЕ Б

СВЕТОТЕХНИЧЕСКИЙ РАСЧЕТ

Данные для расчета:

Место строительства г. Иркутск

Пролет цеха – 6 м

Шаг колонн - 6 м

Коэффициент r: потолка – 0,7; пола - 0,45; стен - 0,7;

Степень точности работы - высокая.

При расчете требуется определить значение к.е.о. в расчетных точках помещения при указанных размерах световых проемов и сравнить их с нормативными требованиями.

1. Определяем нормированное значение к.е.о. по табл. с применением формулы

2. Определяем коэффициент естественной освещенности (КЕО) по формуле:

где L-количество участков небосвода, видимых через световой проем из расчетной точки;

εбi-геометрический КЕО в расчетной точке при боковом освещении, учитывающий прямой свет от i-го участка неба, определяемый по графикам 1 и 2;

qi- коэффициент, учитывающий неравномерную яркость i-го участка облачного неба МКО, qi=0,6;

где - общий коэффициент светопропускания, определяемый по формуле:

,

где - коэффициент светопропускания материала, ;
