Водопроводная насосная станция второго подъема
Рефераты >> Строительство >> Водопроводная насосная станция второго подъема

Технологическая часть

В обеспечении надёжной работы систем водоснабжения важная роль отводится насосным станциям. В зависимости от места расположения в общей схеме различают водопроводные насосные станции первого и второго подъёма.

Задачей насосной станции второго подъёма является подача воды из резервуаров чистой воды к потребителям и в бак водонапорной башни. Напор насосной станции должен быть достаточен для преодоления всех гидравлических сопротивлений водоводов и распределительной сети, а также для создания некоторых необходимых напоров у потребителей.

Порядок проектирования зависит от условий состава исходных данных. Однако можно рекомендовать некоторую укрупнённую схему расчёта, включающую в себя следующие основные этапы:

1. Выбор режима работы насосов и числа насосных агрегатов.

2. Определение расчётной подачи насосов.

3. Расчёт трубопроводов.

4. Определение требуемого напора насосов.

5. Выбор насосов.

6. Анализ совместной работы насосов и трубопроводов.

7. Определение допустимой отметки оси насосов.

8. Выбор вспомогательного оборудования.

9. Проектирование здания насосной станции.

Режим работы насосов

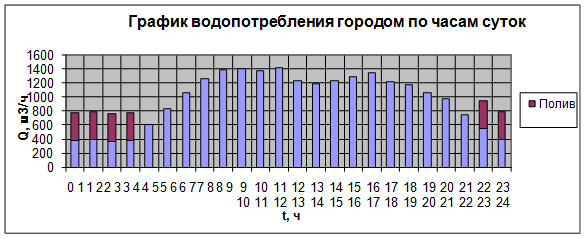

Требуемая среднечасовая подача насосов в период максимального водопотребления

,

где - общее водопотребление за период максимального водопотребления

Qч.I – часовые расходы воды у потребителей за этот период;

- продолжительность периода максимального водопотребления

м3/ч

По аналогии требуемая среднечасовая подача насосов в период минимального водопотребления определяется из соотношения

,

где - общее водопотребление за период минимального водопотребления

- продолжительность периода минимального водопотребления

м3/ч

Рекомендуемое к установке количество рабочих насосов пропорционально отношению найденных максимальной и минимальной подач насосной станции

, (6,3)

где к – коэффициент пропорциональности, принимаемый по возможности наименьшим целым числом.

Исходя из принятого числа рабочих насосов, определяется ориентировочная часовая подача одного насоса

м3/ч,

В период максимального водопотребления работают все насосы, т.е. число работающих насосов

В период минимального водопотребления число работающих насосов определяется как округленное до целого числа отношение среднечасового водопотребления за этот период к подаче одного насоса

,

Количество насосо – часов работы насосной станции за сутки

ч

Уточненная подача одного насоса (расчетная)

м3/ч,

где Qсут. – суточная подача насосной станции, равная суточному водопотреблению.

По результатам расчета определяем расчетные подачи насосной станции в любой час суток

,

где - расчетная часовая подача одного насоса;

- число работающих насосов в данный час.

1 насос: м3/ч;2 насоса: м3/ч.

Водонапорная башня

Совместный анализ режимов водопотребления и работы насосной станции второго подъема позволяет составить режим работы водонапорной башни, т.е. определить величину поступления или отбора воды из водонапорной башни. При этом определяется величина остатка воды в баке башни, наибольшее значение которого составляет требуемый минимальный регулирующий объем бака.

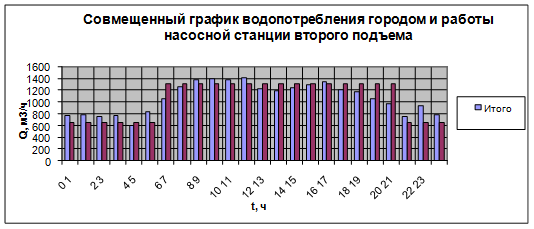

Таблица 2. Режим работы водонапорной башни

Часы суток

Водопотребление, м3/ч

Подача

НС-II, м3/ч

В бак Из бака,

м3/ч

Остаток воды в баке, м3/ч

1

2

3

4

5

0-1

772,28

654,13

-118,15

476,464

1-2

782,49

654,13

-128,36

348,104

2-3

756,97

654,13

-102,84

245,264

3-4

765,05

654,13

-110,92

134,344

4-5

603,71

654,13

50,42

184,764

5-6

832,24

654,13

-178,11

6,654

6-7

1051,21

1308,266

257,056

263,71

7-8

1259,78

1308,266

48,486

312,196

8-9

1379,24

1308,266

-70,974

241,222

9-10

1390,85

1308,266

-82,584

158,638

10-11

1370,40

1308,266

-62,134

96,504

11-12

1404,77

1308,266

-96,504

0

12-13

1221,73

1308,266

86,536

86,536

13-14

1186,55

1308,266

121,716

208,252

14-15

1231,35

1308,266

76,916

285,168

15-16

1284,69

1308,266

23,576

308,744

16-17

1340,47

1308,266

-32,204

276,54

17-18

1213,46

1308,266

94,806

371,346

18-19

1168,23

1308,266

140,036

511,382

19-20

1055,67

1308,266

252,596

763,978

20-21

966,05

1308,266

342,216

1106,194

21-22

748,18

654,13

-94,05

1012,144

22-23

940,33

654,13

-286,2

752,954

23-24

785,47

654,13

-131,34

594,614

Итого

25511,21

25511,21

0
