Из 2-х полученных отметок принимаю максимальное значение для дальнейшего проектирования:

Тогда высота плотины будет:

2.2.5 Проектирование и назначение дренажа

Дренаж – это элемент плотины, состоящий из хорошо проницаемых материалов и предназначенный для:

1. организованного сбора и отвода профильтровавшейся воды;

2. предотвращения выхода фильтрационного потока на низовой откос и в зону, подверженную промерзанию;

3. понижения депрессионной поверхности с целью повышения устойчивости низового откоса;

4. повышения устойчивости верхового откоса при быстрой сработке водохранилища, а также для уменьшения или снятия парового давления, возникающего при сейсмических воздействиях, отвода воды, профильтровавшейся через экран, ядро.

Основные конструкции дренажей:

наслонный;

дренажная призма (банкет);

комбинированный;

плоский горизонтальный;

ленточный;

трубчатый горизонтальный;

трубчатый вертикальный.

Дренажные устройства обычно включают приемную и отводящую части. Приемная часть дренажа выполняется в виде фильтра (обратного фильтра), предназначенного для исключения фильтрационных деформаций грунта тела и основания плотины в месте выхода фильтрационного потока в дренаж. В качестве отводящей части используются крупнообломочные грунты тела дренажа выводные ленты и трубы. Принципиальное отличие береговых участков плотины, расположенных на отметках, превышающих максимальный уровень нижнего бьефа, от русловых и пойменных участков заключается в отсутствии необходимости защиты низового откоса от волновых воздействий со стороны нижнего бьефа, поэтому применяемые на незатопляемых береговых участках дренажи могут выполняться облегченной конструкции.

При выборе типа и предварительном назначении параметров дренажей учитывают следующее /38/: при наличии достаточного количества каменного материала предпочтение для русловых и пойменных дренажей следует отдавать дренажной призме (дренажному банкету), так как этот тип дренажа обладает рядом достоинств, в числе которых: дренажная призма хорошо дренирует тело плотины в основание во всем диапазоне колебаний уровней нижнего бьефа; является одновременно креплением низового откоса в зоне волновых воздействий нижнего бьефа; имеет простую конструкцию; дополнительно повышает устойчивость низового откоса за счет высоких сдвиговых характеристик грунтов, применяемых при ее возведении; она может использоваться в отдельных случаях для перекрытия русла реки в период строительства плотины.

При проектировании дренажа необходимо также учитывать физические характеристики грунтов тела и основания плотины, их суффозионность и условия фильтрации в области дренажа.

Наслонный дренаж не понижает кривую депрессии, а только предохраняет низовой откос в месте выхода фильтрационного потока от возможных фильтрационных деформаций.

Дренажная призма широко применяется в грунтовых плотинах благодаря простоте конструкции; работе при любых переменных уровнях воды в НБ; использованию как перемычки при пропуске строительного расхода. Недостаток – требуется относительно большой объём крупного камня.

Так как наслонный дренаж не понижает кривую депрессии, то выполняем дренаж в виде дренажного банкета из грунта №17 (крупнообломочный, глыбовый).Отметка верха дренажной призмы () должна превышать максимальный уровень нижнего бьефа на величину а = 0,5 . 1,0 м (принимаю 1м). Обычно высота дренажной призмы составляет от высоты плотины. Ширина дренажной призмы поверху зависит от условий производства работ и должна быть не менее 3 .4 м. Коэффициент заложения внешнего откоса дренажной призмы , а внутреннего . Толщина и количество слоев обратного фильтра со стороны тела плотины и основания зависит от вида защищаемого грунта и характеристик материала призмы.

Определяем отметку верха дренажа:

Превышение гребня дренажного банкета над УНБmax = 102,7 м при определяют с запасом наводнения, равного в расчете 1м.

=103,7-100=3,7

,

следовательно, проектируем дренаж в виде дренажного банкета.

Ширину банкета поверху назначают из условий производства работ, но не менее 1 м (СНиП 2.06.05-84 п.п.2.54). В данном курсовом проекте ширину банкета принимаем из условия проезда машины и равной 2 м.

Заложения наружного откоса дренажа задают из условий устойчивости (обычно 1,5).

Коэффициент заложения внутреннего откоса обычно составляет 1,25, в данном проекте он составляет 1,25.

Для понижения кривой депрессии дренажный банкет комбинируем с плоским дренажом длиной 7м, с коэффициентом заложения внешнего откоса 1.

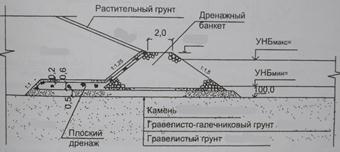

Конструкция дренажа показана на рисунке 6.

2.2.6 Проектирование обратных фильтров

Обратные фильтры – грунты определенного гранулометрического состава, укладываемые по мере возрастания крупности по направлению движения фильтрационного потока.

Обратные фильтры располагают на контакте дренажа с дренируемым телом плотины, с основанием, на контакте тела плотины с креплением верхового откоса каменной наброской и иногда на контакте ПФУ и боковых призм.

Для обратного фильтра используют имеющиеся карьерные грунты или искусственные материалы. Их подбирают из условия обеспечения фильтрационной прочности сопрягающих грунтов в месте контакта. Если естественный карьерный грунт оказывается непригодным, то проводят его обогащение или отсев крупных фракций.

Коэффициент неоднородности материалов обратных фильтров дренажей должен иметь следующие значения:

1. если з < 10 – грунт несуффозионный (допустим в качестве обратного фильтра),

2. если з = 10…20 – грунт полусуффозионный (допустим в качестве обратного фильтра при определенных условиях),

3. если з > 20 – грунт суффозионный (не допустим в качестве обратного фильтра).

Число слоев обратного фильтра и их состав необходимо определять на основе технико-экономического сравнения различных вариантов. При этом следует стремиться к созданию однослойных фильтров и только в исключительных случаях проектировать многослойные фильтры с возможно меньшим числом слоев.
