Исходные данные

1. Назначение здания: Механический цех

2. Длина здания: B=40м

3. Пролет: L=18м

4. Колонна: клеедощатая

5. Несущая конструкция покрытия: ферма на врубках

6. Крыша: рулонная

7. Режим эксплуатации: А-3

8. Степень ответственности здания: II

9. Место постройки: Санкт-Петербург

- Район по снегу: 3

- Район по ветру: 2

I. Компоновка конструктивной схемы

II. Расчет конструкций деревянных покрытий

Принимаем рулонное покрытие по двойному настилу из досок в двух направлениях, уложенных по прогонам, опирающимся на треугольную ферму. Настил состоит из нижнего - рабочего настила из досок 22х150,уложенных с промежутками 30 мм; верхнего – сплошного настила под двухслойный рубероид на горячей мастике из досок 16х100 мм. Рабочий настил укладывается по прогонам, защитный – под углом 45° к первому.

Расчет рабочего настила.

Согласно [2] доски из древесины 3-го сорта с сопротивлением Ru =13 Мпа. Уклон ската - 0.333.

Нагрузка на рабочий настил, кН/м2 (кгс/м2)

Табл.1

Элемент

Нормативная

нагрузка

Расчетная нагрузка

Двухслойная рубероидная

кровля на горячей мастике

Защитный настил из досок

16 мм:5х0.016

Рабочий настил из досок

22х150мм с расстоянием

между осями 180мм:

5.0х0.022х0.15/0.18

0.06(6.0)

0.08(8.0)

0.092(9.2)

1.3

1.1

1.1

0.078(7.8)

0.088(8.8)

0.1012(10.12)

Итого вес покрытия

0.232(23.2)



0.2672(26.72)

Снеговая нагрузка на покрытие

для СПб с учетом угла наклона

Sнxμxcosα =1.8x1x0.946

1.19(119)

1.4

1.703(170.3)

Итого

1.423(142.3)



1.97(197)

При α =18.42˚ < 25˚ коэффициент µ = 1.0.

Ветровая нагрузка при ho/l=9/18=0.5 согласно прил. [I ,c. 23] положительного давления не создает (се1=-0.42).

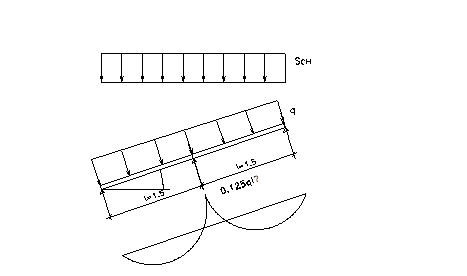

Рассчитываем рабочий настил как двух пролетную неразрезную балку. Расчет ведем на полосе шириной 100см на два случая нагружения.

I случай нагружения – постоянная нагрузка и снег.

Проверка прочности настила.

Погонная нагрузка-нормативная.

Погонная нагрузка-расчетная.

Максимальный изгибающий момент на середине опоры

при моменте сопротивления настила шириной в=100см

и высотой δ=2.2см

напряжение изгиба в досках щита:

Проверка жесткости настила.

Момент инерции настила - см4;

Максимальный прогиб щита

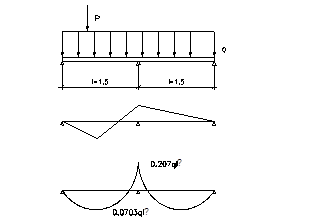

II случай нагружения – постоянная нагрузка и сосредоточенный груз Р=100кгс.

Сосредоточенный груз передается на полосу шириной 0.5 м ,

поэтому, на расчетную полосу передается нагрузка:

Рн =Р/0.5=2·Р

Нормативная сосредоточенная нагрузка

Рнв=2·1.0=2кН

Расчетная сосредоточенная нагрузка

Ррв= Рр · γ п =2·1.2=2.4кН;

.

Собственный вес настила

Максимальный изгибающий момент на середине опоры

Расчет прогонов.

Принимаем разрезной прогон из сосны II сорта. по табл.3 [1], установленный по скату с шагом 1.5 м. Прогон будет испытывать косой изгиб ввиду наличия скатной составляющей. Задаем предварительно сечение бруса прогона 175х200 мм.

Собственный вес прогона:

Полная погонная нагрузка, действующая на прогон

– номативная:

- расчетная:

Проверка прочности прогона.

Изгибающие моменты , действующие в плоскости перпендикулярной скату

;

.

Соответствующие моменты сопротивления и инерции:

см3; см3.

см4; см4

Напряжения изгиба:

Определение жесткости прогона.

Прогиб в плоскости, перпендикулярной скату
