где точки над буквами обознача­ют дифференцирование по времени.

Для анализа работы вибропреобразователя введем в уравнение (15) следующие обозначения:

- частота собственных колебаний системы;

- коэффициент затуха­ния.

Если в приборе нет демпфирующего элемента и частота собственных колебаний незначительная , то. Пренебрегая произвольными постоянными, получим , и показания прибора будут соответствовать действительным перемещениям испытываемой конструкции. Такой прибор называется виброметром.

Инерционная масса (или сейсмомасса) при податливой пружине практически не меняет своего положения в пространстве.

Если при низкой частоте собственных колебаний в прибор ввести хорошо гасящий колебания демпфирующий элемент, то из уравнения (16), пренебрегая первым и третьим слагаемыми, получим , откуда . Такой прибор служит для определения скорости колебаний и его называют виброметром скорости (вибровелосиметром).

При отсутствии демпфера и высокий частоте колебаний перемещение массы пропорционально ускорению; и такой прибор является виброметром ускорения (виброакселерометром).

Виброизмерительные приборы можно разделить на две основные группы: контактные и дистанционные (рис.8). К контактным приборам относятся механические и оптические приборы, применяемые чаще при освидетельствовании конструкций для приближённого определения параметров колебаний (амплитуд и частот). Аналогично назначение и оптических приборов. Более точные измерения могут быть получены приборами с регистрацией показаний на специальной ленте или бумаге ручным вибрографом или вибрографом Гейгера.

Бесспорными преимуществами обладают дистанционно работающие вибропреобразователи, устанавливаемые на испытываемой конструкции (первичные приборы), сигнал которых записывается вторичными прибо­рами, установленными на определенном расстоянии от испытываемой конструкции.

Процесс измерения динамических характеристик испытываемой кон­струкции обычно состоит из следующих операций:

-преобразование измеряемой величины в другую физическую вели­чину более удобную для измерения;

-измерение вторичной физической величины;

-регистрация измерений;

-обработка результатов измерений.

4.1.2. Характеристики используемых приборов

4.1.2.1. Вибромарка

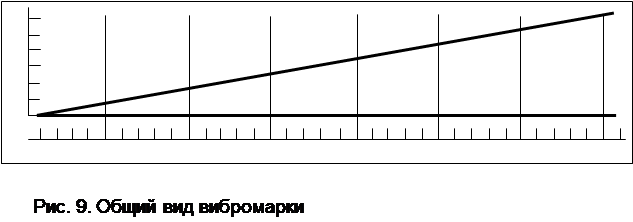

Вибромарка инженера Р.И. Аронова (рис. 7) служит для измерения вибрации с постоянной амплитудой. Принцип действия прибора основан на оптическом эффекте человеческого глаза, т. е. на слитности восприятий явлений, чередующихся быстрее 7 раз в 1 секунду. Следовательно, вибромарка применима при колебаниях с частотой 17 циклов в секунду с малой амплитудой или 8 циклов в секунду при большей амплитуде, так как при меньшем числе колебаний наблюдатель не может надёжно видеть фигуру возникающего клина. Чем больше амплитуда вибрации, тем ближе к основанию расположится остриё клина (рис. 9). Таким образом, вибромарка может быть протарирована как приспособление для измерения амплитуд.

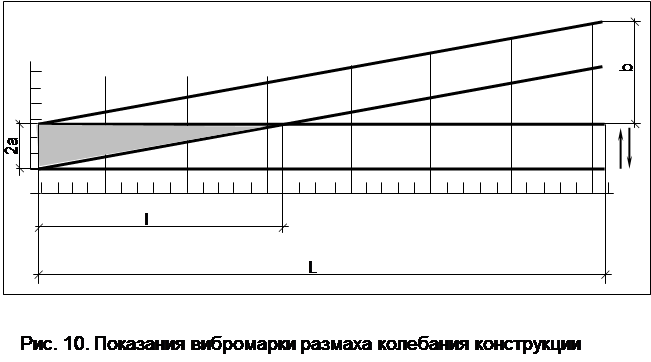

Вибромарка вычерчивается на бумаге в виде острого угла с основанием b=5 .20 мм и L=50 .200 мм и наклеивается на поверхность конструкции, размах колебаний которой требуется определить. Колебания совершаются в направлении стрелок (Рис. 10). Наблюдатель может измерить расстояние l до пересечения сдвоенных треугольников, а затем определить амплитуду колебаний по формуле

4.1.2.2. Ручной виброграф

Для записи колебаний высокой частоты могут с успехом применяться ручные вибрографы. Среди них нашел большое распространение ручной виброграф марки ВР-1, который при записи виброграммы удерживается непосредственно в руках экспериментатора и не требует никакой подставки.

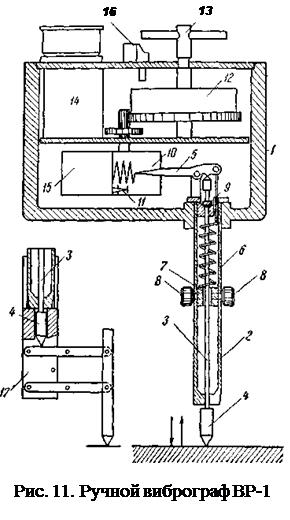

Виброграф (рис. 11) состоит из корпуса 1, в который запрессована трубка 2. Внутри трубки расположен стержень 3 с выступающим наружу наконечником 4. Верхний конец стержня проходит в корпус и упирается своим наконечником в рычаг 5, оттягиваемый книзу концом спиральной пружины 6, прикрепленной к поводку 7. Поводок может передвигаться вдоль трубки и закрепляться в желаемом положении двумя винтами 8. Передвигая по­водок книзу, можно увеличить давление пружины на стержень. Чтобы давление пружины не вытолкнуло стержень вниз, в верхней его части, под наконечником насажена сферическая шайбочка 9, упирающаяся в соответствующее гнездо.

На свободном конце рычага имеется острие, которое производит запись виброграммы путем царапания воскового слоя, покрывающего бумажную ленту 10 шириной 24 мм. На этой же ленте рядом с виброграммой наконечник 11 (отметчик времени) делает отметку времени в виде черточек, наносимых с интервалом в 1 секунду. Лентопротяжный механизм приводится в действие часовой пружиной 12, заводимой ключом 13.

Отметчик времени может работать от собственной батареи, помещающейся в отсеке 14, или от внешнего источника электрического тока, включаемого в соответствующее штепсельное гнездо. Реле отметчика времени, и приводное устройство помещены в отсеке 15. Ручка 16 для приведения вибрографа в действие расположена на крышке корпуса.

Общие габариты прибора: 80 X 130X230 мм. Вес прибора с рычажным приспособлением равен 1.7 кг. Амплитуды колебаний от 0.05 до 1.5 мм записываются с шестикратным увеличением; амплитуды колебаний от 1, 5 до 6 мм записываются в натуральную величину или с двукратным увеличением, для чего на конец трубки надевается специальное рычажное приспособление 17, состоящее из шарнирного параллелограмма, в верхний стержень которого упирается наконечник 4.
