δут = (Rтр0 - R0) · λут, δут = (3,31 - 1,867) · 0,06 = 0,071 м

Согласно номенклатуре утеплителя принимаем толщину утеплителя 8 см - четыре плиты толщиной 2 см.

Определение Rтр0 заполнения световых проёмов:

ГСОП = (tв - tот. пер) zот. пер.

ГСОП = (21 - (-8,5)) · 240 = 7080

Определяем Rтр0 методом интерполяции:

Rтр0 = 0,65 м2·°С / Вт

По данному значению Rтр0 подбираем заполнение проёмов таким образом, чтобы их сопротивление теплопередачи было больше Rтр0.

Для данного значения Rтр0 подходят окна и балконные двери с двухкамерным стеклопакетом из

стекла с мягким селективным покрытием с R0 = 0,68 м2·°С / Вт.

Наружная и внутренняя отделка

Наружные стены после утепления отделываются фасадными плитами.

Внутренние стены оштукатуриваются и отделываются в соответствие с типом помещения.

Потолки в помещениях выравнивают цементно-песчаным раствором и наносят слой побелки.

Конструкции полов:

лестничные клетки и другие внеквартирные помещения - половая плитка;

сан. узлы и ванные комнаты - кафельная плитка;

кухни - линолеумом;

остальные помещения - дощатый пол по лагам.

4. Инженерное оборудование

Проектируемый жилой дом обеспечен следующим инженерным оборудованием:

водопровод: хозяйственно-питьевой от внешней сети;

канализация: хозяйственно-бытовая с выпуском в городскую сеть;

отопление: котельная на газовом и твёрдом топливе;

вентиляция: естественная и приточно-вытяжная;

электроснабжение: от внешней сети с напряжением 380/220 В;

освещение: лампами накаливания и люминесцентными лампами;

устройства связи: телеантенна, телефонная линия;

оборудование санузлов: умывальник, ванна и унитаз.

оборудование кухни: электроплита, раковина.

Список литературы

1. Архитектура гражданских и промышленных зданий: Учебник в 5-ти томах, Т.3. Жилые здания/под ред.К. К. Шевцова/.2-е изд. М.: Стройиздат, 1983. - 239 с.

2. Маклакова Т.Г., Нанасова С.М., Шарапенко В.Г. Проектирование жилых и общественных зданий: учеб. пособие для ВУЗов/Под ред. Т.Г. Маклакова. - М.: Издательство АСВ, 2000. - 280 с

3. Шерешевский И.А. Конструирование гражданских зданий. - Л.: Стройиздат, 2005,-176с.

4. СНиП II-3-79 Строительная теплотехника.

5. СНиП 23-01-99 Строительная климатология.

6. СНиП 2.01.07-85 Нагрузки и воздействия.

7. СНиП 21-01-97 Пожарная безопасность зданий и сооружений.

8. СНиП 2.08.01-89 Жилые здания.

9. ГОСТ 6619-88 Двери деревянные внутренние для жилых и общественных зданий. Типы и конструкции.

10. ГОСТ 24698-81 Двери деревянные наружные для жилых и общественных зданий. Типы и конструкции.

11. ГОСТ 21.101-97 СПДС. Основные требования к проектам и рабочей документации.

12. Гост 21.501-93 СПДС. Правила выполнения архитектурно-строительных рабочих чертежей.

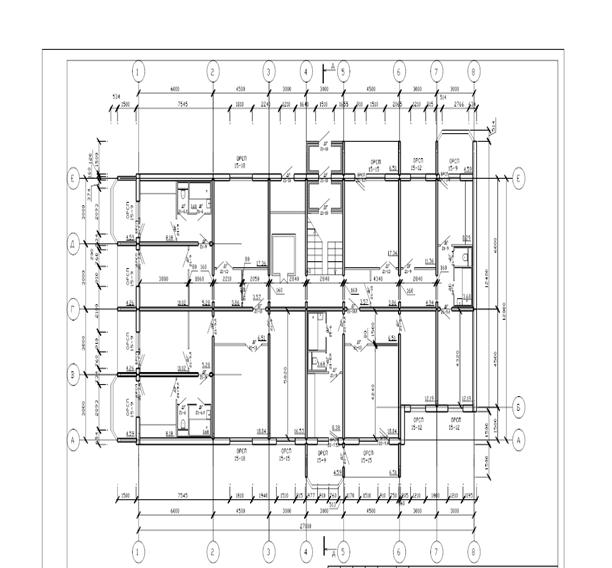

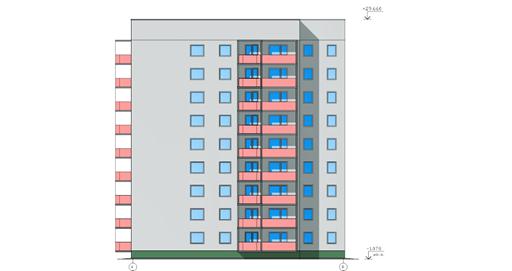

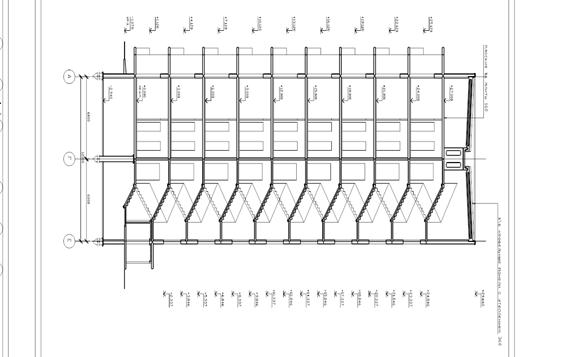

Приложения
