Из вышеописанных зданий формируем бытовой городок. Располагаем его на стройгенплане таким образом, чтобы наиболее удалённая точка возводимого объекта располагалась на расстоянии не более, чем 150 м.

Городок огораживают, подводят к нему временные коммуникации.

3.5. Расчёт нагрузок и подбор электроустановок

3.5.1 Определение мощности по видам потребителей:

1.Мощность силовых потребителей:

- Растворонасос СО-495, 3шт. Рс=12 кВт;

- Компрессорная установка СО 7А, 3 шт. Рс=12 кВт;

- КБ-674А-6. Рс=97 кВт;

- Сварочный аппарат СТШ 500, 5шт. Рс=160 кВт;

- Мелкие механизмы и инструменты Р=5.5 кВт

Суммарная мощность силовых потребителей Рc=286,5 кВт.

2.Мощность, необходимая для внутреннего освещения:

- закрытые склады

S=82,8м2.

Удельная мощность на 1 м2 2 Вт

P=82,8×2=0,2 кВт.

- конторы, мастерские, служебные помещения и т.д.

S=487,5 м2 .

Удельная мощность на 1м2 площади 15 Вт

Р=487,5×15=7,3 кВт.

Суммарная мощность, необходимая для внутреннего

освещения Ров= 7,5 кВт.

3.Мощность, необходимая для наружного освещения:

- освещение территории стройплощадки

Р=(164×285) ×0,4=18,7 кВт.

- открытые склады

S=1218,36 м2.

Удельная мощность на 1 м2 площади 2 Вт

Р=1218,36×2=2,4 кВт.

- освещение монтажа

S=1075 м2

Удельная мощность на 1 м2 площади 3 Вт

Р=1075×3=3,2 кВт.

Суммарная мощность, необходимая для наружного освещения:

Р= 24,3 кВт.

3.5.2. Сумма потребляемых мощностей:

.

Подбираем 1 трансформаторную подстанцию мощностью 320 кВ×А марки КТП СКБ Мосстроя.

Размеры в плане: КТП СКБ Мосстроя

Длина- 3,33 м

Ширина- 2,22 м

Суммарная мощность 1×320=320 кВ×А >Ртр =286,2 кВ×А.

3.5.3.Расчитываем количество осветительных приборов необходимых для освещения рабочей площадки:

Находим площадь строительной площадки:

S=164×285=46740 м2=4,674 Га.

Выбираем лампы накаливания мощностью 1,5 кВт

Количество ламп:

n= p×E×S/pл, где

р-удельная мощность р=0,3 Вт/м2*лк

Е-освещенность (лк) определяется по справочной литературе

рл-мощность лампы (рл=1,0 кВт)

n=0,3*2*46740/1000=28 шт

Возьмем 3 лампы на опору

Количество опор:

N= 9шт по 3 лампы,1шт с одной лампой

Высота опор 25 м

5.3.4.Освещение места производства работ:

Площадь, которую необходимо освещать:

S= 1075 м2

Количество ламп :

n=0,3×20*1075/1000=7 шт.

Количество опор:

N=n/2=10/2=5 шт.

Проектирование сети электроснабжения.

Размещаем источник питания на расстоянии, не превышающем 200 м от центра электрических нагрузок — чтобы потери в сети были минимальны. При подборе сечения провода учитываем условие 1мм2 сечения провода на 1 кВт мощности потребителя для алюминиевых жил.

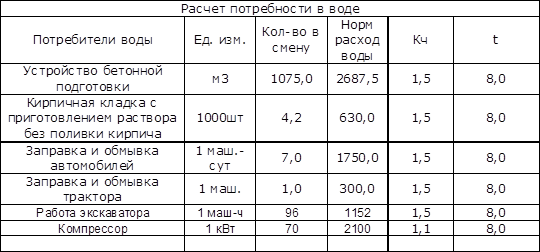

3.6. Расчет потребности в воде и диаметра труб временного водопровода.

Qобщ=Qпр+Qх+Qпож

Qпр=kпр*qп*nп*kr/3600×t

Qх=qx*np*kr/3600*t+qg*ng/60*t1.

Qпр=1,2*((2687,5*1,5+2100*1,1+1,5*(150+1152+1750+300))/3600*8)=0,47 л/с.

Qх=20*38*2/3600*8+30*0,8*38*1/60*45=0,391 л/с.

Qпож=10 л/с , т.к. Sсп=4,674 Га.

Qобщ=0,47+0,391+10=10,861 л/с.

Определение диаметра труб

.

Принимаем диаметр 101,3 мм.

Большие диаметры V=1.5-2м/c.

4. Технико-экономические показатели и их сравнительный анализ.

1) Объем выпущенной продукции

V=92450 м3 - строительный объем.

1075 м2 – общая площадь застройки.

2) Общая сметная стоимость:

2.1.Необходимо вычислить себестоимость СМР, размер накладных расходов НР и плановых накоплений ПН.

Все расчеты ведутся в ценах 1984 года.

ПЗ=1697555 руб.

НР=0.17×ПЗ=0.17×1697555=288584,35 руб.

СС=ПЗ+НР=1697555+288587,35=1986139,35 руб.

ПН=0.08×СС=0.08*1986139,35=158891,148руб.

СМР=ПЗ+НР+ПН=1697555+288584,35+158891,148=2145030,5 руб.

Объём неучтенных работ:

0.15×Q=0,15*13665=241.-дн.

2.2. Соб=Ссмр+Собор+См-жа обор=2145030,5+19861,4+30600=2195492 руб - сметная стоимость строительно-монтажных работ с объекта.

3) Стоимость СМР на единицу конечной продукции равна Соб/V=2195492/92450=23,75 руб/м3

4) Общие трудозатраты

.

5) Затраты труда на единицу

чел.дн./м3 .

6) Средняя выработка на одного человека в день:

7) Тн= 32 мес. - нормативная или расчетная продолжительность строительства.

31,5 мес. - планируемая в курсовом проекте продолжительность строительства.

7) Коэффициент неравномерности трудовых ресурсов.

К=52/(21630/693)=1.68

Коэффициент К должен лежать в пределах 1.5 – 1.7. Это условие выполняется.

5. Заключение.

В результате применения поточного метода работ мы получили:

- использование минимального количества машин : 25 основных строительных машин, машины и механизмы малой механизации, машин “тяжелой” механизации 3 шт.

- проведение работ в 1-3 смены;

- практически равномерное потребление ресурсов;

- отсутствие простоев;

- ритмичность выпуска готовой продукции;

- благоприятные условия для смежников, которые загружены равномерно;

-коэффициент равномерности потока равный ~ 1.68 (в пределах 1.5¸1.7 коэффициент равномерности потока считается оптимальным).

В результате строгого соблюдения указаний СНиП, широкого применения в процессе строительства эффективных устройств для автоматического регулирования машин и средств малой механизации, использования прогрессивных методов контроля качества с использованием изотопов, ультразвука и т.п., мы получили строительную продукцию высокого качества.

6. ЛИТЕРАТУРА:

1.СНиП 3.01.01-85 "Организация строительного производства"

2. СНиП 3.05.06.-85 "Правила проектирования электроустановок"

3.Исходные материалы для задания на выполнение курсового проекта по курсу "Организация строительного производства"

4. Дикман Л.Г. "Организация и планирование строительного производства"

5. Кузин Э.Н. Справочник "Строительные машины '' том 1

6. Станевский и др. “'Строительные краны”

7. Цай Т.Н., Грабовый В.А. "Организация строительного производства"; учебник для вузов. — М.: Изд-во АСВ, 1999.
