1. Основные элементы и параметры сетевых графиков

Сетевое планирование - это метод организационного планирования поточного производства работ, моделирование ритмичного и экономичного ведения работ на объектах строительства.

Метод эффективного ведения работ.

Метод сетевого проектирования позволяет анализировать отклонения сроков выполнения отдельных работ и принимать решения с целью обеспечения в целом запланированной продолжительности строительства.

1.1 Элементы сетевых графиков

Сетевой график представляет собой сетевую модель, отражающую графически взаимосвязь между процессами, выполнение которых необходимо для достижения одной или нескольких поставленных задач.

Работа - это производительный процесс, требующий затрат времени, трудовых и материальных технических ресурсов и приводящих к достижению цели, например, кирпичная кладка.

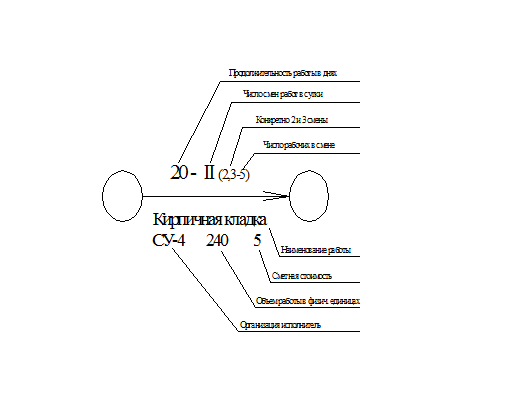

На сетевом графике работа изображается одной большой стрелкой, длина которой не связана с продолжительностью работы, если график составлен не в масштабе времени.

Над и под стрелкой можно проводить характеристики работ.

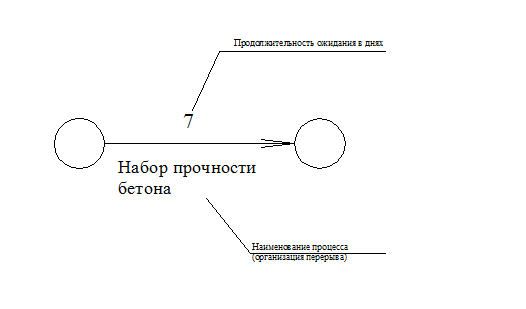

Понятие работы используется в широком смысле и включает в себя кроме охарактеризованной действительной работы следующие значения: ожидания - процесс, выполнение которого требует затрат времени, но не требует затрат ресурсов. К этим процессам относят технологические или организационные перерывы между работой, например, процесс твердения бетона. Обозначается сплошной линией с указанием содержания ожидания и его продолжительности.

Фиктивная работа или зависимость - работа, не требующая затрат ни времени, ни ресурсов и вводится для отражения правильной взаимосвязи между рабочими. В сетевом графике зависимость обозначается пунктирной линией.

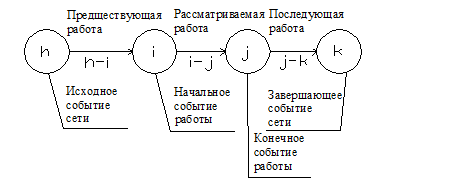

События - это промежуточный или окончательный результат одной или нескольких работ. События изображаются кружками или др. геометрическими фигурами, внутри которой указывается определенный номер - код события. Общая схема кодирования работ и события сетевого графика может быть представлена в следующем виде.

Непрерывная технологическая последовательность работ ограничиваемая исходным и завершающим событием называется путем и обозначается Т. Путь с максимальной продолжительностью называется критическим путем и обозначается Ткр.

где - продолжительность -й работы,

A - исходное событие сети,

Z - завершенное событие сети.

1.2 Временные параметры сетевых графиков и их условное обозначение

код рассматриваемой работы;

код начального события;

код предшествующей работы;

код предшествующего события;

код последующей работы;

код последующего события;

продолжительность рассматриваемого события;

раннее начало работы - это время самое раннее из возможных сроков начала данной работы;

раннее окончание работы - время окончания работы при раннем ее начале;

позднее начало работы - самый поздний из допустимых сроков ее начала, при котором общая продолжительность работ (критический путь) не увеличивается;

позднее окончание работы - время окончания работ при позднем ее начале;

общий (полный) резерв времени работы - это количество времени, на которое можно перенести начало работы или увеличить ее продолжительность, не изменяя общее время продолжительности общего срока строительства;

частный (свободный) резерв времени работы - количество времени на которое можно перенести начало работы или увеличить ее продолжительность без изменения раннего начала последующих работ.

1.3 Алгоритм расчета сетевых графиков

Расчет характеристик (временных параметров) сетевого графика производим следующим образом:

1.3.1 Выполняем расчет ранних характеристик последовательного события (исходного) сети , тогда для первой рассматриваемой работы раннее окончание определяется по формуле

.

Для последующей работы:

.

Если в событие входят два и более работ, то:

.

Для завершающего события модели (k):

.

1.3.2 Выполняем расчет поздних характеристик последовательно от конечного события работы (завершающего события модели) к начальному

Для завершающего события k:

.

Для последующей работы j-k:

тогда

Для остальных (рассматриваемых работ):

тогда

Для исходного события:

1.3.3 Определяем резервы времени

Общий (полный) резерв времени определяем как разность поздних и ранних сроков начала или окончания работы:

Частный (свободный) резерв времени определяем разностью значения раннего начала последующей работы и раннего окончание данной работы:

Для работ лежащих на критическом пути общий и частный резервы времени равны нулю:
