2.2 Определение объемов работ по разработке котлованов и траншей

Подсчёт объёмов котлованов.

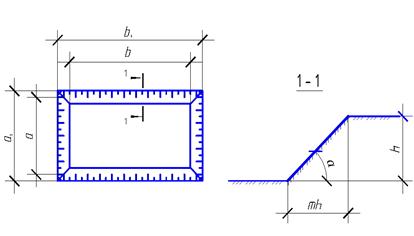

Объём прямоугольного в плане котлована, расположенного на спланированной площадке с уклоном до 10% можно определить по формуле:

где hк - глубина котлована, равная разности между планировочной отметкой в зоне котлована и отметкой дна котлована, м;

а, b - размеры котлована по дну, м;

a1, b1- размеры котлована по верху с учётом принятых откосов

где m - показатель естественного откоса котлована (СНиП 3.01.02-87)

Объём круглого в плане котлована, расположенного на спланированной площадке с уклоном до 10% можно определить по формуле:

V= hк π( R2+Rr+r2)

где hк - глубина котлована, равная разности между планировочной отметкой в зоне котлована и отметкой дна котлована, м;

R - радиус котлована по верху, м;

r - радиус котлована по дну, м;

Котлован №1:

а1=110+2*0.85*4.9= 118.33м

b1=60+2*0.85*4.9=68.33м

а=110м

b=60м

h=4.9м

m=0.85м

V1=м3

Котлован №2:

а1=62.55м

b1= 26.55м

а=60 м

b=24м

h=1.9м

m=0.67м

V2=м3

Котлован №4:

R=25+0.85*4.9=29.165 м

r=25 м

hк=4.9м

m=0.85м

V4=м3

Подсчёт объема траншеи:

где l-длинна траншеи, м;

а-ширина траншеи, м;

h-глубина траншеи, м;

m-показатель крутизны откосов.

Траншея:

l=920м

a=1.8м

h=1.9м

m=0.67

Vтр=(1.8+0.67*1.9)*1.9*920=5371,6м3

2.3 Определение объемов работ по ручной или механической зачистки дна котлованов и траншеи

Подсчёт объёмов недобора грунта.

При определении объёмов котлованов и траншей следует иметь в виду, что эти сооружения должны быть выбраны без нарушения структуры грунта в основании. В связи с этим требования при работе экскаватора предусматривается набор грунта. Объём подчистки дна котлована или траншеи после отрывания его экскаватором:

где - площадь дна котлована;

-глубина (или толщина) недобора, м.

Котлован №1

=0.10м; Vподч1=0.10*6600=660м3

Котлован №2

=0.05м;Vподч1= 0.05*1440=72м3

Котлован №4

=0.10м; Vподч1= 0.10*19625=1962.5м3

Траншея

=0.15м; Vподч1=0.15*1659.6=248.94 м3

3. Водопонижение уровня грунтовых вод

В гражданском и промышленном строительстве для искусственного водопонижения чаще всего используются иглофильтровые установки. Такие установки имеются типовые, однако в зависимости от требуемой глубины водопонижения, величины притока воды и первоначального уровня, грунтовых вод необходимо проверить возможность применения той или иной установки в конкретных условиях и определить требуемое расстояние между иглофильтрами. Иглофильтры располагаются в один ряд параллельно сторонам котлована на расстоянии 0,5–1,0 м от бровки.

Расчет иглофильтровой установки производится по следующей методике.

Потребная производительность насосной установки определяется по формуле

,

где kф – коэффициент фильтрации, м/сутки;

Н – мощность водоносного слоя,м;

S – величина проектируемого понижения уровня грунтовых вод, м, (пониженный уровень грунтовых вод должен быть на 0,5 м ниже дна котлована);

Rr – радиус действия группы иглофильтров, м, равный

,

где R – радиус действия одного иглофильтра,м,определяемый по формуле проф. И.П. Кусакина

,

r – приведенный радиус группы иглофильтров,м, равный

,

где F – площадь котлована, огражденная иглофильтрами.

Пропускная способность одного иглофильтра, м3/ч, определяется из выражения

,

где d – диаметр фильтрового звена, м.

Количество иглофильтров в установке должно быть не менее

.

Расстояние между иглофильтрами не должно превышать

,

где L – периметр ограждения котлована иглофильтрами.

№1

H-мощность водоносного слоя H=S

S-требуемое поглощение УГВ

H=4,1-3,1=1,

R-радиус одного иглофильтра

R=(м)

r-приведенный радиус группы иглофильтров

(м)

F-площадь котлована внутри контура иглофильтров

()

-радиус действия группы иглофильтров

(м)

Q-приток воды к иглофильтровым установкам

n-количество иглофильтров

(округляем в большую сторону и принимаем значение 60)

L-периметр котлована

(м)

l-расстояние между иглофильтрами

(м)
