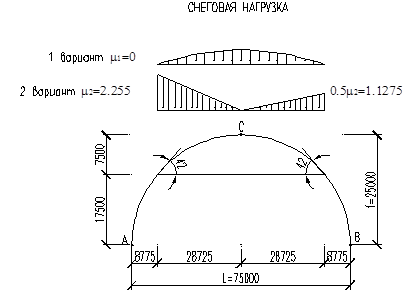

Снеговая нагрузка

Чусовой - III снеговой район.

1,24

Ветровая нагрузка

Рассматриваем местность тип В – городские территории, лесные массивы и другие местности равномерно покрытые препятствиями.

Обозначения:

i – участок с однозначной эпюрой h1, h2, h3, h4.

j – участок осреднения.

Ветровую нагрузку находим на двух участках

1 участок - ;

2 участок -

На каждом участке находим средний коэффициент:

где, - коэффициент k из табл. 6 СНиП "Нагрузки и воздействия"

- протяженность участка с однозначной эпюрой на определенном участке.

- тангенс угла наклона эпюры ветрового давления на участке с однозначной эпюрой.

Расчетное значение ветровой нагрузки.

Чусовой – II ветровой район ÞW0 = 0,3

Се – аэродинамический коэффициент по приложению СНиП в зависимости от конфигурации здания.

Се1 = +0,7; Се2 = -1,2; Се = -0,4;

gf – коэффициент надежности по нагрузке. gf = 1,4

Полные погонные нагрузки (при )

Нормативная:

Расчетная:

Статический расчет

Ширина площадки опирания на верхний пояс несущей конструкции 6см., расчетный пролет плиты: . Плита рассчитывается как балка на 2-х опорах.

Расчетный изгибаемый момент:

Поперечная сила:

Геометрические характеристики сечения

Расчет клеефанерных конструкций выполняется по методу приведенного поперечного сечения в соответствии с п.4.25 СНиП II-25-80.

Расчетная ширина фанерных обшивок при

(

,

где: b – полная ширина сечения плиты, l – длина плиты, - расстояние между продольными ребрами по осям.

Геометрические характеристики плиты приводим к фанере с помощью коэффициента приведения:

Приведенная площадь поперечного сечения:

Приведенный статический момент поперечного сечения плиты относительно нижней грани:

Расстояние от нижней грани до нейтральной оси сечения плиты:

Расстояние от нейтральной оси до верхней грани плиты:

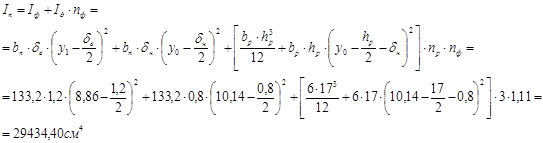

Приведенный момент инерции плиты (без учета собственных моментов инерции обшивок):

Приведенные моменты сопротивления плиты:

Конструктивный расчет

Напряжения в нижней растянутой обшивке:

0,6 – коэффициент, учитывающий снижение расчетного сопротивления фанеры марки ФСФ в растянутом стыке при соединении "на ус".
