а)
|
б)
|
|
в)
|
г)
|
|
д)
|
е)
|
|
ж)
|
з)
|
|
и)
|
к)
|

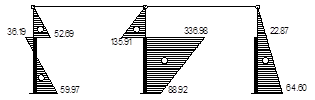

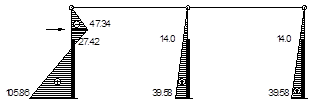

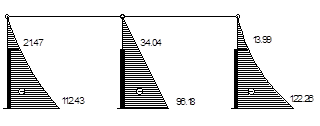

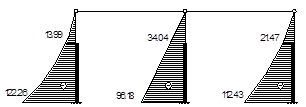

Рис. 8. К статическому расчету поперечной рамы:
а – основная система метода перемещений; б – эпюра от постоянной
нагрузки; в – снеговой; г-ж – крановых в соответствии с
нагружениями 1 … 5; и,к – ветровой слева и справа.
Таблица 2
Расчетные усилия в левой колонне (ось А) и их сочетания
(изгибающие моментвы в кН·м, силы – в кН).
|
Усилия в сечениях колонн | |||||||||
|
Нагрузки |
№ нагру-жения |
Коэф-фици-ент Соче-таний |
II-II |
III-III |
IV-IV | ||||
|
M |
N |
M |
N |
M |
N |
Q | |||
|
Постоянная |
1 |
1 |
25,54 |
281,78 |
-39,36 |
361,41 |
-8,34 |
438,87 |
3,53 |
|
Снеговая |
2 |
1 |
20,47 |
143,64 |
-15,44 |
143,64 |
-10,85 |
143,64 |
0,488 |
|
3 |
0,9 |
18,42 |
129,28 |
-13,90 |
129,28 |
-9,77 |
129,28 |
0,44 | |
|
Крановая (от2-х кранов) Mmax на левой колонне |
4 |
1 |
-87,19 |
0 |
196,55 |
630,52 |
37,41 |
630,52 |
-16,93 |
|
5 |
0,9 |
-78,47 |
0 |
176,90 |
567,47 |
33,67 |
567,47 |
15,24 | |
|
Крановая (от2-х кранов) Mmax на средней колонне |
6 |
1 |
-52,69 |
0 |
36,19 |
197,52 |
-59,97 |
197,52 |
-10,23 |
|
7 |
0,9 |
-47,42 |
0 |
32,57 |
177,77 |
-53,97 |
177,77 |
-9,21 | |
|
Крановая(от 4-х кранов) |
8 |
1 |
-24,57 |
0 |
48,63 |
162,67 |
3,80 |
162,67 |
-4,77 |
|
9 |
0,9 |
-22,11 |
0 |
43,77 |
146,40 |
3,42 |
146,40 |
-4,29 | |
|
Крановая |
10 |
1 |
±27,42 |
0 |
±27,42 |
0 |
±105,86 |
0 |
±14,19 |
|
11 |
0,9 |
±24,69 |
0 |
±24,69 |
0 |
±95,27 |
0 |
±12,77 | |
|
Крановая на средней колонне |
12 |
1 |
±14,0 |
0 |
±14,0 |
0 |
±39,58 |
0 |
±2,72 |
|
13 |
0,9 |
±12,6 |
0 |
±12,6 |
0 |
±35,62 |
0 |
±2,45 | |
|
Ветровая слева |
14 |
1 |
13,99 |
0 |
13,99 |
0 |
122,26 |
0 |
17,21 |
|
15 |
0,9 |
12,59 |
0 |
12,59 |
0 |
110,03 |
0 |
15,29 | |
|
Ветровая справа |
16 |
1 |
-21,47 |
0 |
-21,47 |
0 |
-112,43 |
0 |
-13,23 |
|
17 |
0,9 |
-19,32 |
0 |
-19,32 |
0 |
-101,19 |
0 |
-11,91 | |
|
Основные сочетания нагрузок с учетом крановой и ветровой |
Mmax |
1+3+9+11(+)+15 |
1+5+11(+)+15 |
1+5+11(+)+15 | |||||
|
59,13 |
411,06 |
174,82 |
928,88 |
230,63 |
1006,34 |
46,60 | |||
|
Mmin |
1+5+11(-)+17 |
1+3+17 |
1+3+7+11(-)+17 | ||||||
|
-96,94 |
281,78 |
-72,58 |
490,69 |
-268,54 |
745,92 |
-30,15 | |||
|
Nmax |
1+3+5+11(-)+17 |
1+3+5+11(+)+15 |
1+3+5+11(+)+15 | ||||||
|
-78,52 |
411,06 |
160,92 |
1058,16 |
220,86 |
1135,62 |
47,04 | |||
|
То же, без учета крановых и ветровой |
1+2 |
1+2 |
1+2 | ||||||
|
46,01 |
425,42 |
-54,80 |
505,05 |
-19,19 |
582,51 |
3,79 | |||
на левой колонне
