Оглавление

Введение

Функции и планировочные решения

Конструкции мансардного этажа

Проектирование мансарды

Строительство мансарды

Утепление мансард

Защита утеплителя от продувания

Устройство пароизоляции

Дополнительное утепление существующих мансард

Освещение мансарды

Проектирование мансард с учетом световых потоков

Вентиляционные устройства мансардных окон

Интерьер

Требования СНиП к проектированию мансардных этажей

Справочный материал

Список литературы

Введение

Мансарда - это эксплуатируемая часть здания, ограждающие конструкции которого одновременно выполняют функции крыши [1].

"Мансарда" - это французское слово. В 1630г. французский архитектор Француа Мансар впервые использовал чердачное помещение для жилых целей. Такой чердачный этаж по его имени и получил название «МАНСАРДА».

В соответствии со СНиП 2.08.01-89* "Жилые здания" - "Этаж мансардный (мансарда) - этаж в чердачном пространстве, фасад которого полностью или частично образован поверхностью (поверхностями) наклонной или ломаной крыши, при этом линия пересечения плоскости крыши и фасада должна быть на высоте не более 1.5 м от уровня пола мансардного этажа".

Мансардный этаж может занимать всю площадь здания, либо его часть, но, как правило, в пределах лежащих ниже стен базового здания. Архитектурно-планировочные решения могут иметь широкий диапазон, а помещения - любую площадь и конфигурацию.

Сегодня выбор в пользу мансардных помещений в индивидуальном строительстве оправдан рядом причин. Устройство мансарды позволяет наиболее оптимально использовать жилую площадь, значительно экономя пространство, да и средства, затраченные на строительство. Устройство мансардного этажа на месте чердачного помещения или на плоской крыше зданий сокращает теплопотери через кровлю в пределах 7-9%. Если соблюсти все технологические тонкости устройства мансардной крыши, можно существенно сократить расходы, связанные с ремонтом кровли.

Устройство мансардной крыши имеет свои отличия, которые обусловлены тем, что она подвергается различным воздействиям не только сверху, но и снизу: теплый влажный воздух из жилых помещений поднимается вверх и в виде конденсата выпадает на внутренней поверхности крыши. В связи с этим необходимо строго соблюсти требования, предъявляемые к конструкции мансардной крыши, а именно позаботиться об устройстве теплоизоляции, гидроизоляции и пароизоляции. Мансардный этаж имеет самую большую общую поверхность соприкосновения с внешней средой, поэтому требует эффективной и тщательной теплоизоляции.

Функции и планировочные решения

Функционально-планировочный аспект использования мансардного этажа определяется, в основном, назначением здания, а планировочные особенности связаны со структурой здания и с нижерасположенными помещениями. Мансардный этаж может занимать всю площадь здания, либо его часть, но, как правило, в пределах лежащих ниже стен базового здания. Архитектурно-планировочные решения могут иметь широкий диапазон, а помещения - любую площадь и конфигурацию.

При проектировании мансардного этажа выбор планировочного варианта должен быть основан на анализе планировочной схемы здания-основы, определен при изучении социальной потребности данного жилого образования и выполнен в соответствии с действующими нормативными требованиями.

Необходимо различать три основных типа мансардных этажей:

· мансардный этаж с формированием отдельного этажа в одном уровне;

· мансардный этаж с двухуровневым развитием;

· мансардный этаж с пространственной организацией антресольного этажа при двухуровневом развитии верхнего этажа здания-основы.

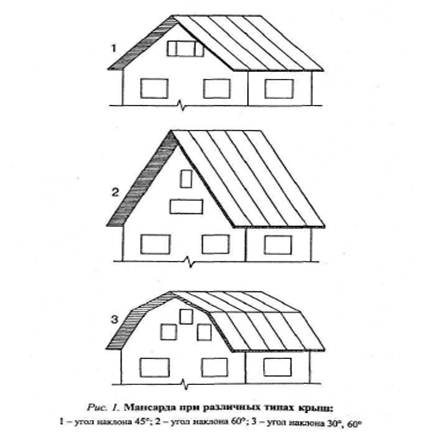

Конструкции мансардного этажа

Конструкция и геометрия крыши определяет архитектурную форму венчающей части здания, а это, в свою очередь, необходимость создания единства конструктивного и архитектурного решений во взаимосвязи с внутренним пространством, обусловленным функциональным назначением.

Выбор той или иной архитектурно-строительной системы мансардного этажа включает определение несущей конструкции и ограждения, а также организацию строительных работ на объекте в застроенной части города.

Для мансардных этажей рекомендуется выбирать легкие конструкции и материалы, поскольку, с одной стороны, следует максимально облегчить их транспортировку на этаж, а с другой, собственный вес конструкций должен быть минимальным, с учетом той нагрузки, которая будет перенесена на уже существующее здание.

Эти предпосылки в целом указывают на то, что конструкции следует выбирать из материалов на основе древесины или тонкостенного холодногнутого металлического профиля. Использование каменных и бетонных материалов для создания несущей конструкции мансардного этажа на реставрируемом, да и вновь строящемся здании не рекомендуется.

Кровельное покрытие должно соответствовать этим же предпосылкам, то есть должно быть выполнено преимущественно из легких материалов в виде металлических листов, металлочерепицы и тому подобное. В случаях, когда это необходимо в целях сохранения среды уже существующей застройки, покрытие выполняется из глиняной или цементно-песчаной черепицы, цветного металла и прочих материалов.

Внутренняя облицовка ограждения мансарды выполняется преимущественно из гипсокартонных листов. Внутренние перегородки целесообразно выполнять поэлементной сборкой с облицовкой гипсокартонными листами по стойкам из тонколистовых профилей.

Мансардный этаж в большей степени, чем нижние этажи подвержен потерям тепла по той простой причине, что над ним нет "тепловой подушки". Он имеет большую общую поверхность соприкосновения с внешней средой. Поэтому из соображений комфорта и экономии необходима эффективная и тщательная теплоизоляция. При повышенной теплоизоляции более строгие требования предъявляются к термическому уплотнению и его исполнению. Такое уплотнение не дает теплому воздуху проникать через уплотняющий слой. Для теплоизоляции должен применяться эффективный утеплитель, например, плита из минеральной ваты, с = 0,004 Вт/м oС по расчету. С внутренней стороны утеплителя (повернутой к помещению) предусматривается слой пароизоляции, а с внешней стороны - гидроизоляции. Также важно, чтобы между верхней стороной утепляющего слоя и нижней стороной кровельного покрытия имелась достаточно эффективное вентиляционное пространство, что способствовало бы вентиляции и удалению неизбежного потока влажного теплого воздуха, который будет проникать через паровые преграды и теплоизоляционный слой.

Проектирование мансарды

· Огромная роль, в зависимости от уровня зрительного восприятия, принадлежит линиям и формам, определяемым геометрией крыши.

· Важным условием размещения мансардных помещений является их взаимосвязь с коммуникационной структурой здания - основы.
