Лифты и эскалаторы. Они относятся к механическим устройствам для организации сообщения между этажами. Наибольшее распространение получили лифты периодического (прерывистого) действия. В зависимости от требований, используют кабины непроходные с одним входом в лифт или кабины проходные с расположением входов с противоположенных шахты лифта.
Машинное помещений лифта может находиться над шахтой (верхнее расположение) или под ней (нижнее расположение).
Лифтовая шахта не должна примыкать непосредственно к жилим помещениям; располагать машинное отделение лифтов непосредственно над и под жилими помещениями, а также смежными с ними.
В настоящее время получили распространение, так называемые, наружные лифты подвесной конструкции, которые применяют в жилых зданиях старой постройки, в общественных зданиях различного назначения.
Лифты, небольшой скорости, непрерывно действующие (не останавливающиеся) называются патерностеры.
Эскалатором называют движущуюся лестницу, относящуюся; к классу подъемных устройств непрерывного действия. В зданиях часто применяют многомаршевые схемы размещения эскалаторов.
Одномаршевый эскалатор состоит из натянутых цепей-ступеней, опирающихся на несущие наклонные металлические фермы. Тяговые цепи и ступени, каждая из которых движется на четырех бегунках, образуют эскалаторное полотно. Верхняя ветвь полотна является рабочей, а нижняя - холостой.
В конструкцию входят движущиеся поручни, высотой 90см. Наиболее распространенными являются эскалаторы с шириной полотна 0,6 до 1,0м. Угол наклона полотна может быть произвольным, но не превышающим 30 градусов. Эскалаторы в здании должны дублироваться обычными лестницами для пожарной безопасности.
Поперечный разрез

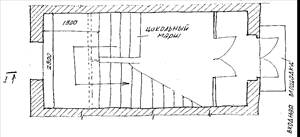

Двухмаршевая лестница из сборных железобетонных маршей и площадок (план 1–го этажа)
Сборные железобетонные лестничные марши со складчатыми ступенями
Сборные железобетонные лестничные марши с пустотелыми ступенями
|

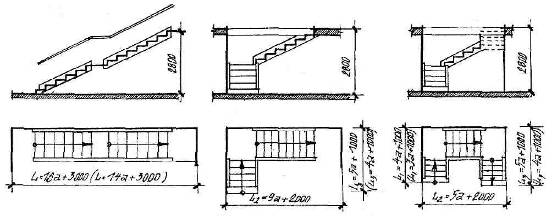

МЕЖДУКВАРТИРНЫЕ ЛЕСТНИЦЫОДНОМАРШЕВАЯ |

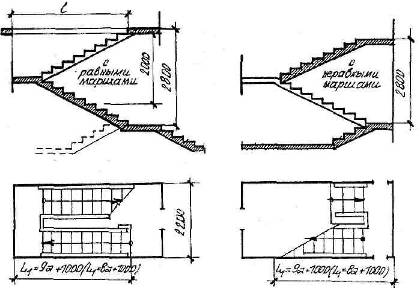

ДВУХМАРШЕВЫЕ |
|
а – размер проступи в – размер подступенка |
|
|
Примечания: 1. внутриквартирные лестницы должны удовлетворять формуле 2b+а=60-64 см; величина 60-64см – размер среднего шага человека. 2. Рекомендуемый уклон лестницы – 1:1,5, что соответствует отношению b:а=16,6:25 (допускается максимальный уклон 1:1,25 см). 3. В скобках даны размеры для уклона 1:1,25. 4. Минимальная ширина марша равна 90 см. 5. высота проходов под лестничным маршем до низа выступающих конструкций не менее 200 см. | |
|

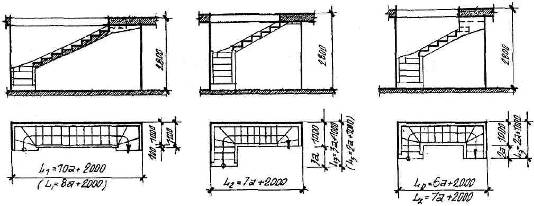

ВНУТРИКВАРТИРНЫЕ БЕЗ ЗАБЕЖНЫХ СТУПЕНЕК | |
|
| |
|
С ЗАБЕЖНЫМИ СТУПЕНЯМИ | |
|
| |
|

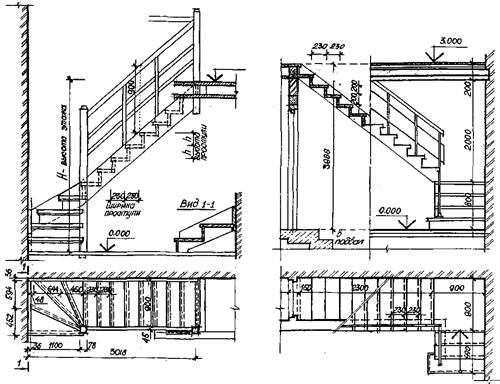

ДЕРЕВЯННАЯ ЛЕСТНИЦА С ЗАБЕЖНЫМИ СТУПЕНЯМИ |

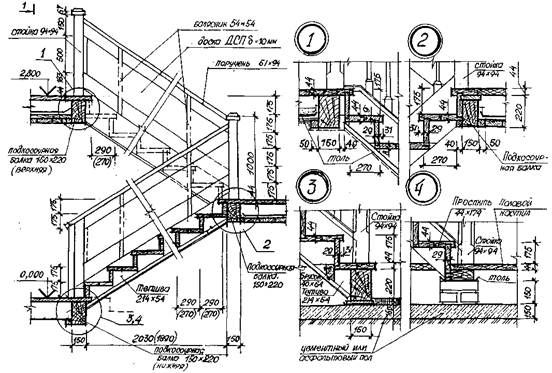

ДЕРЕВЯННАЯ ДВУХМАРШЕВАЯ ЛЕСТНИЦА |
|
| |
|
ДВУХМАРШЕВАЯ ДЕРЕВЯННАЯ ЛЕСТНИЦА | |
|
| |
|
С ЖЕЛЕЗОБЕТОННЫМИ СТУПЕНЯМИ И ЖЕЛЕЗОБЕТОННЫВМИ КОСОУРАМИ |
ВКЛАДЫШ ВЕРХНЕЙ ПЛОЩАДКИ СВ 12 - 2 |
СТУПЕНЬ ВЕРХНЯЯ ФРИЗОВАЯ СВ - 11 |
|

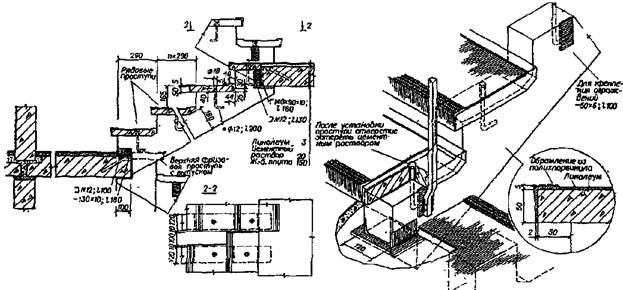

ИЗ ЖЕЛЕЗОБЕТОННЫХ ПРОСТУПЕЙ И КОСОУРОВ
|
| |
|
ДОБОРНАЯ ПЛИТА ВЕРХНЕЙ ПЛОЩАДКИ ПД-11 | ||
|
| ||
|
СТУПЕНЬ ОСНОВНАЯ СО-11 |
СТУПЕНЬ НИЖНЯЯ ФРИЗОВАЯ СН-11 | |
|
| ||
|
КОСОУР | ||
|
| ||
|
ПОДКОСОУРНАЯ БАЛКА К 26 | ||
|
| ||
|
С ЖЕЛЕЗОБЕТОННЫМИ СТУПЕНЯМИ И СТАЛЬНЫМИ КОСОУРАМИ | ||
|
| ||
ЛЕСТНИЦЫ ИЗ МЕЛКОРАЗМЕРНЫХ ЭЛЕМЕНТОВ ДЛЯ МАЛОЭТАЖНЫХ ЗДАНИЙ

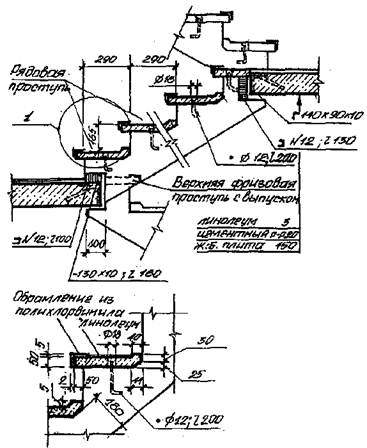

С ЖЕЛЕЗОБЕТОННЫМИ СТУПЕНЯМИ И СТАЛЬНЫМИ КОСОУРАМИ
|
|
ВЕРХНЯЯ ФРИЗОВАЯ СТУПЕНЬ | |||||
|
С ВЫПУСКОМ ДЛЯ ПРОМЕЖУТОЧНЫХ ПЛОЩАДОК |
С ЧЕТВЕРТЬЮ И ВКЛАДЫШЕМ ДЛЯ ВЕРХНЕЙ ПЛОЩАДКИ | |||||
|
| ||||||
|
СТУПЕНИ: | ||||||
|
НИЖНЯЯ ФРИЗОВАЯ |
РЯДОВАЯ |
ЦОКОЛЬНАЯ |
ПОДВАЛЬНАЯ | |||
|
| ||||||
|
КОСОУР И ПОДКОСОУРНАЯ БАЛКА | ||||||
|
| ||||||
|
ИЗ ЖЕЛЕЗОБЕТОННЫХ ПРОСТУПЕЙ И КОСОУРОВ | ||||||
|
| ||||||
|
ИЗ ДЕРЕВЯННЫХ МАРШЕЙ НА ТЕТИВАХ | ||||||
|
| ||||||
