Введение

Генеральный план — часть проекта, в которой комплексно решаются вопросы планировки, размещения зданий и сооружений, транспортных коммуникаций и инженерных сетей на территории НПЗ и НХЗ; в этой же части освещаются задачи, связанные с размещением предприятия в промышленном узле. Разработка генерального плана представляет собой сложную задачу, требующую учета различных факторов.

Важными проектными документами, разрабатываемыми при составлении этой части проекта, являются графические изображения генерального и ситуационного планов завода. Чертеж планировки территории, отведенной под строительство предприятия, на который в процессе проектирования наносят все здания и сооружения , автомобильные и железные дороги, подземные и наземные трубопроводы, кабельные линии электроснабжения и связи и т. п., называется генеральным планом завода. Генеральный план выполняется в масштабе, который зависит от размеров проектируемых сооружений. Генпланы НПЗ и НХЗ обычно разрабатываются в масштабах 1:500, 1:2000, 1:5000.

1. Размещение завода. Ситуационный план

При проектировании новых нефтеперерабатывающих и нефтехимических заводов их следует, как правило, размещать в составе группы предприятий с общими объектами (промышленного узла), на территории, которая предусмотрена схемой или проектом районной планировки, проектом планировки промышленного района.

Для размещения завода выбираются земли не сельскохозяйственного назначения или непригодные для сельского хозяйства.

При отсутствии таких земель используются участки на сельскохозяйственных угодьях худшего качества.

Поскольку НПЗ и НХЗ являются источниками загрязнения атмосферного воздуха, их следует размещать по отношению к жилой застройке с учетом ветров преобладающего направления.

Между промышленной зоной и жилым поселком предусматривается санитарно-защитная зона, размеры которой выбираются Ш соответствии с «Санитарными - нормами проектирования промышленных предприятий».

В процессе выбора площадки различные варианты размещения завода наносятся на чертеж ситуационного плана. Кроме площадок на ситуационном плане наносятся промышленные предприятия, имеющиеся в районе; существующие населенные пункты и площадка, намеченная для размещения заводского жилого поселка; железнодорожные пути и автомобильные дороги; трассы линий' водопровода и канализации с указанием мест водозабора и площадки для очистных сооружений; заводская ТЭЦ и трассы линий электро- и теплоснабжения; водоемы и водные пути; карьеры местных строительных материалов. Ситуационный план составляется в масштабе 1 : 10000 или 1 :25 000.

Рис. 1.1. Ситуационный план НПЗ

1— территория завода. 2 — административно-хозяйственная зона; 3 —ремонтно-механическая база; 4 — база оборудования; 5 — зона расширения НПЗ; 6 —очистные сооружения; 7 — ТЭЦ; 8 — строительно-монтажная площадка ТЭЦ; 9 — товарный парк сжиженных газов; 10 — железнодорожная станция; 11— промыво-пропарочная станция; 12 — водозабор питьевой воды; 13 — промышленный водозабор; 14 — пункт приема нефти; 15 — пруды-накопители очищенных стоков.

На рис. 1.1 приведен ситуационный план НПЗ. Рядом с площадкой НПЗ находится заводская ТЭЦ, предусмотрена территория для расширения завода. В соответствии с действующими противопожарными нормами товарная, база сжиженных газов удалена от основной промплошадки. На ситуационном плане изображены также пункт приема нефти, водозаборные сооружения питьевого и промышленного водоснабжения, железнодорожная станция. Населенный пункт в данном случае, находится на расстоянии свыше 5 км or заводской площадки и поэтому не изображен на плане.

2. Принципы построения генерального плана НПЗ и НХЗ

При разработке генеральных планов НПЗ и НХЗ необходимо обеспечить наиболее благоприятные условия для производственного процесса, рациональное и экономное использование земельных участков. В генеральных планах НПЗ предусматривается: функциональное зонирование территории с учетом технологичеcких связей, санитарно-гигиенических и противопожарных требований; рациональные инженерные связи внутри предприятия, а также между предприятием и жилым поселком; возможность осуществления строительства очередями или пусковыми комплексами; защита подземных вод и открытых водоемов от загрязнения сточными водами и отходами. Следует также учитывать природные особенности района строительства (температуру воздуха и преобладающее направление ветра, возможность больших снегоотложений и т. д.).

Важным показателем рациональности решения генерального плана является плотность застройки, представляющая собой отношение площади застройки к площади предприятия в пределах ограды. Площадь застройки определяется как сумма площадей, занятых зданиями и сооружениями всех видов, включая открытые технологические, санитарно-технические и энергетические установки, эстакады, площадки погрузо-разгрузочных устройств, подземные сооружения, склады. Глава СНиП П-89—80 «Генеральные планы промышленных предприятий» предусматривает, что плотность застройки НПЗ и НХЗ должна быть не ниже 46%. Размещение технологических объектов на генплане должно отвечать последовательности переработки сырья в технологическом потоке — от головного производства (AT и АВТ на НПЗ, установки пиролиза на НХЗ) к объектам приготовления и отгрузки товарной продукции. Технологические потоки при разработке генеральных планов направляют параллельно один другому и перпенди-кулярно направлению развития предприятия, что позволяет автономно развивать строящиеся и эксплуатируемые комплексы.

Генеральный план НПЗ и НХЗ должен предусматривать деление территории предприятия на зоны с учетом функционального "назначения отдельных объектов. Зоны формируются таким образом, чтобы свести к минимуму встречные потоки, обеспечить выполнение норм и правил техники безопасности и промышленной санитарии.

На современных НПЗ И НХЗ выделяют следующие зоны: предзаводскую , производственную, подсобную, складскую, сырьевых и товарных парков.

В предзаводской зоне размещают заводоуправление, учебный комбинат, здравпункт или поликлинику, общезаводскую столовую, пожарное депо, газоспасательную станцию и т.п. Генеральный план предзаводской зоны приведен на рис. 1.2. В предзаводской зоне наряду с решением общей объемно-пространственной композиции зданий следует предусматривать дополнительные элементы благоустройства. Разделение корпусов в предзаводской зоне осуществляется по функциональным признакам. Заводоуправление блокируется с машиносчетной станцией и АТС, столовая — с учебным комбинатом. Здания пожарного депо, газоспасательной службы, поликлиники, проходной удалены от административного блока, так как они непосредственно связаны c основной транспортной магистралью, идущей на завод.

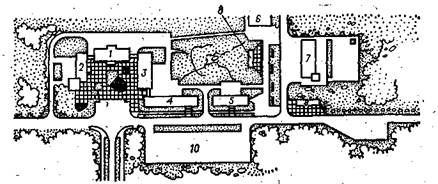

Рис 1.2. Генеральный план предзаводской зоны:

1— заводоуправление с конференц-залом; 2.— машиносчетная станция и АТС; 3 — столовая; 4 — учебный комбинат; 5 — поликлиника; 6 — проходная с караульным помещением; 7 — пожарное депо и газоспасательная станция; 8 — навес для велосипедов; 9 — автобусная стоянка; 10 — стоянка для автомобилей.
