Проектирование одноэтажного каркасного здания из лёгких конструкций ст. Северская
Рефераты >> Строительство >> Проектирование одноэтажного каркасного здания из лёгких конструкций ст. Северская

Содержание

Введение

1. Компоновка конструктивного решения здания

2. Определение сейсмичности строительной площадки и сбор нагрузок

2.1 Сбор нагрузок

2.2 Расчет каркаса в поперечном направлении

3. Расчет каркаса в продольном направлении

4. Определение сейсмических нагрузок с учетом кручения здания в плане

5. Антисейсмические мероприятия

Литература

Введение

В связи с увеличением частоты природных катаклизмов, а именно землетрясений возникла проблема сейсмоустойчивости зданий и сооружений, построенных без учета сейсмических воздействий, что в случае данных природных катастроф наносит материальный ущерб. Принимая во внимание всё это в районах подверженных сейсмическим воздействиям силой 7 и более баллов, возникла необходимость возведения зданий и сооружений, способных выдерживать сейсмические воздействия.

При разработке проектов зданий и сооружений выбор конструктивных решений производят исходя из технико-экономической целесообразности их применения в конкретных условиях строительства с учетом максимального снижения материалоемкости, трудоемкости и стоимости строительства, достигаемых за счет внедрения эффективных строительных материалов и конструкций, снижения массы конструкций и т.п. Принятые конструктивные схемы должны обеспечивать необходимую прочность, устойчивость; элементы сборных конструкций должны отвечать условиям механизированного изготовления на специальных предприятиях.

При проектировании гражданских зданий необходимо стремиться к наиболее простой форме в плане и избегать перепадов высот. При проектировании часто выбирают объемно-планировочные и конструктивные решения, так как они обеспечивают максимальную унификацию и сокращение числа типоразмеров и марок конструкций.

1. Компоновка конструктивного решения здания

Здание имеет полный металлокаркас;

Здание проектируется каркасное.

Размеры здания в плане 24х60м;

Сетка колонн 24х6м;

Фундаменты – отдельные железобетонные

Покрытие – стальной проф лист, утеплитель, трехслойные панели покрытия;

Несущие конструкции покрытия стальные фермы пролетом 24 м;

Стальные прогоны при шаге ферм 6м-швелер №16

Ограждающие трехслойные панели покрытия опираются на стальные прогоны с шагом 3м;

Сечение стальных колонн двутавр №50

По периметру здания цокольная стеновая панель из керамзитобетона толщиной 300мм и высотой 1,2м,опирающаяся на фундаментную балку;

между поверхностями стен и конструкциями каркаса должен предусматриваться зазор не менее 20мм;

В межферменном пространстве покрытия размещают различные трубопроводы, осветительную арматуру и др. По продольным стенам предусмотрено ленточное остекление от отметки +1,2 до +3,6 метра. Торцевые стены без остекления.

2. Определение сейсмичности строительной площадки и сбор нагрузок

Требуется рассчитать конструкции здания, при его привязке к площадке строительства.

Согласно СНиП II-7-81* (Строительство в сейсмических районах) в разделе Общее сейсмическое районирование территории Российской Федерации ОСР-97” (Список населенных пунктов) по карте ОСР-97-В-5% сейсмичность района ст. составляет 8 баллов (Карта В - объекты повышенной ответственности и особо ответственные объекты. Решение о выборе карты при проектировании конкретного объекта принимается заказчиком по представлению генерального проектировщика, за исключением случаев, оговоренных в других нормативных документах).

Определение сейсмичности площадки строительства производим на основании сейсмического микрорайонирования для III категории групп по сейсмическим свойствам. Сейсмичность площадки строительства при сейсмичности района 8 баллов, составляет 9 баллов.

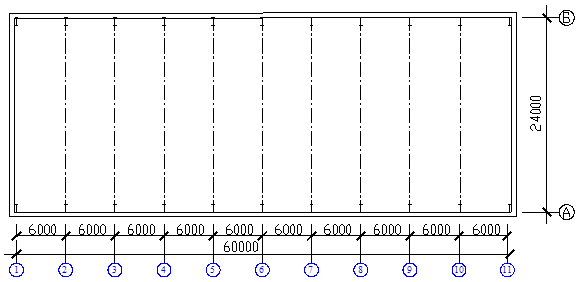

Рис.1- План здания

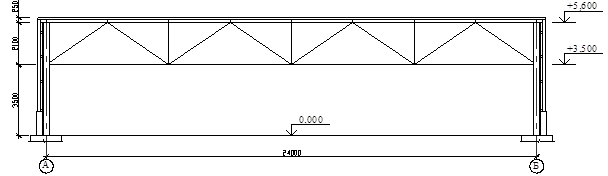

Рис.2-Поперечный разрез здания

2.1 Сбор нагрузок

Сбор нагрузок производим на 1 м2 покрытия здания.

Сбор нагрузок производим в табличной форме и представлен в таблице 2.1.

Таблица 1- Нагрузка на 1м2 покрытия

Вид нагрузки

Нормативная нагрузка, Н/м2

Коэффициент надёжности по нагрузке

Коэффициент сочетания

Вычисление

Расчётная нагрузка, Н/м2

снеговая

0,9

1,4

0,5

0,9*1,4*0,5*24*60

907,2

кровли

0,75

1,2

0,9

0,75*1,2*0,9*24*60

1166,4

профилированного настила

0,15

1,05

0,9

0,15*1,05*0,9*24*60

204,12

прогонов

0,1

1,05

0,9

0,1*1,05*0,9*24*60

136,08

утеплитель

0,1

1,2

0,9

24*60*0,1*1,2*0,9

155,52

конструкции покрытия

0,4

1,05

0,9

0,4*1,05*0,9*24*60

544,32

От участков стен выше верха колонн

2,65

1,1

0,9

2,65*1,1*0,9*2,1*(24+60)*2

925,57

От ¼ веса



4039,21

колонн

11,34

1,05

0,9

0,25*11,34*1,05*0,9*22

58,93

фахверковых стоек

9,4

1,05

0,9

0,25*0,4*1,05*0,9*6

0,58

связей между колоннами

0,04

1,05

0,9

0,25*0,04*24*60*1,05*0,9

13,61

Участков стен расположенных в пределах высоты колонн

2,65

1,1

0,9

0,25*(2,65*(1,8+0,8)*(24+60)*2+2,4*24*2*2,65+2,4*60*2*0,35)*0,9*1,1

790,26

Итого



4903,32
