Контроль качества погружения (забивки) свай

Контроль качества работ по устройству свайного фундамента ведется пооперационно с оформлением актов подготовки котлована, подъездных путей, геодезической разбивки, погружения свай, устройства ростверка.

Основным требованием к качеству погружения сваи является достижение ею заданной несущей способности. Допустимая нагрузка на сваю зависит от глубины, точности и технологии ее погружения, а также от грунтовых условий. Наиболее достоверное значение несущей способности свай дает(опытная забивка свай, пробная забивка свай) их статическое испытание, однако оно трудоемко и длительно. Поэтому в процессе производства работ применяется менее точный, но простой и удобный в исполнении динамический метод испытания свай, сущность которого основана на корреляции зависимости сопротивления сваи и отказа.

Отказом сваи называется глубина погружения сваи в грунт от одного удара молота, определяемая как среднее арифметическое значение величины глубины погружения сваи от определенного числа ударов (залога). Число ударов в залоге для молотов подвесных и одиночного действия принимают равным 10 (для молотов двойного действия и вибропогружателей принимают число ударов или работу механизма в течение 2 мин). Этот фактический отказ сравнивается с расчетным (проектным), который устанавливают проектировщики исходя из инженерно-геологических условий, с целью контроля несущей способности сваи. Отказ замеряется в конце погружения сваи с точностью до 1 мм не менее чем от трех последовательных залогов. Свая, не давшая расчетного (проектного) отказа, должна быть подвергнута контрольной добивке после отдыха и засасывания ее в грунте в течение 6 суток - для глинистых и разнородных грунтов, 10 суток для водонасыщенных мелких и пылеватых песков. 20 суток для мягко- и текучепластичных глинистых грунтов. Сваи, давшие ложный отказ, или сваи, не забитые на 10 - 15 % длины, следует подвергнуть обследованию с целью устранения причин, затрудняющих забивку. В случае; если отказ при контрольной добивке превышает расчетный, проектная организация должна провести контрольные испытания свай статической нагрузкой и откорректировать проект свайного фундамента или его часть.

Погружение свай может производиться как до проектного отказа, так и до проектной отметки (устанавливается проектом). Последнее возможно только в тех случаях, когда под острием сваи залегают слабые грунты и несущая способность сваи не превышает 200 кН.

2.2 Составить исполнительные схемы свайного поля

В ППР свайных работ включаются технологические карты, исполнительные схемы, графики, технологические схемы погружения свай, излагается технология погружения свай и устройства ростверков.

Забивку свай выполняют в соответствии с исполнительной схемой свайного поля по рабочим чертежам проекта, содержащим данные о длине свай, их сечении, глубине погружения, величине отказа, направлениях перемещения копра, с соблюдением технологии забивки свай

Данные о погружении свай необходимо записывать в «Журнал забивки свай») В состав основных работ входят: перемещение копра или копровой установки к месту погружения сваи; строповка и подтягивание сваи к копру; установка сваи на точку погружения и выверка правильности ее положения; закрепление на свае наголовника; установка погружателя и расстроповка сваи; погружение сваи с выверкой ее положения; снятие погружателя и наголовника; срубка недопогруженной части сваи или забивка дублирующей сваи.

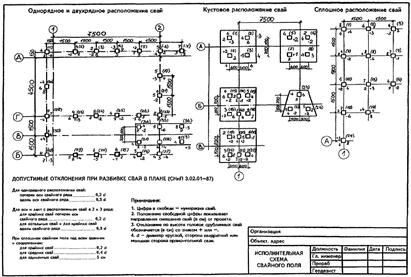

Оформления исполнительной геодезической схемы свайного поля

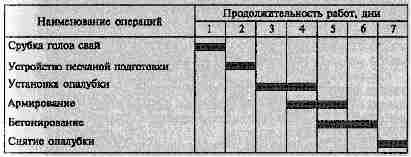

2.3 Описать технологическую последовательность работ при устройстве свайного фундамента с монолитным ростверком

Устройство свайных фундаментов любого типа выполняют в следующей последовательности:

- планировка площадки срезкой или подсыпкой;

- устройство котлована и его сдача-приемка;

- разбивка и закрепление осей погружаемых или изготавливаемых свай;

- вдавливание пробных свай;

- погружение или изготовление свай;

- сдача-приемка выполненных свай;

- срубка голов свай;

- зачистка котлована в местах устройства ростверков;

- устройство бетонной подготовки под ростверк;

- устройство ростверка (плиты);

- сдача-приемка свайного фундамента.

2.4 Составить перечень исполнительной документации на устройство фундамента типа «Ф»

При производстве строительно-монтажных работ по устройству свайных фундаментов должны соблюдаться следующие требования: Работы по устройству свайных фундаментов должны производиться в соответствии с проектом производства работ (ППР), разработку которого выполняет подрядная организация на основании проекта организации строительства. ППР согласовывается с проектной организацией, разработавшей проект свайных фундаментов.

В состав ППР входят:

- стройгенплан объекта с нанесением на нем границ и отметок котлована, осей свайных рядов, сетей электро и водоснабжения, расположения бытовых и производственных коммуникаций;

- перечень необходимых машин и оборудования;

- технологические схемы основных производственных процессов (схемы движения сваевдавливающих и буровых машин при устройстве свай, схемы раскладки свай и др.);

- схемы с размещением временных дорог, площадок складирования свай и других строительных конструкций и материалов;

- календарный план производства работ;

- графики транспортировки на объект свай, конструкций, потребности в рабочих кадрах и основных строительных машинах;

- краткая пояснительная записка с расчетами потребности строительных машин и технико-экономическим обоснованием ППР;

- дополнительные требования, предъявляемые к производству работ, характерные для данного объекта в зависимости от инженерно-геологических, гидрогеологических, климатических и экологических условий площадки и типа сооружений.

2.5 Перечислить контролируемые параметры при устройстве фундаментов типа «Ф», способы и методы их контроля

Входной контроль свай должен осуществляться в соответствии с требованиями ГОСТ 19804 — 91, ГОСТ 13015.0 — 83*, ГОСТ 13015.3 — 81* и технологической документации, утвержденной в установленном порядке.

Таблица 2.2
