Содержание

Задание

1. Компоновка балочной клетки

2. Расчет несущего настила

3. Расчет балок настила

4. Расчет и конструирование главных балок

5. Расчет и конструирование центрально-сжатой колонны

Литература

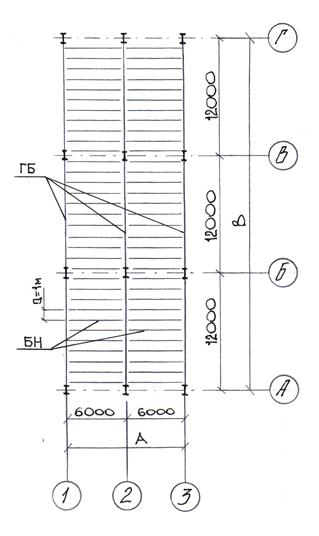

1. Компоновка балочной клетки

Главные балки располагаются вдоль больших расстояний. Пролет главных балок обычно составляет . Шаг главных балок . Шаг балок настила зависти от типа настила. При стальном плоском настиле принимается .

2. Расчёт несущего настила

Для стального плоского настила применяют листы толщиной 6-14 мм из стали С245.

Настил рассчитывается в следующем порядке:

- устанавливается относительный прогиб полосы от нормативной нагрузки

- определяют отношение пролёта настила к его толщине

,

где - коэффициент Пуассона для стали;

–модуль упругости прокатной стали;

где - нормативная равномерно распределённая нагрузка на настил;

-нормативная временная нагрузка;

- нормативная постоянная нагрузка;

расчётный пролёт настила, см,

толщина листа настила, см.

Толщина листа настила назначается в зависимости от нормативной временной нагрузки .

рекомендуемая толщина настила .

Зная толщину настила и отношение расчётного пролета к толщине полосы настила , можно вычислить пролёт настила:

а затем шаг a балок настила и кол-во балок настила.

, принимаем, а=1м.

Растягивающую силу Н, на действие которой надо проверить сварные швы, прикрепляющие настил, можно определить по приближённой формуле:

где – коэффициент надёжности по нагрузке.

Расчётное значение катета углового шва, прикрепляющего настил к балкам:

где - минимальное значение произведений;

расчет по металлу шва;

расчет по металлу границы сплавления;

,-для полуавтоматической сварки;

и - коэффициенты условий работы сварного соединения с угловыми швами по металлу шва и по металлу границы сплавления соответственно;

и - расчётное сопротивление угловых сварных швов условному срезу по металлу шва и по металлу границы сплавления соответственно;

коэффициент условий работы.

Прочность одного из расчетных сечений будет меньше прочности другого, поэтому достаточно выполнить расчет по менее прочному сечению. Установить расчетное сечение можно путем сравнения значений и :

Так как <, то расчетным является сечение по металлу шва.

, принимаем

3. Расчёт балок настила

В качестве балок настила и вспомогательных балок применяются двутавры ГОСТ 8239-89, двутавры с параллельными гранями полок (тип Б и Ш) по ГОСТ 26020-83 или швеллеры по ГОСТ 8240-93 из стали С235-С345 по ГОСТ 27772-88. Принимаем С245

Сечение балок настила подбирается на основе данных статического расчёта, в результате которого определяются расчетные изгибающие моменты и расчетные поперечные силы в характерных сечениях. Расчет балок производится по двум группам предельных состояний и сводится к определению необходимого номера профиля по сортаменту и проверке его на прочность, жёсткость и устойчивость.

Нормативная погонная нагрузка на балку настила:

Расчетная погонная нагрузка:

где коэффициенты надежности по нагрузке.

Максимальное значение изгибающего момента:

Наибольшая поперечная сила на опоре:

где - пролет балки настила, м.
