Величина масс, расположенных в узлах пересечения колонн и тормозных балок, определяется весом конструкций и временной нагрузкой, расположенными между двумя горизонтальными плоскостями, проходящими по середине высот подкрановой и надкрановой частей колонн. В плоскости второй от торца поперечной рамы массы, расположенные в узлах пересечения колонн и тормозных балок, и масса крана, которая определяется по ГОСТ на краны, суммируются и сосредотачиваются во второй расчётной точке первого ряда колонн. Величина масс, расположенных в узлах пересечения поперечных рам и осевой линии покрытия, определяется весом конструкций и временной нагрузкой, расположенными выше горизонтальной плоскости, проходящей по середине высоты подкрановой части колонны.

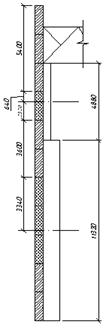

Рис. 5 Поперечный разрез одноэтажного промышленного здания

Состав покрытия

Нормативная нагрузка qн, кПа

Коэффициент перегрузки n

Расчётная нагрузка qр, кПа

Защитный слой (гравий, втопленный в битумную мастику)

0,42

1,3

0,55

Гидроизоляция (4 слоя рубероида)

0,2

1,3

0,26

Утеплитель

0,03

1,2

0,04

Пароизоляция (1 слой рубероида)

0,04

1,3

0,05

Ребристые сборные железобетонные плиты покрытия

1,72

1,1

1,9

Собственный вес металлических конструкций шатра (фермы, фонари, связи)

0,3

1,05

0,32

Итого

2,71



3,12

Для построения матрицы масс необходимо, прежде всего, определить четыре вида масс:

а) нагрузка от конструкций, сосредотачиваемая в узле пересечения поперечной промежуточной рамы и осевой линии покрытия Мпп:

Расчётный вес колонны:

Верхняя часть составляет 20% от общего веса колонны:

Gв=n*0.2*G*B*L/2

G-расход стали на 1 м2;

n-коэффициент надёжности по нагрузке, для металлических конструкций равен 1,05

Gв=1,05*0.2*0,6*12*24/2=18,14 кН

Нижняя часть колонны составляет 80% веса всей колонны:

Gв=1,05*0.8*0,6*12*24/2=72,58 кН

S=hст*2b=5,4*24=129,6 (м2);

S=hост*2b=0,64*24=15,36 (м2);

Sпокр=b*L=12*24=288 (м2);

Наименование нагрузки

qн, кПа

n

qр, кПа

S, м2

Итоговая нагрузка, (т)

Покрытие

2,71

-

3,12

288

89,86

Верхняя часть колонны

-

1,05

-

-

1,81

Верхняя часть стены

2

1,2

2,4

129,6

31,104

Остекление

0,35

1,1

0,38

15,36

0,584

Итого



123,36

б) нагрузка от конструкций, сосредотачиваемая в узле пересечения торцевой рамы и осевой линии покрытия Мпт:

S=hст*b/2*2=64,8 (м2);

S=hост*b/2*2=7,68 (м2);

Sпокр=b/2*L=6*24=144 (м2);

Наименование нагрузки

qн, кПа

n

qр, кПа

S, м2

Итоговая нагрузка, (т)

Покрытие

2,71

-

3,12

144

44,93

Стена

2

1,2

2,4

64,8

15,552

Верхняя часть колонны

-

1,05

-

-

1,81

Остекление

0,35

1,1

0,38

15,6

0,29

Торцевая часть стены

-

-

2,4

144,96

34,79

Итого



81,82

в) нагрузка от конструкций, сосредотачиваемая в узле подкрановой балки и колонны для промежуточной рамы Мбп:

S=hст*b=3,6*12=43,2 м2;

S=hост*b=5,66*12=67,92м2;

Наименование нагрузки

qн, кПа

n

qр, кПа

S, м2

Итоговая нагрузка, (т)

Нижняя часть стены

2

1,2

2,4

43,2

10,37

Верхняя часть колонны

-

1,05

-

-

0,907

Нижняя часть колонны

-

1,05

-

-

3,63

Остекление

0,35

1,1

0,38

67,92

2,58

Подкрановая балка

0,45

1,05

0,47

144

6,77

Верхняя часть стены

-

-

2,4

129,6

31,104

Итого



55,36
