Введение

Значение трубопроводного транспорта в нефтегазовой отрасли. В настоящее время трубопроводы незаменимы при транспортировке нефти и газа на огромные расстояния от мест их добычи к местам потребления. При транспортировании газа и нефти по трубопроводам потери перекачиваемых продуктов (по сравнению с другими видами транспорта) минимальны благодаря высокой степени герметизации трубопроводов и перекачивающего оборудования. Непрерывность и равномерность подачи продукта по трубопроводу позволяет обеспечить ритмичную четкую работу производств, получающих топливо (или сырье) по трубопроводам. Отметим и такой важный фактор, как возможность быстрого строительства трубопроводов большой протяженности в самых сложных условиях. Ни автодороги, ни тем более железные дороги невозможно (при одинаковых затратах) построить в столь сжатые сроки, как трубопроводы. Поэтому и освоение газовых и нефтяных месторождений начинается значительно раньше, чем это было бы при других видах транспорта. При этом следует иметь в виду, что постройки одной дороги мало; необходим парк цистерн, резервуаров, локомотивов, и т.д., создание которого также требует времени.

Строительство любой дороги требует больших площадей земель, часто плодородных. Применяющиеся в настоящее время методы строительства трубопроводов позволяют практически полностью использовать в сельском хозяйстве землю вдоль трубопроводных трасс. Тем самым уменьшается изъятие земель из сельскохозяйственного производства.

Таким образом, значение трубопроводного транспорта будет возрастать, обеспечивая транспортными «перевозками» новые сферы.

1. Классификация нефтепроводов

По назначению нефтепроводы делятся на три группы: внутренние, местные и магистральные.

Внутренние нефтепроводы находятся внутри чего-либо: промыслов (внутрипромысловые), нефтебаз (внутрибазовые), нефтеперерабатывающих заводов (внутризаводские). Протяженность их невелика.

Местные нефтепроводы соединяют различные элементы транспортной цепочки: нефтепромысел и головную станцию магистрального нефтепровода, нефтепромысел и пункт налива железнодорожных цистерн либо судов. Протяженность местных нефтепроводов больше, чем внутренних, и достигает нескольких десятков и даже сотен километров.

К магистральным нефтепроводам (МНП) относятся трубопроводы протяженностью свыше 50 км и диаметром от 219 до 1220 мм включительно, предназначенные для транспортировки товарной нефти из районов добычи до мест потребления или перевалки на другой вид транспорта.

В зависимости от условного диаметра магистральные нефтепроводы подразделяются на 4 класса:

· I класс от 1000 до 1200 мм включительно;

· II класс от 500 до 1000 мм включительно;

· III класс от 300 до 500 мм включительно;

· IV класс менее 300 мм.

Кроме того, нефтепроводы делят на категории, которые учитываются при расчете толщины стенки, выборе испытательного давления, а также при определении доли монтажных сварных соединений, подлежащих контролю физическими методам.

2. Основные объекты и сооружения магистрального нефтепровода

Магистральный нефтепровод, в общем случае, состоит из следующих комплексов сооружений:

· подводящие трубопроводы;

· головная и промежуточные нефтеперекачивающие станции(НПС);

· конечный пункт;

· линейные сооружения.

Подводящие трубопроводы связывают источники нефти с головными сооружениями МНП.

Головная НПС предназначена для приема нефтей с промыслов, смешения или разделения их по сортам, учета нефти и её закачки из резервуаров в трубопровод.

Принципиальная технологическая схема головной НПС приведена ниже. Она включает подпорную насосную 1, площадку фильтров и счетчиков 2, магистральную насосную 3, площадку регуляторов давления 4, площадку пуска скребков 5 и резервуарный парк 6. Нефть с промысла направляется на площадку 2, где сначала очищается в фильтрах-грязеуловителях от посторонних предметов, а затем проходит через турбинные расходомеры, служащие для оперативного контроля за её количеством. Далее она направляется в резервуарный парк 6, где производится её отстаивание от воды и мехпримесей, а также осуществляется коммерческий учет. Для закачки нефти в трубопровод используются подпорная 1 и магистральная 3 насосные. По пути нефть проходит через площадку фильтров и счетчиков 2(с целью оперативного учета), а также площадку регуляторов давления 4(с целью установления в магистральном нефтепроводе требуемого расхода). Площадка 5 служит для запуска в нефтепровод очистных устройств – скребков.

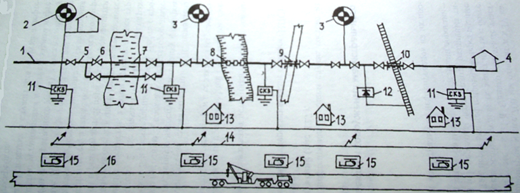

1 – подводящий трубопровод; 2 – головная нефтеперекачивающая станция; 4 – конечный пункт; 5 – линейная часть; 6 – линейная задвижка; 7 – дюкер; 8 – надземный переход; 9 – переход под автодорогой; 10 – переход под железной дорогой; 11 – станция катодной защиты; 12 – дренажная установка; 13 – дом обходчика; 14 линия связи; 15 – вертолетная площадка; 16 – вдольтрассовая дорога.

Головная НПС располагается вблизи нефтепромыслов.

Промежуточные НПС служат для восполнения энергии, затраченной потоком на преодоление сил трения, с целью обеспечения дальнейшей перекачки нефти. Промежуточные НПС размещают по трассе трубопровода согласно гидравлическому расчету (через каждые 50…200 км).

Принципиальная технологическая схема промежуточной НПС приведена ниже. Она включает магистральную насосную 1, площадку регуляторов давления 2, площадку пуска и приема скребков 3, а также площадку с фильтрами-грязеуловителями 4. Нефть, поступающая из магистрального трубопровода, сначала проходит через фильтры-грязеуловители, затем приобретает в насосах энергию, необходимую для дальнейшей перекачки, и после регулирования давления на площадке 2 закачивается в следующий участок магистрального нефтепровода.

1 – магистральная насосная; 2 – площадка регуляторов давления; 3 – площадка приема и пуска скребка; 4 – площадка с фильтрами-грязеуловителями

Кроме технологических сооружений на головной и промежуточных НПС имеются механическая мастерская, понизительная электроподстанция, котельная, объекты водоснабжения и водоотведения, подсобные и административные помещения и т.д.

Конечным пунктом магистрального нефтепровода обычно является нефтеперерабатывающий завод или крупная перевалочная нефтебаза.

На магистральных нефтепроводах большой протяженности организуются эксплуатационные участки длиной от 400 до 600 км. Граница между эксплуатационными участками обязательно проходит через промежуточные НПС. Промежуточная НПС, находящаяся в начале эксплуатационного участка, является для него «головной» НПС, а промежуточная НПС, находящаяся в конце эксплуатационного участка-«конечным пунктом» для него. Состав сооружений промежуточных НПС, расположенных на концах эксплуатационного участка, отличается от обычных наличием резервуарных парков. Таким образом, магистральный нефтепровод большой протяженности состоит как бы из нескольких последовательно соединенных нефтепроводов протяженностью не более 600 км каждый.
